Configuration de la partie poste dans l'outil de configuration CEI 61850
La topologie du poste se compose des nœuds de poste, de niveau de tension et de
cellule. Les nœuds de cellule contiennent également les (principaux) équipements
conducteurs, qui correspondent aux appareils de coupure, à savoir les disjoncteurs,
sectionneurs et sectionneurs de terre du DEI configuré. Outre la configuration de la
topologie du poste, les nœuds logiques des DEI sont associés à des objets propres, par
exemple pour prendre en charge la configuration automatique de cellule via des fichiers
SCL dans le système SCADA.
SSC600
Manuel d´Ingénierie
Dans Plant Structure, cliquez sur le nœud de DEI qui est un serveur RCB.
Cliquez sur l'onglet Report Controls.
Les lignes de la fenêtre Report Controls affichent les RCB configurés pour le DEI.
Les colonnes de la fenêtre Report Controls affichent les clients RCB configurés dans
PCM600.
Pour ajouter ou supprimer des clients d'un bloc de commande de rapport, cliquez sur
la case à cocher de la grille qui correspond au client et au RCB.
Il est possible de connecter cinq clients au maximum à un RCB.

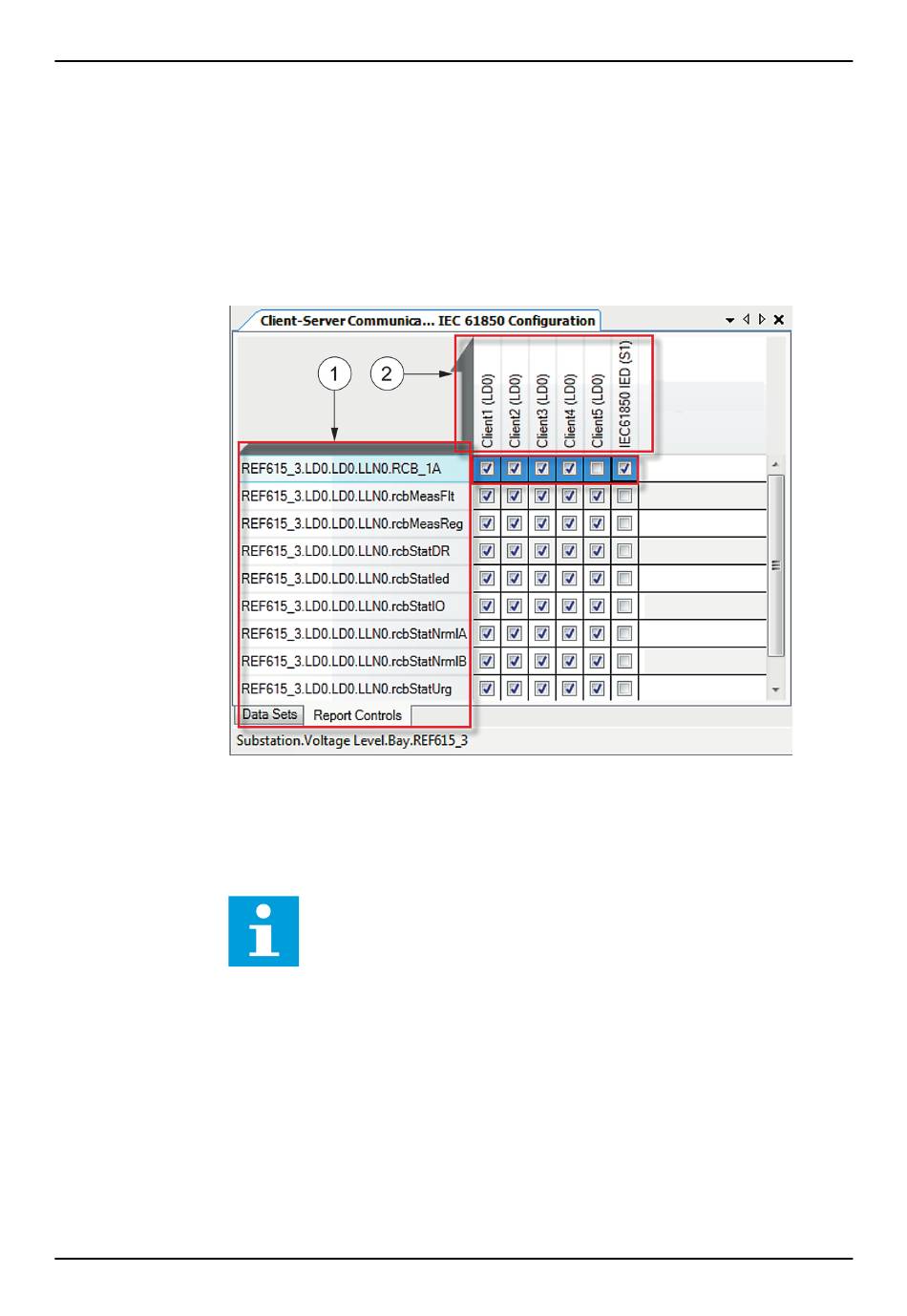

Figure 128. Clients RCB
1
RCB configurés pour le DEI
2
Clients RCB
Note: Les clients sont ajoutés ou supprimés automatiquement pour les
jeux de données correspondants dans l'onglet Data Sets. Les jeux de
données sont basés sur la configuration réalisée dans l'onglet Reports
Controls et vice versa.
Ingénierie de la norme CEI 61850
