Ingénierie de l'IHMW
Ajouter d'un mesurande
1.
2.
Ajout de jeux de barre
1.
2.
90
Faites glisser un objet Measurand vers une maille de la grille.

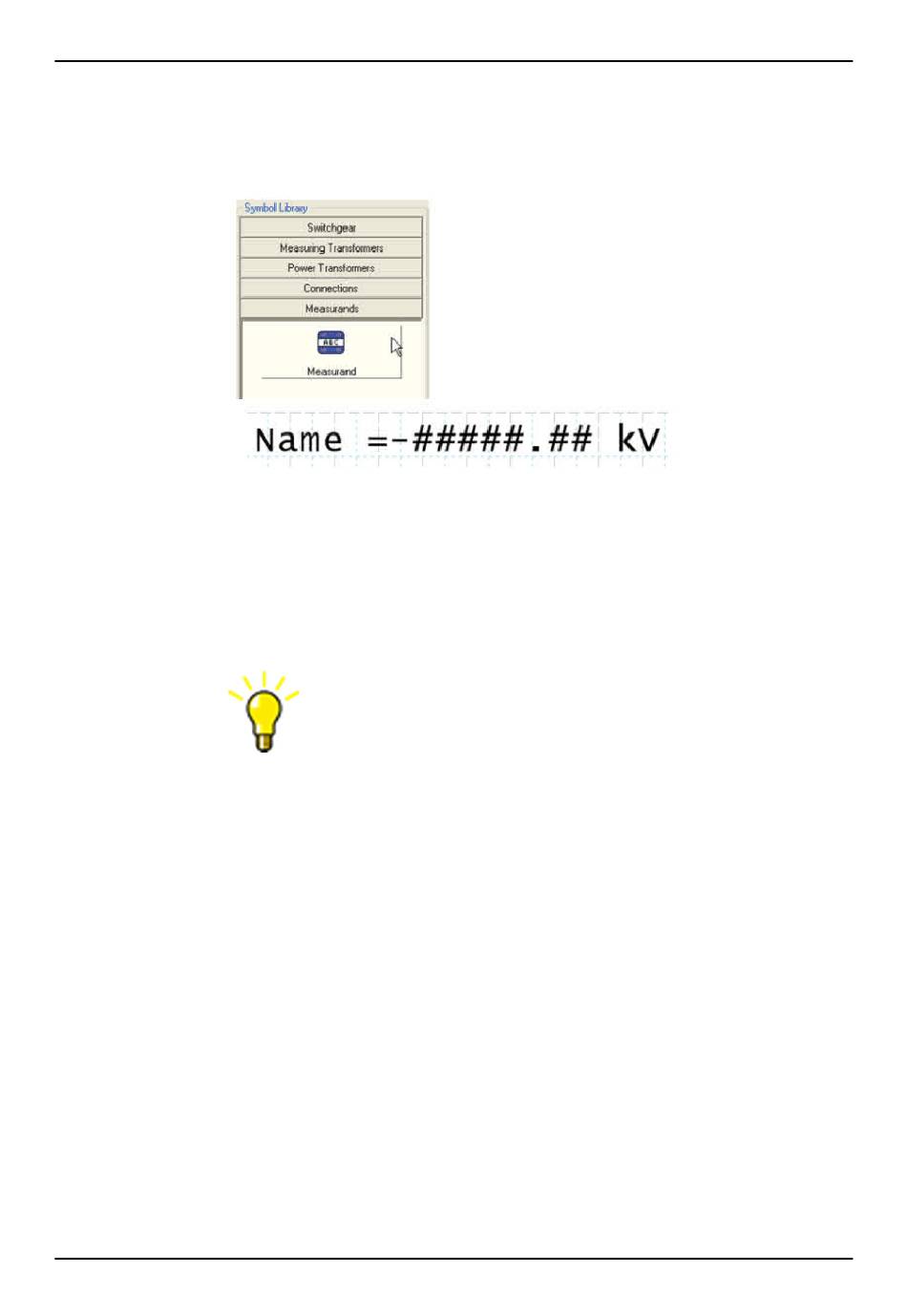

Figure 56. Ajout d'un objet mesurande dans une vue de l'IHMW
Dans la vue Objects Properties, éditez le nom, l'unité et le nombre de décimales.
Unit text spécifie le texte par défaut utilisé pour l'unité de mesure. Si le texte de
l'unité est vide dans l'éditeur graphique, aucune unité n'est affichée. Si le texte de
l'unité n'est pas vide, l'unité du DEI est mise à jour dynamiquement en fonction du
signal auquel il est connecté. La paramètre Scale factor (Facteur d'échelle) n'est pas
utilisé.
Conseil: Décochez l'option Place Symbol at available space dans le
menu de l'éditeur graphique pour allouer plus d'espace aux symboles
près des mesurandes.
Ajoutez au moins deux éléments de jonction de jeu de barre sur la page d'affichage
à partir de la bibliothèque de symboles.
Sélectionnez la jonction de jeu de barre et utilisez la commande de rotation de la
barre d'outil pour faire en sorte que le jeu de barre se termine au niveau de la marge.
