Ingénierie de la norme CEI 61850
CEI 61850 selon la version utilisée. En général, les fonctions de protection et de contrôle-
commande sont indépendantes de la version de la norme CEI 61850 utilisée. Les
éventuelles différences entre les versions de modèle de données sont documentées.
Si le DEI de protection est commandé sans interface de communication Ethernet, le port
local/distant du dispositif fonctionne quand même selon la norme CEI 61850. Tous les
réglages et configurations sont modifiés avec les services CEI 61850 à l'aide de PCM600
via le port Ethernet local/distant de l'IHML. Sans l'option port Ethernet à l'arrière, la
communication avec le poste n'est pas disponible.
8.2.2
Modèle d'informations
Le DEI de protection est entièrement modélisé conformément à la norme CEI 61850. Le
modèle de données comprend jusqu'à quatre dispositifs logiques où sont situés différents
nœuds logiques représentant les fonctions de protection et de contrôle-commande. Selon
les fonctions sélectionnées dans le DEI de protection, les configurations ont des
ensembles de dispositifs logiques et de nœuds logiques différents. Les modèles de
données contiennent également une modélisation complète et des fonctions de réglage,
groupe de réglage et configuration conformément au concept de la norme CEI 61850.
•
Dispositif logique de commande, CTRL
•
Dispositif logique d'enregistrement de perturbation, DR
•
Dispositif logique de protection, LD0
Toutes les fonctions génériques, comme la modélisation des entrées et sorties
physiques, ainsi que la fonction de LED d'alarme, se trouvent sous le dispositif logique
LD0. Une description complète du modèle de données des DEI de protection est
disponible dans la liste des paramètres.

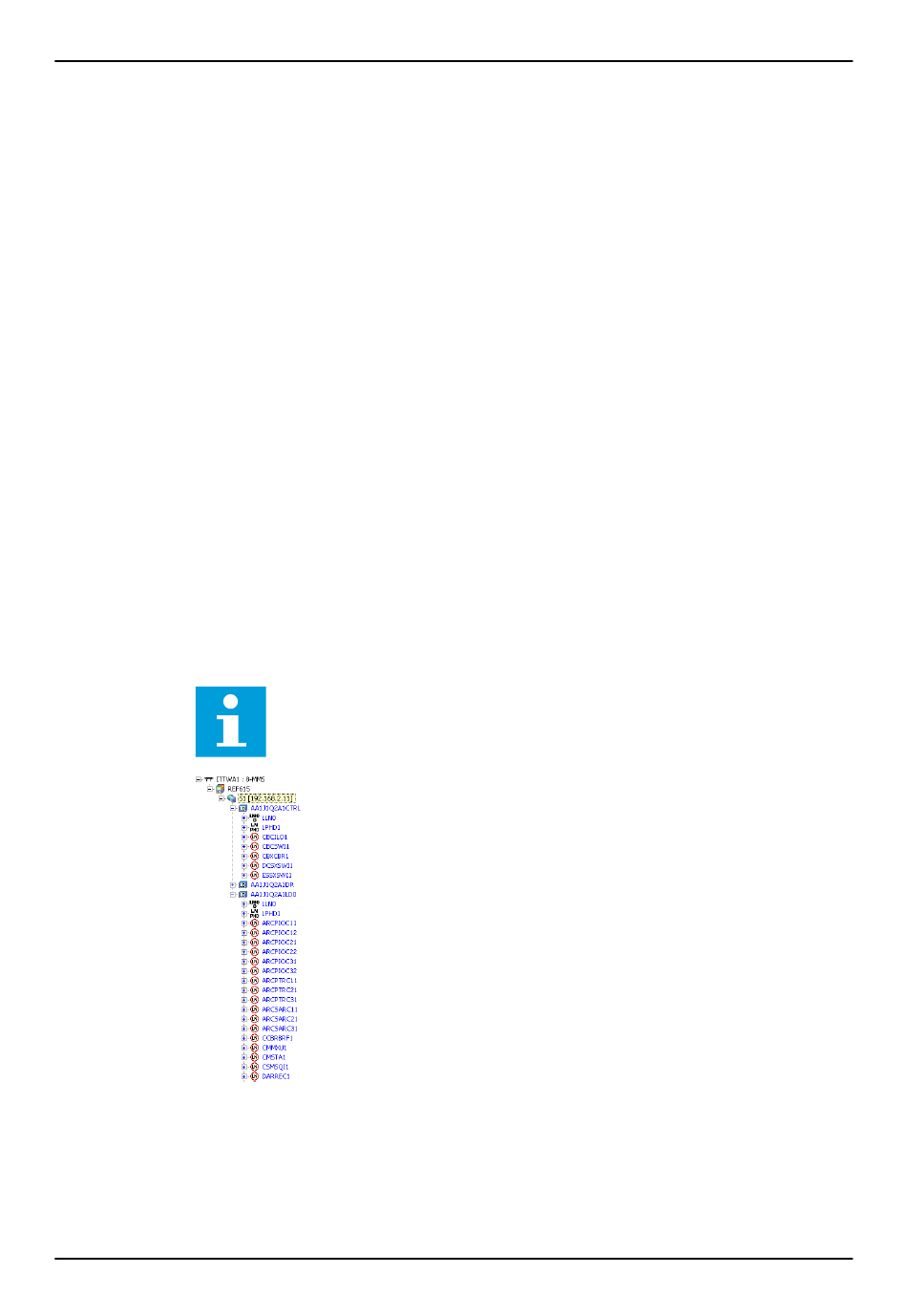

Figure 67. Exemple de modèle de données CEI 61850 d'un DEI de protection
Dans la norme CEI 61850, les services de communication sont configurés via un certain
nombre de structures de données comprenant des jeux de données, des blocs de
commande de rapport, des blocs de commande GOOSE et des blocs de commande de
groupe de réglage. Comme ces structures de données appartiennent au dispositif logique
102
Important: Lors de l'ingénierie du système dans l'outil de configuration du
système, ne supprimez ou ne renommez pas les dispositifs logiques, les
nœuds logiques, les objets de données ou les attributs de données dans le
modèle de données CEI 61850.
2NGA000247 A
SSC600
Manuel d´Ingénierie
