1/4-18 NPTF
Ø12
3 (LP)
1/4-18 NPTF
23
M22x1,5

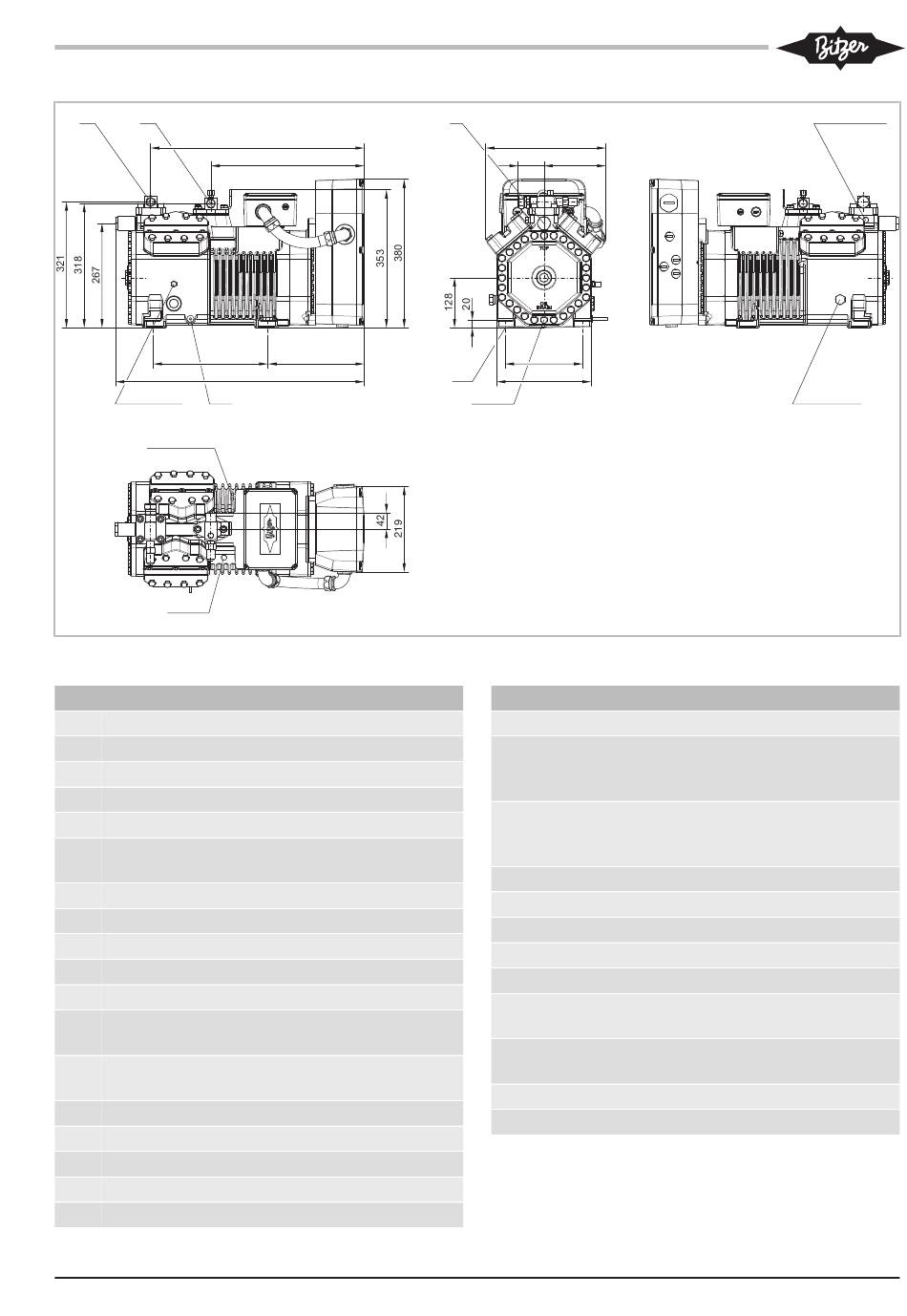

Abb. 6: Maßzeichnung 4PTC-7.F3K .. 4MTC-10.F4K
Anschlusspositionen
1
Hochdruckanschluss (HP)
2
Druckgastemperaturfühler (HP)
3
Niederdruckanschluss (LP)
4
CIC-System: Einspritzdüse (LP)
4b
Anschluss für CIC-Fühler
4c
Anschluss für CIC-Fühler (MP / Betrieb mit
Kältemittelunterkühler)
5
Öleinfüllstopfen
6
Ölablass
7
Ölfilter (Magnetschraube)
8
Ölrückführung (Ölabscheider)
8*
Ölrückführung bei NH
9
Anschluss für Öl- und Gasausgleich (Par-
allelbetrieb)
9a
Anschluss für Gasausgleich (Parallelbe-
trieb)
9b
Anschluss für Ölausgleich (Parallelbetrieb)
10
Anschluss für Ölheizung
11
Öldruckanschluss +
12
Öldruckanschluss -
13
Kühlwasseranschluss
KB-130-6
546
392
246
636
mit unlöslichem Öl
3
22
307
66
158
198
Ø21
241
6
M10x1,5
Anschlusspositionen
14
Mitteldruckanschluss (MP)
15
Kältemitteleinspritzung (Betrieb ohne Käl-
temittelunterkühler und mit thermostati-
schem Expansionsventil)
16
Anschluss für Ölüberwachung (opto-elek-
tronische Ölüberwachung "OLC-K1" oder
Öldifferenzdruckschalter "Delta-PII")
17
Kältemitteleintritt am Unterkühler
18
Kältemittelaustritt am Unterkühler
19
Klemmfläche
20
Stromdurchführungsplatte
21
Anschluss für Ölserviceventil
22
Druckentlastungsventil zur Atmosphäre
(Druckseite)
23
Druckentlastungsventil zur Atmosphäre
(Saugseite)
SL
Sauggasleitung
DL
Druckgasleitung
Tab. 5: Anschlusspositionen
Maßangaben (falls angegeben) können Toleranzen
entsprechend EN ISO 13920-B aufweisen.
1 (HP)
1/4-18 NPTF
9
1/2-14 NPTF
9
