KURZBETRIEBSANLEITUNG COMMAND UNIT
2. MONTAGE
Hinweis:
Diese Command Unit kann mit allen Oyster® 65 / Oyster® 85 (ab Baujahr 2000) sowie Caro+ / Cytrac DX (ab Baujahr
2016) verwendet werden, die über den vierpoligen Anschlussstecker verfügen.
Bei Oyster® 65 und Oyster® 85 gab es ab Produktionszeitraum Herbst 2024 eine technische Änderung in der Auße-
neinheit, welche dadurch zur Oyster MK II wurde.
Alle Command Units ab Produktionszeitraum Herbst 2024 werden ab Werk mit der Einstellung für „Oyster® MK
II" ausgeliefert. Diese Geräte stellen sich bei einem Anschluss an eine ältere Oyster® oder Caro+ / Cytrac DX
automatisch auf diese Betriebsart um.
ACHTUNG: Hat sich eine Command Unit einmal automatisch auf eine ältere Anlagentype eingestellt, dann muss
die Umstellung zurück auf „Oyster® MK II" manuell vorgenommen werden. In diesem Fall wird Ihnen dann
„Fehler 250" angezeigt, obwohl eine Oyster® MK II angeschlossen ist. Bitte wenden Sie sich dann an den ten Haaft
Service oder an ihren Fachhändler!
3. BEDIENELEMENTE

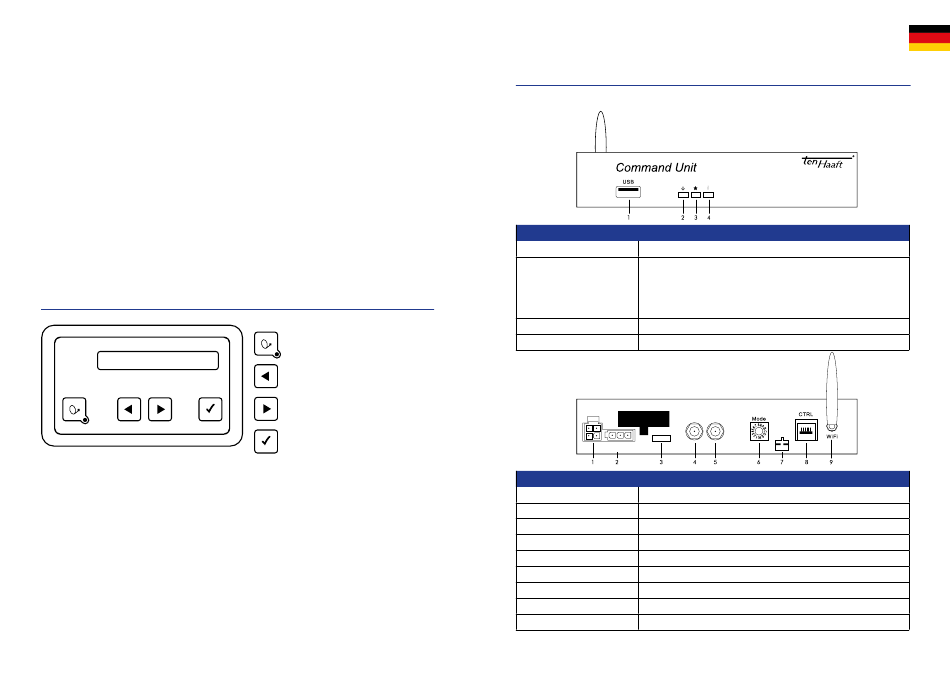

3.1 Bedienteil (falls im Lieferumfang enthalten)
Dieses Bedienteil können Sie an einem beliebigen Ort im Fahrzeuginneren anbringen, berücksichtigen Sie aber bitte,
dass es nicht wasserdicht ist. Eventuell müssen Sie noch die Schutzfolie von der Anzeige abziehen.
Im Anzeigefeld des Bedienteiles erhalten Sie diverse Informationen über den aktuellen Betriebszustand Ihrer An-
lage. Um diese Informationen ablesen zu können, empfiehlt es sich, das Bedienteil an einem zugäng lichen Ort zu
platzieren.
Da die Anzeige beleuchtet ist, kann sie auch bei Montage an einem sehr dunklen Ort problemlos abgelesen werden.
Bitte stecken Sie aus Gründen der Betriebssicherheit das Bedienteil nur aus, während Ihre Außeneinheit im Ruhe-
zustand ist. Dies erkennen Sie daran, dass keinerlei Text in der Anzeige eingeblendet ist.
Ohne ein Bedienteil wird die Anlage vom angeschlossenen Oyster® TV gesteuert. Darüber hinaus ist die Bedienung
über die kostenlos verfügbare ten Haaft® App über Smartphone / Tablet möglich.
6
Ein / Aus
Menübedienung „zurück"
Menübedienung „vorwärts"
Menübedienung „OK"
KURZBETRIEBSANLEITUNG COMMAND UNIT
3. BEDIENELEMENTE
3.2 Command Unit (Vorderseite) (Rückseite)
Die Command Unit steuert entweder über ein verkabeltes Bedienteil, über die App oder über den Oyster® TV die Funktion der Au-
ßeneinheit.
Bedientasten
1. USB
USB-Schnittstelle (für Updates via USB-Stick)
2. Powertaste
Hier kann das komplette Antennensystem ein- und ausgeschaltet werden.
Wird diese Taste während der Antennenbewegung gedrückt, erfolgt ein
sofortiger Stop (Not-Stop).
Bei offener, gestoppter Antenne erfolgt durch Drücken dieser Taste das
Einfahren (Parken) und Abschalten (Standby) der Anlage.
3. „Stern" Taste
Reserviert
4. „i" Taste
Diese Taste hat je nach Farbe der LED's verschiedene Funktionen.
Antenna
Control1
SAT
Ant.
10 A
31 30 15
Battery
Anschlüsse
1. Antennensteuerung
4-poliges Steuerkabel Außeneinheit
2. Spannungsversorgung
Zündung/ Klemme 15/ D+ sowie 12 V/ 24V Bordspannungsversorgung
3. Sicherung
10 A (FSK Mini, rot)
4. Ant
SAT In von der Außeneinheit (Antenne)
5. TV
SAT Out zum Receiver/ TV
6. Mode
Drehschalter SAT-Auswahl (Grundstellung 0 = Automatikmodus)
7. CI-Bus
Optionaler Steuerungseingang
8. CTRL
Anschluss Bedienteil (falls im Lieferumfang enthalten)
9. WiFi
WLAN-Antenne
TV
CI
Bus
7
