BEKNOPTE BEDIENINGSHANDLEIDING COMMAND UNIT
2. MONTAGE
Opmerking:
Deze besturingseenheid (Command unit) kan worden gebruikt met alle Oyster® 65 / Oyster® 85 (vanaf modeljaar 2000) en Caro+
/ Cytrac DX (vanaf modeljaar 2016) die een vierpins aansluitstekker hebben. Voor Oyster® 65 en Oyster® 85 was er een technische
wijziging in de buitenunit aangebracht vanaf de productieperiode najaar 2024, die de Oyster MK II wordt genoemd. Alle bestu-
ringseenheden (Command unit) vanaf de productieperiode najaar 2024 worden af fabriek geleverd met de instelling voor "Oyster®
MK II". Deze command units schakelen automatisch over naar de "oudere" bedrijfsmodus wanneer ze worden aangesloten op een
oudere Oyster® of Caro+ / Cytrac DX systemen. LET OP: Zodra een Commando-eenheid zichzelf automatisch heeft ingesteld op een
ouder systeemtype, moet de omschakeling terug naar "Oyster® MK II" handmatig worden uitgevoerd. In dat geval wordt "Error 250"
weergegeven, ook al is er een Oyster® MK II aangesloten. Neem contact op met ten Haaft Service of uw vakhandel.
3. BEDIENINGSELEMENTEN
3.1 Bedieningspaneel (indien bij levering inbegrepen)
Dit bedieningspaneel kunt u binnenin het voertuig op elke gewenste plaats installeren, houd er echter rekening mee
dat het bedieningspaneel niet waterdicht is. Eventueel dient u nog de beschermfolie van het display te verwijderen.
Op het display van het bedieningspaneel ziet u diverse informatie over de actuele operationele status van uw
sat-installatie. Om deze informatie te kunnen aflezen is het aan te raden om het bedieningspaneel op een toegan-
kelijke plaats neer te zetten.
Het display is verlicht zodat het ook bij montage op een zeer donkere plaats zonder problemen kan worden afge-
lezen.
Neem het bedieningspaneel om veiligheidsredenen alleen eruit als uw buitenunit zich in rusttoestand bevindt. Dit
herkent u daaraan dat er geen tekst op het display weergegeven wordt.
Zonder bedieningspaneel wordt het systeem gestuurd door de aangesloten Oyster® TV. Daarnaast is de bediening
mogelijk via de gratis ten Haaft®-app via smartphone / tablet.
60
Aan / uit
Commando 'terug'
Commando 'vooruit'
Commando 'OK'
BEKNOPTE BEDIENINGSHANDLEIDING COMMAND UNIT
3. BEDIENINGSELEMENTEN

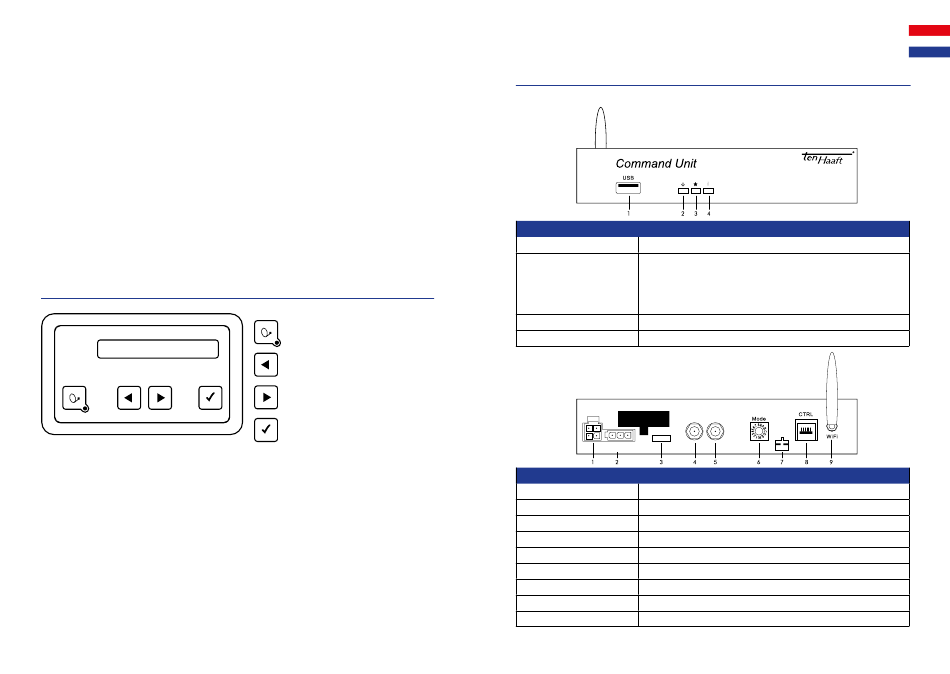

3.2 Command Unit (voorkant) (achterkant)
De Command Unit stuurt de buitenunit aan via een bekabeld bedieningspaneel, via de app of via de Oyster® TV.
Bedieningstoetsen
1. USB
USB-interface (voor updates via USB-stick)
2. Power toets
Met deze toets kan het complete antennesysteem in- en uitgeschakeld
worden. Als deze toets wordt ingedrukt terwijl de antenne beweegt, wordt
een onmiddellijke stop (noodstop) uitgevoerd.
Als de antenne open en stilstaat, wordt door het indrukken van deze toets
het systeem ingetrokken (parkeren) en uitgeschakeld (stand-by).
3. 'Sterretjes' toets
Voorbehouden
4. 'i' toets
Deze toets heeft verschillende functies al naargelang de kleur van de leds.
Antenna
Control1
SAT
Ant.
10 A
31 30 15
Battery
Aansluitingen
1. Antennebesturing
4-polige besturingskabel buitenunit
2. Spanningsvoorziening
Contact / klem 15 / D+ / 12 V/24 V spanningsvoorziening aan boord
3. Zekering
10 A (FSK mini, rood)
4. Ant
SAT In van de buitenunit (antenne)
5. TV
SAT Out naar de receiver / tv
6. Mode
Draaischakelaar SAT-keuze (basisinstelling 0 = automatische modus)
7. CI-Bus
Optionele besturingsingang
8. CTRL
Aansluiting bedieningspaneel (indien bij levering inbegrepen)
9. WiFi
WiFi-antenne
TV
CI
Bus
61
