MODE D'EMPLOI ABRÉGÉ COMMAND UNIT
2. MONTAGE
Remarque :
Cette Command Unit peut être utilisée avec tous les modèles Oyster® 65 / Oyster® 85 (à partir de l´année 2000) et Caro+ / Cytrac
DX (à partir de l´année 2016) équipés du connecteur à quatre broches.
Pour les Oyster® 65 et Oyster® 85, une modification technique a été apportée à l'unité extérieure à partir de la date de production
automne 2024, donnant naissance à une nouvelle version Oyster MK II.
Toutes les Command Unit livrées à partir de la période de production de l'automne 2024 sont préconfigurées en usine sur le mode «
Oyster® MK II ». Ces appareils basculent automatiquement vers l´ancien système Oyster® ou Caro+ / Cytrac DX.
ATTENTION : Une fois qu'une Command Unit s'est automatiquement configurée sur un ancien type de système, le retour au
mode « Oyster® MK II » doit être effectué manuellement. Dans ce cas, le message « Erreur 250 » s'affichera, même si un
Oyster® MK II est connecté.
Veuillez contacter le service ten Haaft ou votre revendeur spécialisé !

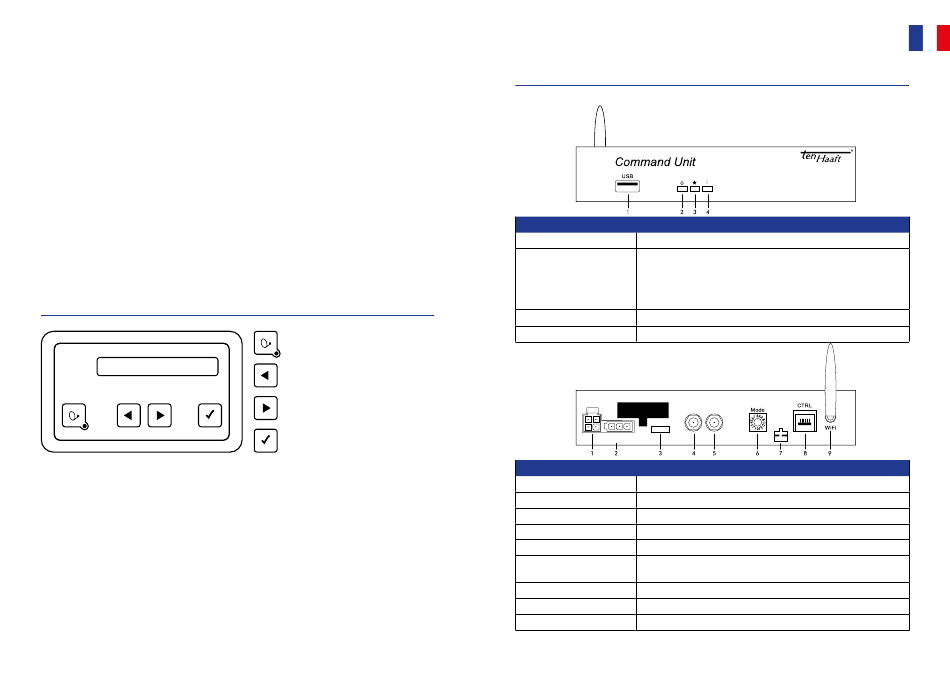

3. ÉLÉMENTS DE COMMANDE
3.1 Boîtier de commande (si fourni)
Ce boîtier peut être placé à l'endroit de votre choix à l'intérieur du véhicule, en tenant toutefois compte du fait qu'il n'est pas
étanche. Vous devrez peut-être aussi retirer la feuille de protection de l'affichage.
Dans la partie affichage du boîtier de commande, vous obtiendrez diverses informations sur l'état de fonctionnement instantané
du système. Pour pouvoir lire ces informations, il est recommandé de placer le boîtier de commande dans un endroit facilement
accessible.
Vous pouvez choisir un endroit très sombre car l'affichage est éclairé.
Pour des raisons de sécurité de fonctionnement, veuillez ne débrancher le boîtier de commande que lorsque votre unité extérieure
est en mode veille. C'est le cas lorsqu'aucun texte n'est affiché à l'écran.
En l'absence de boîtier de commande, le système se commande au moyen du Oyster® TV connecté. Il peut aussi être commandé au
moyen de l'application gratuite ten Haaft® sur smartphone/tablette.
42
Marche/arrêt
Commande « vers l'arrière »
Commande « vers l'avant »
Commande « OK »
MODE D'EMPLOI ABRÉGÉ COMMAND UNIT
3. ÉLÉMENTS DE COMMANDE
3.2 Command Unit (face avant) (face arrière)
La Command Unit commande l'unité extérieure au moyen d'un boîtier de commande câblé, de l'application ou du Oyster® TV.
boutons de commande
1. USB
Interface USB (pour les mises à jour via une clé USB)
2. Touche Marche/Arrêt
Cette touche permet de mettre sous et hors tension le système d'antenne
complet. L'activation de cette touche pendant un mouvement de l'antenne
entraîne l'arrêt immédiat de celle-ci (arrêt d'urgence).
Lorsque l'antenne est ouverte et arrêtée, appuyez sur cette touche pour
rétracter (se garer) et arrêter (mode veille) le système.
3. « Star » Touche
réservé
4. Touche « i »
En fonction de la couleur des LED, cette touche a différentes fonctions.
Antenna
Control1
SAT
Ant.
10 A
31 30 15
Battery
Ports
1. commande d'antenne
Unité extérieure de câble de commande à 14 broches
2. source de courant
Allumage / borne 15 / D + et alimentation de la carte 12V / 24V
3. Fusible
10 A (FKS-Mini, rouge)
4. Ant
Entrée de l'antenne satellite depuis l'unité extérieure
5. TV
Sortie du récepteur satellite vers le téléviseur
6. Mode
Commutateur de sélection de satellite (position de base 0 = mode automa-
tique)
7. Bus CI
Entrée de commande en option
8. CTRL
Connexion du boîtier de commande (si fourni)
9. Wi-Fi
Antenne Wi-Fi
TV
CI
Bus
43
