información general de operación

Sistema de calentamiento de pared doble

Válvulas mezcladoras

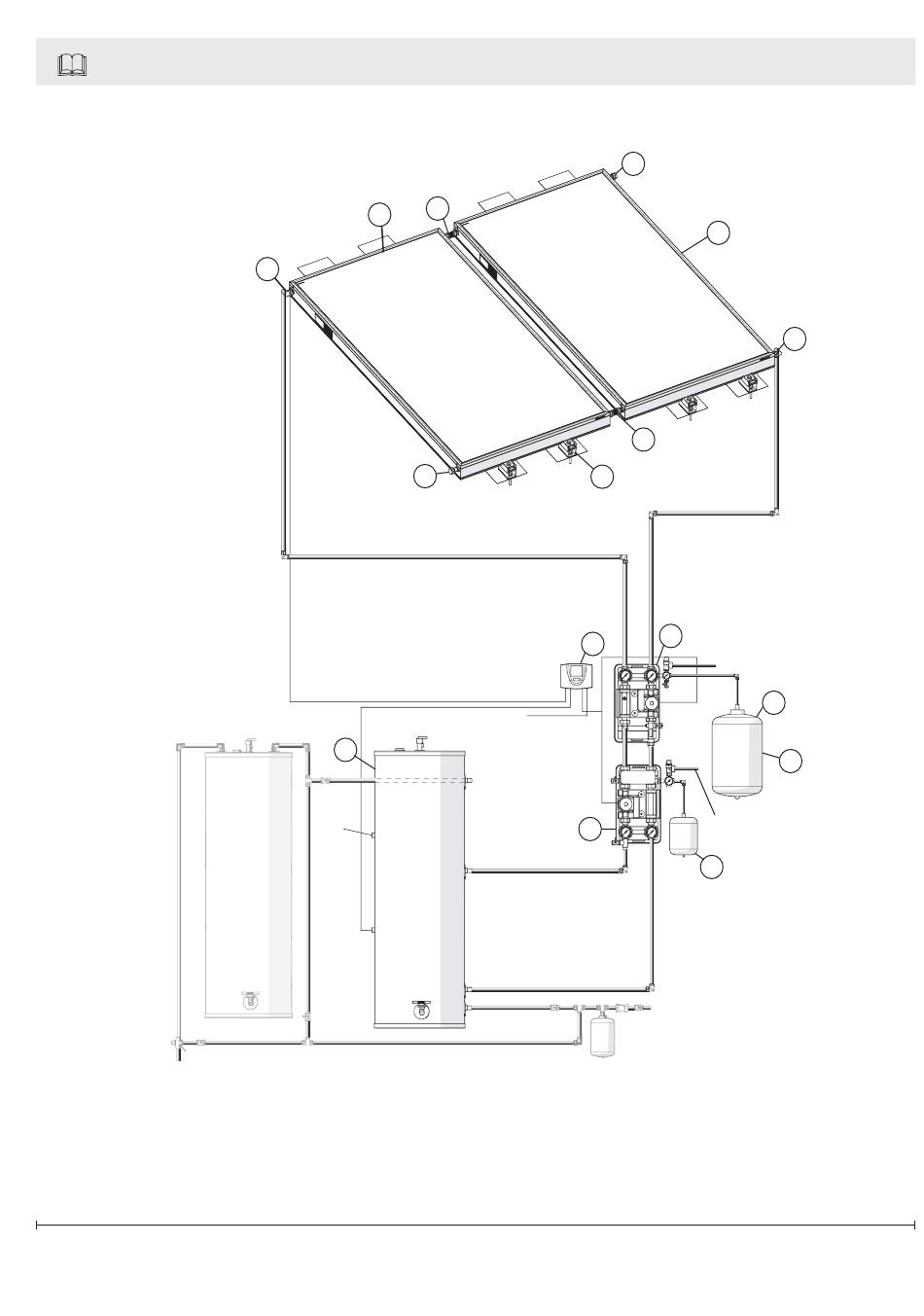

1. Colectores solares
2. Los soportes de montaje
3. Accesorio de compresión flexible recto
4. Accesorio de compresión tipo codo
5. Accesorio de compresión tipo tapón
6. Tanque de almacenamiento solar
8
All manuals and user guides at all-guides.com
1
4
6
Temperatura
puerto adicional
Probe
(Opcional)
Tanque
auxiliar de
agua Electrial
3
5
7
Para la fuente de
alimentación de 120 V
Outlet hacer copia de
seguridad del sistema
de calefacción
10
7. Controlador solar
8. Estación de bombeo - Bucle solar A
9. Tanque de expansión - Bucle solar A
10. Estación de bombeo HXA (sólo ESDW2)
11. Tanque de expansión HXA (sólo ESDW2)
5
1
3
2
8
Para depósito de recogida
de alivio de presión
80 80
9
Para depósito de recogida
de alivio de presión
80 80
11
De entrada de
suministro de agua
