Selección y preparación del sitio de emplazamiento
•
Radiación solar disponible
•
Utilización estacional de la demanda energética
•
Facilidad de instalación
•
Impacto estético
Las siguientes orientaciones de instalación sugerida de
los colectores solares se muestran en la Figura 1.
PrecAUciÓn: Las consideraciones con respecto
a la ubicación deben asegurarse de que los
materiales de construcción adyacentes a los
componentes solares no queden expuestos a las
elevadas temperaturas del sistema.
PrecAUciÓn: asegúrese de que los colectores
solares no resulten susceptibles a un exceso de
sombra. Por Eficiencia y máxima de los colectores
solares se deben instalar en un lugar donde puedan
recibir 8 horas de luz solar al día.
El sistema de calentamiento solar del agua de Dimplex
está diseñado específicamente para montaje en techos
de tejas o de acero. Las opciones recomendadas de
fijación se resumen en la Tabla 1.
!
nOtA: Hay algunas instalaciones que no están
recomendadas, debido a la especificidad de este
sistema.
tabla 1: instalación recomendada del colector solar
dimplex
Opción de instalación
Soporte vertical de techo
a
inclinado
Soporte horizontal de techo
B
inclinado (parte superior)
Opción A y B: Disponible con el juego estándar de
montaje para el colector solar ESSW2 o ESDW2.
PLAn de tendidO de LAS tUBerÍAS
Una vez decidida la ubicación de los colectores so-
lares, es posible planificar el tendido de las tuberías
para conectar ambas áreas. Las tuberías pueden ten-
derse dentro o fuera de la casa.
PrecAUciÓn: asegúrese de que cualquier
penetración a través de conjuntos clasificados
para incendios no reduzcan la resistencia contra
incendios por debajo de los valores indicados por el
código.
consideraciones para las tuberías interiores:
•
Las tuberías no deben quedar visibles en la su-
perficie de la casa y sólo los colectores solares
10
All manuals and user guides at all-guides.com
Disponibilidad
Sí
Sí
serán visibles en el techo.
•
Se requerirá un juego de sellado del techo.
•
Tendido de las tuberías dentro del ático en la
dirección del lugar de instalación del calentador
de almacenamiento.
consideraciones para las tuberías exteriores:
•
Las tuberías quedarán visibles en la parte supe-
rior del techo.
•
Facilidad de instalación; y debe evitarse cualqui-
er posibilidad de fugas al interior de la casa.
ÁreA de inStALAciÓn deL SiSteMA
La ubicación del controlador solar, el sistema de
bombeo y los tanques de almacenamiento puede
planificarse en el mismo emplazamiento que el sistema
actual de calentamiento del agua. El sistema de calen-
tamiento solar del agua de Dimplex requerirá un área,
en el mismo lugar de emplazamiento del sistema actual
de calentamiento del agua, que permita la instalación
del tanque de almacenamiento solar de 24" (61 cm) de
diámetro con un huelgo adicional de aproximadamente
6" (15,2 cm), para permitir un acceso fácil para moni-
torear el sistema.
Se recomienda que quede disponible un área de pared

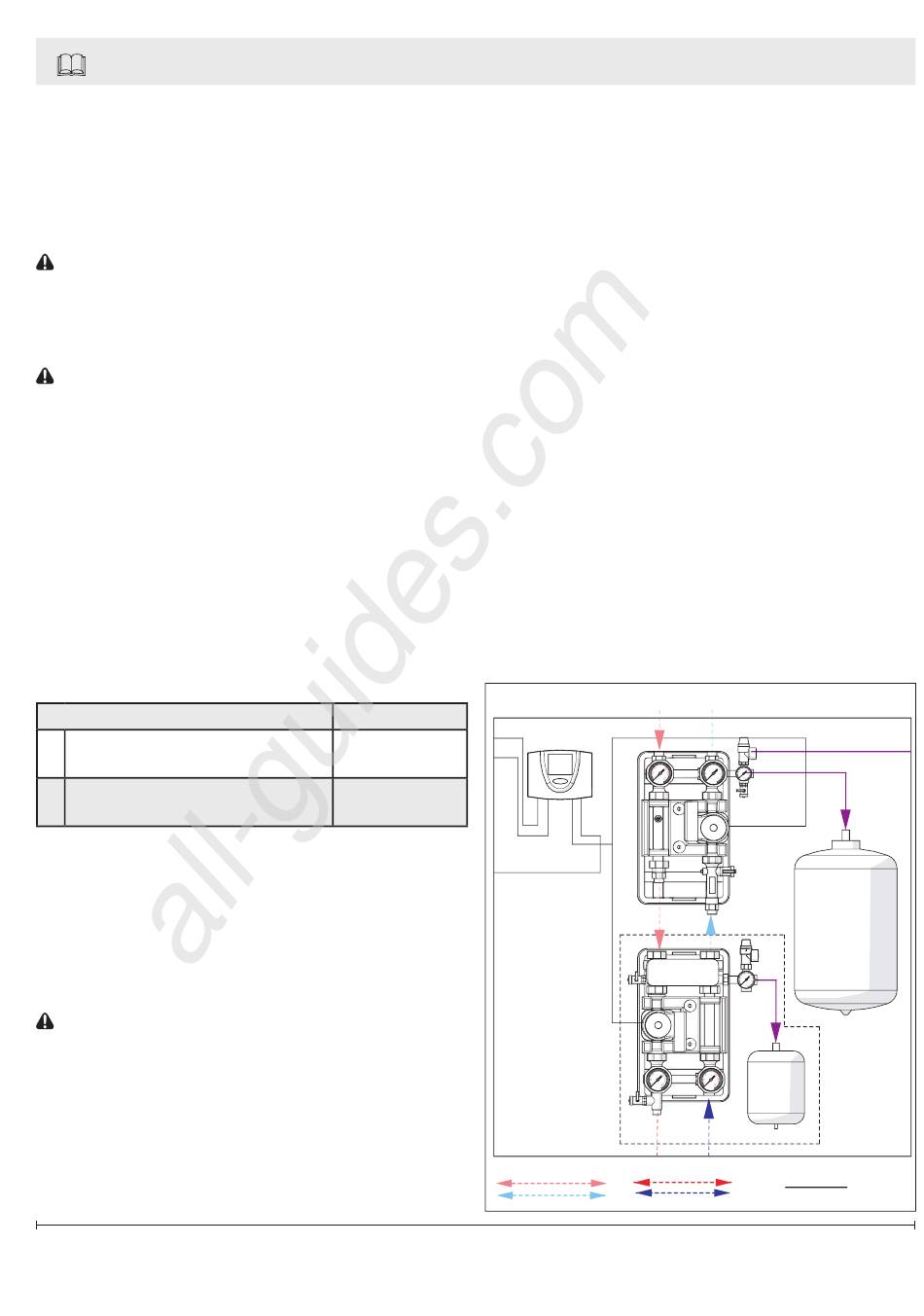

Figura 2
80
80
SÓLO SE UTILIZA EN ESDW2 MODELO
GLICOL BUCLE
BUCLE DE AGUA DESTILADA
80
80
CABLEADO (POWER Y SENSORES)
