instrucciones de instalación

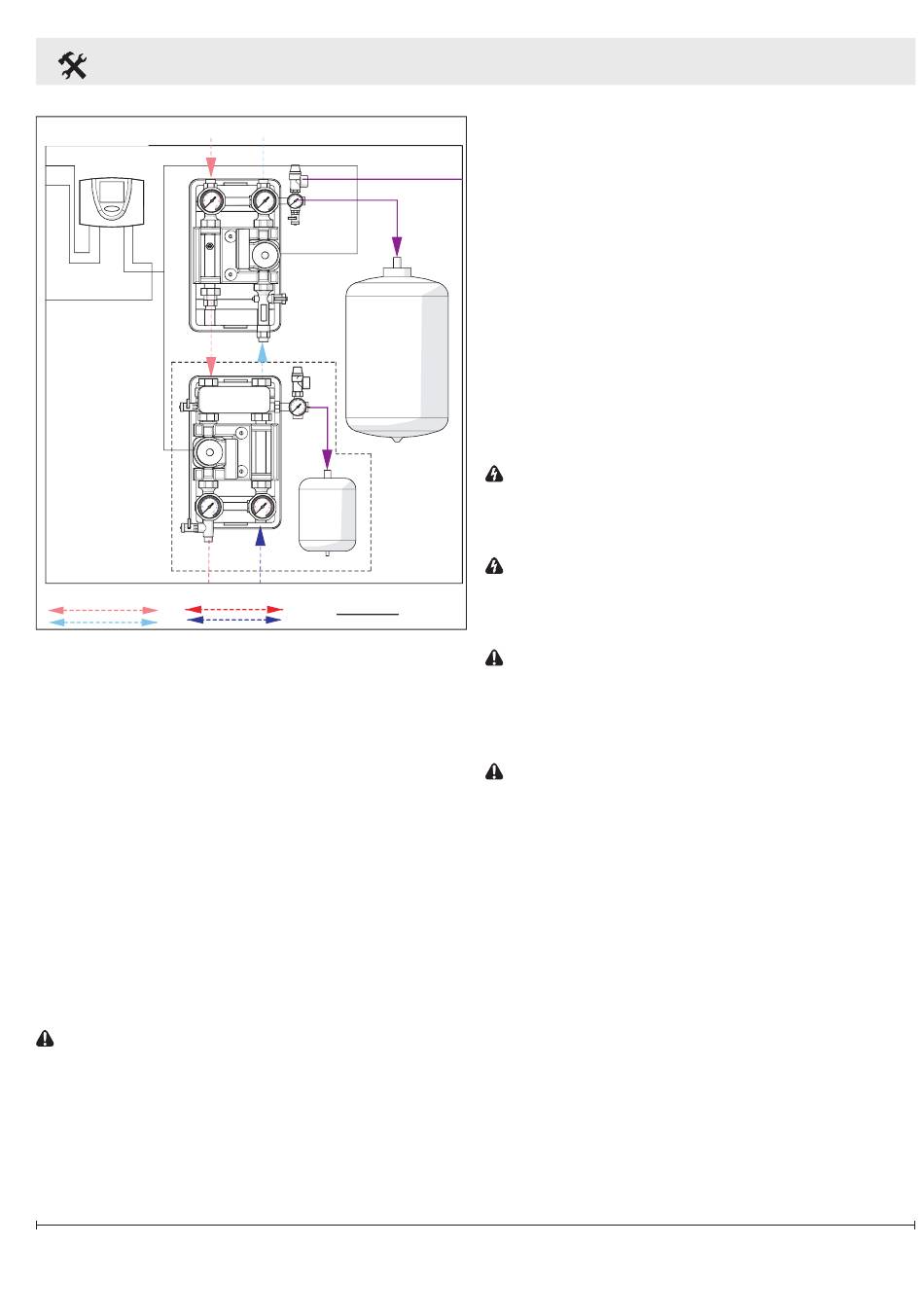

Figura 12
80
80
SÓLO SE UTILIZA EN ESDW2 MODELO
GLICOL BUCLE
BUCLE DE AGUA DESTILADA
1.
Seleccione la ubicación de instalación. Consulte
la Figura 12 para conocer la disposición recomen-
dada.
!
nOtA: Debe asegurarse el acceso al controlador
solar, a las válvulas de alivio de presión y a los cables
de conexión.
2.
Alinee y marque los orificios de montaje utilizando
el casco del aislamiento posterior.
3.
Perfore orificios de montaje e instale los anclajes
murales, en caso de ser necesario.
!
nOtA: Tienda cables eléctricos a través de los
orificios exteriores de acceso al aislamiento en el casco
posterior del aislamiento antes de montar la unidad a la
pared.
4.
asegure posterior del aislamiento y el soporte de
montaje a la pared y dentro en los orificios de mon-
taje.
PrecAUciÓn: Conecte toda la tubería y asegúrese
de que no haya fugas antes de hacer cualquier conex-
ión eléctrica.
5.
Conecte la tubería del colector solar a la porción
superior de la estación de bombeo solar (Figura
11).
!
nOtA: Pueden encontrarse las instrucciones para
realizar las conexiones de las tuberías a la unidad de
All manuals and user guides at all-guides.com
80
80
CABLEADO (POWER Y SENSORES)
la estación de bombeo HXA en la sección referente a
la instalación de la estación de bombeo HXA, si corres-
ponde.
6.
La estación de bombeo solar requiere dos com-
ponentes adicionales para asegurar una operación
segura y sin peligros:
•
Tanque de expansión - Consulte la sección
Tanque de expansión del bucle solar para con-
ocer las instrucciones de instalación.
•
Recipiente de recolección de alivio de presión
- Se recomienda disponer de un recipiente de
0,26 gal (1 litro) de tamaño - suministrado por el
instalador.
!
nOtA: La válvula de alivio de la presión se ajusta
en la fábrica en 87 psi (6 bar).
AdvertenciA: El líquido en ambos recipientes
puede estar caliente y existirá el riesgo de escalda-
dura. Esto debe tenerse en cuenta al elegir el tipo
de tubería y recipiente de recolección.
AdvertenciA: El líquido que se está recolectando
es polipropilenglicol a alta presión y alta temper-
atura, y deben tomarse todas las precauciones de
seguridad asociadas..
PrecAUciÓn: Para operar el sistema, las válvulas
de bolas de enjuague y llenado deben estar completa-
mente cerradas (Figura 11H) - Consulte la sección de
Puesta en servicio, para conocer instrucciones opera-
tivas adicionales.
PrecAUciÓn: Consulte las etiquetas de los
tanques y el etiquetado de las válvulas para conocer
las direcciones correctas de flujo del fluido.
7.
Consulte la sección Instalación del controlador solar
para conocer las instrucciones de cableado.
8.
Instale la cubierta aislante provista sobre la es-
tación de bombeo solar.
!
nOtA: asegúrese de que todas las tuberías de
conexión estén aisladas para reducir la pérdida de
calor.
tanque de expansión del bucle solar
El tanque de expansión del bucle solar es un compon-
ente de seguridad importante del sistema de calenta-
miento solar para el agua de uso domiciliario. a medida
que aumenta la temperatura del polipropilenglicol, tam-
bién aumenta el volumen, y el tanque de expansión del
bucle solar compensa este cambio. al decidir la ubica-
ción de este componente, las fluctuaciones continuas
17
