instrucciones de instalación
estación de bombeo - hXA (sólo para
uso en sistemas de pared doble)
AdvertenciA: Siempre desconecte
completamente el dispositivo del suministro
eléctrico antes de realizar trabajo de mantenimiento
o eléctrico.

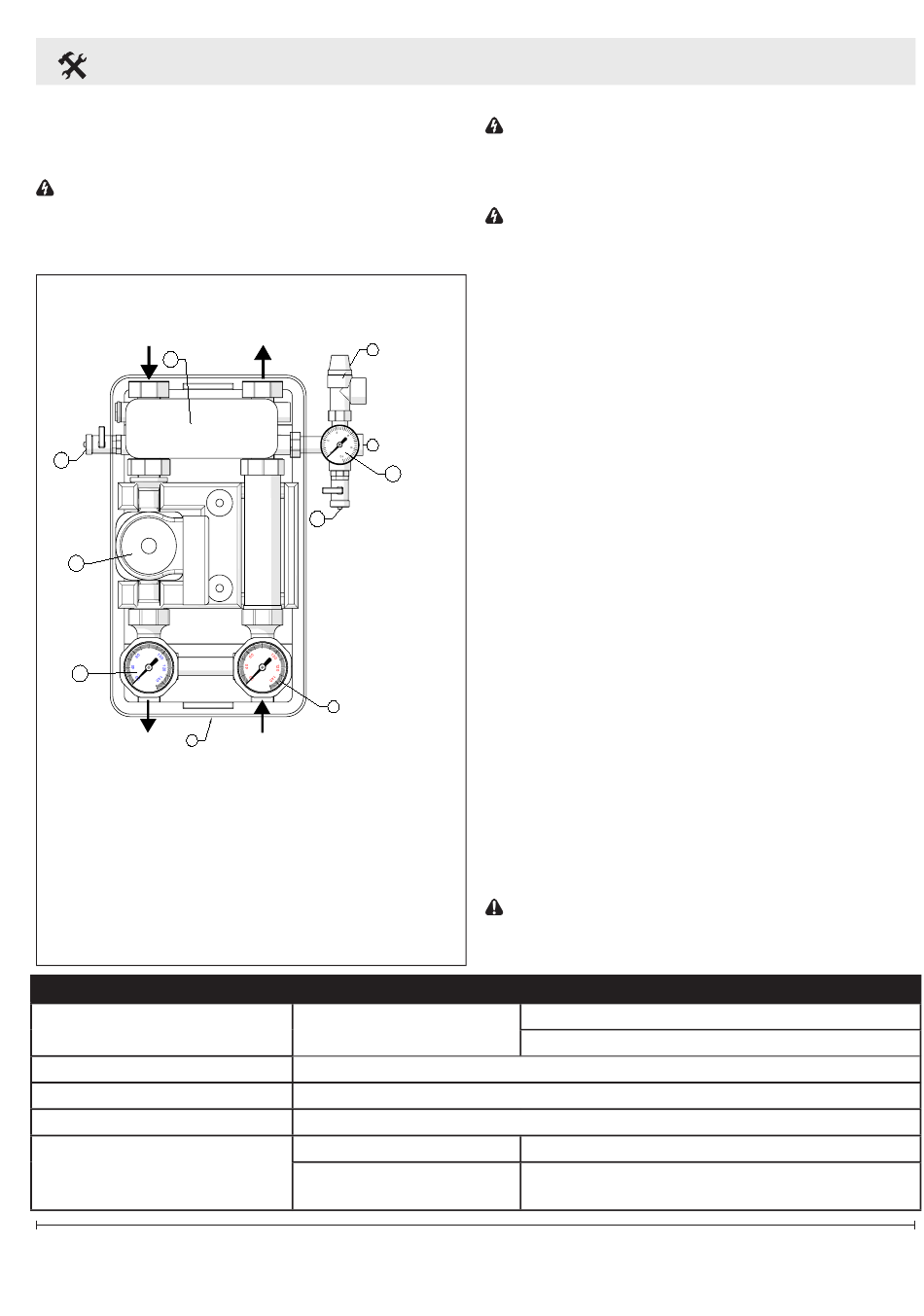

Figura 14
A la estación de
bombeo solar -
Solar Loop A
F
H
B
80
D
A
Al tanque de
almacenamiento
a. Caja del aislamiento
B. Bomba de circulación
C. Conexión del tanque de expansión
D. Cuadrantes de temperatura y válvulas de bola con
válvulas de retención incorporadas
E. Válvula de alivio de presión y tubería de descarga
F. Placa plana
G. Manómetro
H. Válvulas de enjuague y llenado
conexiones
termómetro
Manómetro
válvula de alivio de la presión Presión de activación 87 psi (2 bar)
Medio
All manuals and user guides at all-guides.com
De la Estación de
bombeo solar -
Bucle solar A
E
Glicol
desbordamiento
Para depósito
C
de expansión
G
H
80
D
Desde el tanque
de almacenamiento
Especificaciones para la estación de bombeo HXA
Circuito solar (primario)
Rango de visualización 70 - 300 °F (20 - 150 °C)
Rango de visualización 0 - 150 psi (0 - 10 bar)
Circuito solar (primario)
Circuito de almacenamien-
to (secundario)
AdvertenciA: no haga ningún cambio a los
componentes eléctricos, al diseño ni a los compon-
entes hidráulicos para evitar riesgos o daños a las
personas o a la propiedad material.
aDvERTEnCIa: Los procedimientos de cableado
y las conexiones deben hacerse de acuerdo con
el Código Eléctrico Nacional (NEC) y los códigos
locales.
La estación de bombeo HXA viene previamente en-
samblada. El sistema debe instalarse sobre una pared
que soporta carga, en un lugar seco. La ubicación,
relativa a la estación de bombeo solar, dependerá del
tipo de tubería utilizada para conectar las dos estacion-
es de bombeo entre sí.
La estación de bombeo HXA transfiere el calor desde el
polipropilenglicol al agua destilada que circula a través
del tanque de almacenamiento solar.
!
nOtA: Debe asegurarse el acceso al controlador
solar, a las válvulas de alivio de la presión y a los
cables de conexión.
1.
Seleccione la ubicación de instalación. Consulte
la Figura 12 para conocer la disposición recomen-
dada.
2.
Alinee y marque los orificios de montaje utilizando
el casco del aislamiento posterior.
3.
Perfore orificios de montaje e instale los anclajes
murales, en caso de ser necesario.
!
nOtA: Tienda cables eléctricos a través de los
orificios exteriores de acceso al aislamiento en el casco
posterior del aislamiento antes de montar la unidad a la
pared.
4.
Atornille la estación de bombeo a través del casco
posterior del aislamiento y dentro de los orificios de
montaje.
PrecAUciÓn: Conecte la tubería y asegúrese de
que no haya fugas antes de hacer cualquier conexión
eléctrica.
3/4" MnPT al tanque de almacenamiento solar
3/4" MNPT al tanque de expansión
Líquido aprobado para transferencia térmica solar
agua destilada
