instructions d'installation

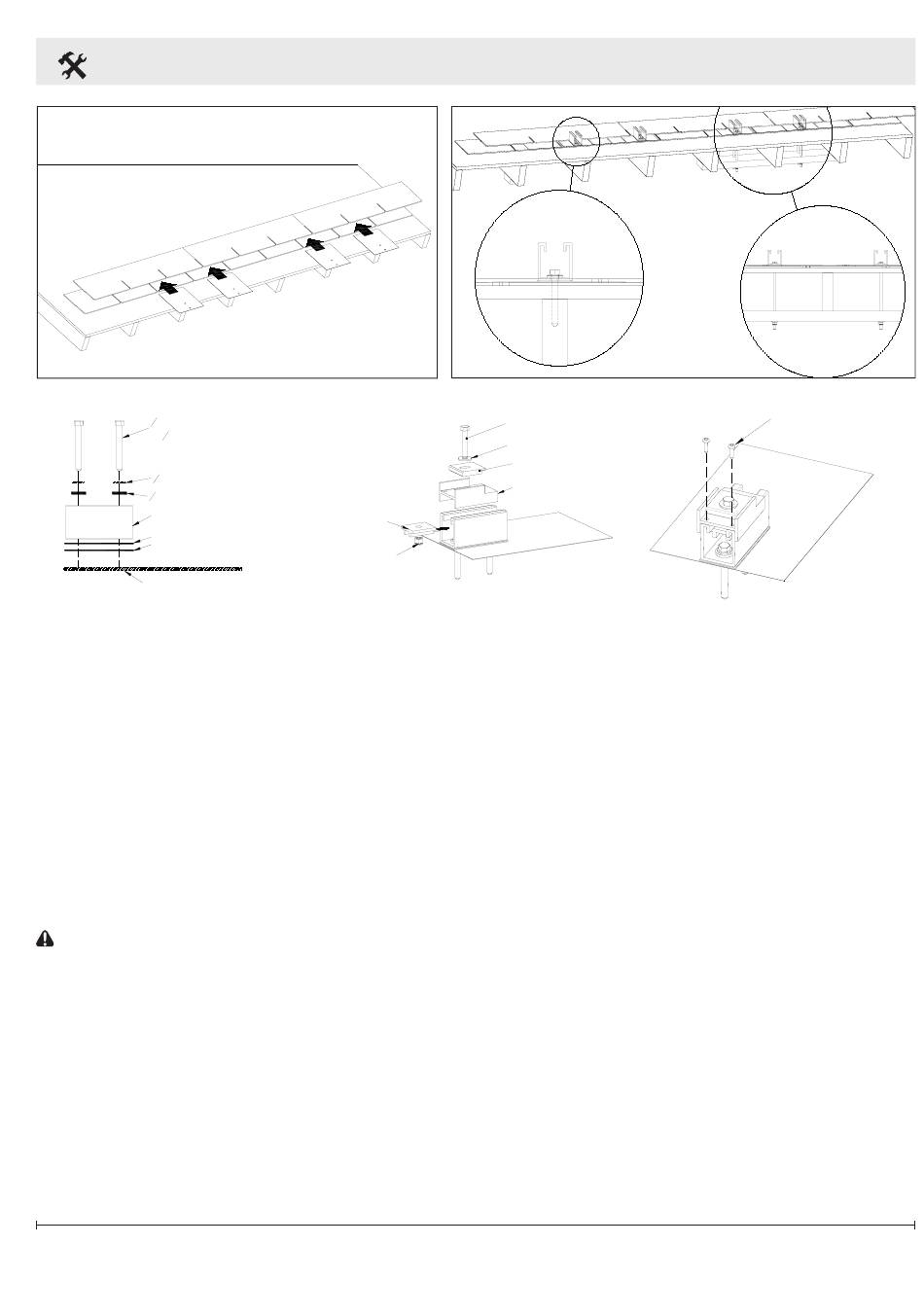

Figure 4
Figure 6
3
" x 3 T ire-fond
8
or
3
" Boulon
8
3
" Rondelle frein
8
3
" Rondelle en EPDM
8
Support
Rondelle en EPDM
La bande d'étanchéité
(Non requis pour les toitures en acier)
Surface de montage
!
nOtA: Il est possible d'utiliser la bande d'étanchéité
comme gabarit sur un toit d'acier, mais il n'est pas né-
cessaire de l'inclure dans l'installation. La bande d'étan-
chéité est requise dans le cas des toitures en bardeaux
d'asphalte afin d'éviter les infiltrations d'eau.
4.
Installer les supports à l'aide de 2 tire-fond de 3/8 x
3 po, d'une rondelle frein, d'une rondelle en EPDM,
d'un support et d'un joint étanche en EPDM à cha-
que emplacement de montage. (Figure 5)
Passer à l'étape 9.
Pour fixer les capteurs solaires au support
de montage
(Figure 5B)
mise en GArDe: S'assurer que les éléments
structuraux percés en raison des composants
solaires respectent les exigences applicables.
1.
Sous le toit, mesurer la distance qui sépare 3 fer-
mes (à partir des points les plus éloignés).
2.
Couper une pièce de bois de 2 x 6 po correspon-
dant à la longueur mesurée.
3.
Sur la planche, marquer les 3 points qui se trouvent
à diviser la planche en 4 sections égales.
4.
aligner le centre de la bande d'étanchéité sur les
2 marques extérieures, puis, en utilisant la bande
d'étanchéité comme gabarit, marquer et percer des
All manuals and user guides at all-guides.com
Figure 5
A
Figure 7
Écrou de serrage
3/8" Contre-écrou
Figure 8
3/8" x 2" Boulon
3/8" Rondelle
Support
Support de montage
trous de 3/8 po dans lesquels insérer les boulons.
5.
Sur la surface extérieure à laquelle les capteurs
solaires seront fixés, repérer les 3 montants corres-
pondants et marquer les points centraux entre eux.
6.
Installer la bande d'étanchéité sous les bardeaux,
en alignant le trou dans la bande d'étanchéité sur
les marques situées sur le toit. (Figure 4).
7.
En utilisant la bande d'étanchéité comme gabarit,
percer des trous de 3/8 po dans lesquels insérer les
boulons.
!
nOtA: Il est possible d'utiliser la bande d'étanchéité
comme gabarit sur un toit d'acier, mais il n'est pas
nécessaire de l'inclure dans l'installation. La bande
d'étanchéité est requise dans le cas des toitures en
bardeaux d'asphalte afin d'éviter les infiltrations d'eau.
8.
Installer les supports à l'aide de 2 boulons de
3/8 po x 3, d'une rondelle frein, d'une rondelle
en EPDM, d'un support et d'un joint d'étan-
chéité en EPDM pour chaque emplacement de
montage. (Figure 6)
9.
assembler les brides (Figure 7), puis les insé-
rer dans les supports de montage et les visser
à un couple de 35 lb (15,9 kg).
10.
mesurer jusqu'à une longueur de 75,5 po (191,8
cm) et répéter les étapes 1 à 4 pour assembler
B
#10 Vis autoperceuses
