instructions d'installation
mise en GArDe: Consulter les étiquettes appo-
sées sur le réservoir et les indications sur les clapets
pour savoir dans quelle direction le fluide s'écoule.
!
nOtA: Voir les sections d'installation Réservoir de
stockage solaire et Vase d'expansion pour obtenir des
instructions supplémentaires concernant la tuyauterie,
et la section d'installation Régulateur solaire pour obte-
nir les instructions de câblage.
6.
Deux composants additionnels sont nécessaires
pour assurer le fonctionnement sécuritaire et sans
danger du module de pompage HXa :
•
Vase d'expansion HXa - voir la section Vase
d'expansion HXa pour obtenir les instructions
d'installation.
•
Contenant de décharge de la soupape de sur-
pression - il est recommandé d'avoir un conte-
nant de 0,26 gal (1 l) (fourni par l'installateur).
Avertissement: Le fluide dans ces deux conte-
nants peut être chaud et risque de causer des
brûlures; en tenir compte lors du choix du type de
tuyauterie et de contenant de décharge.
7.
Installer le couvercle isolant fourni sur le module de
pompage HXa.
!
nOtA: afin de réduire les pertes de chaleur, s'assu-
rer que toute la tuyauterie de raccordement est isolée.
vase d'expansion HXA (pour chauffe-
eau à paroi double seulement)

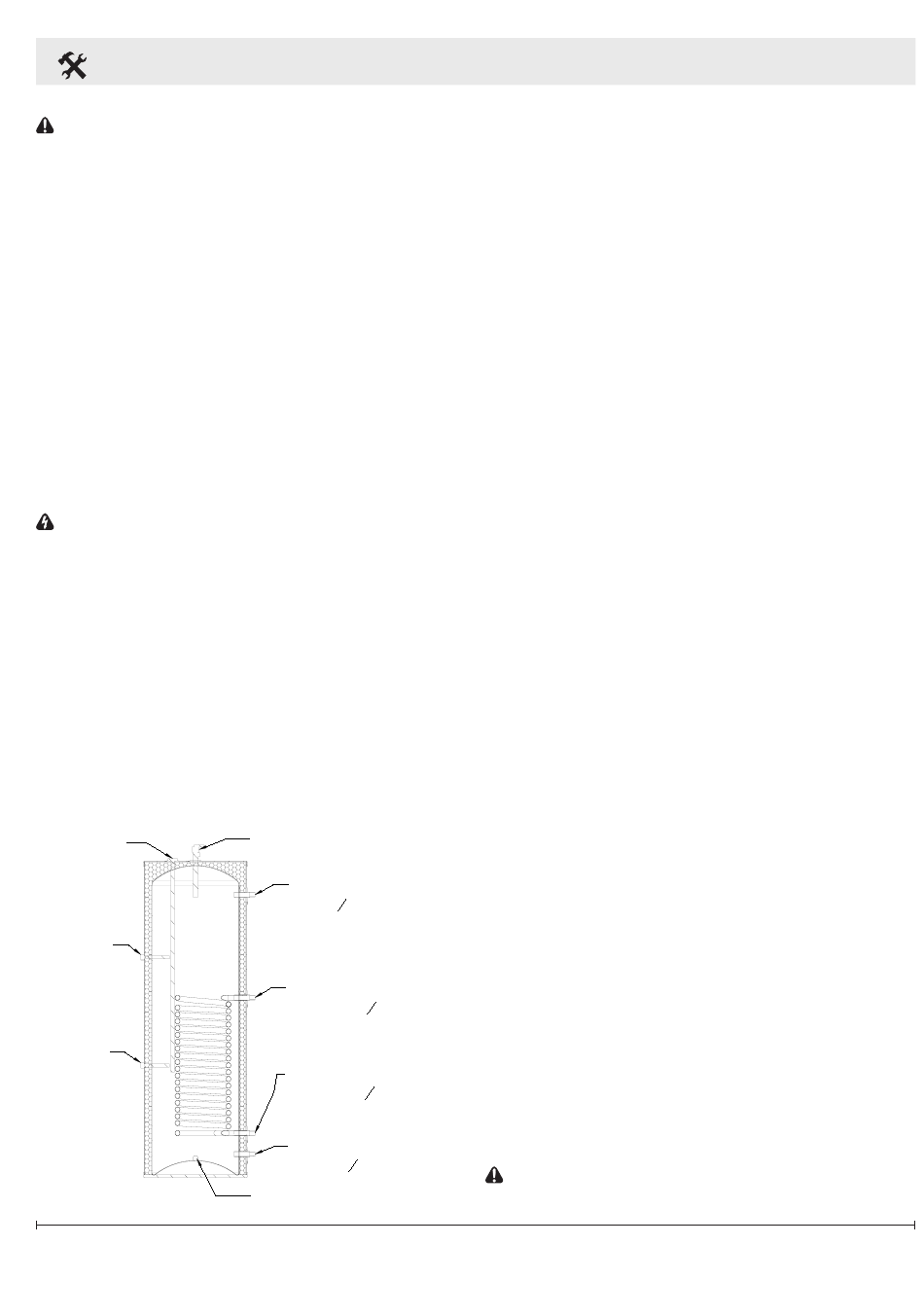

Figure 15
Tige d'anode
Haut doigts
de gant
Bas doigts
de gant
20
All manuals and user guides at all-guides.com
Soupape de surpression
L'eau potable
3
sortie (
" NPT)
4
D'entrée d'eau d'échangeur
3
de chaleur (
" NPT)
4
Sortie d'eau d'échangeur
de chaleur (
3
" NPT)
4
Entrée de l'eau
3
potable (
" NPT)
4
Robinet de vidange
Le vase d'expansion HXa est un important élément de
sécurité du chauffe-eau à énergie solaire. Lorsque la
température de l'eau distillée monte, son volume aug-
mente; le vase d'expansion permet de compenser ce
changement de volume.
Étant donné sa taille, le vase peut être monté à côté
du module de pompage et ne requiert pas de support
additionnel.
!
nOtA: L'emplacement par rapport au module de
pompage HXa dépendra du type de tuyauterie employé
pour relier le vase d'expansion au module de pompage.
Voir la Figure 14 pour connaître le point de connexion.
!
nOtA: Le vase doit être installé de manière à ce
que la sortie se trouve sur le dessus, afin d'en assurer
le bon fonctionnement.
Réservoir de stockage solaire
Le réservoir de stockage solaire est chauffé par la
circulation du fluide réchauffé (glycol ou eau distillée,
selon le système installé) au travers du serpentin de
chauffage situé dans le réservoir. L'eau potable remplit
le réservoir, qui renferme une sonde de température
située dans le bas. La différence de température est
mesurée entre les capteurs solaires et le réservoir
de stockage solaire, puis comparée à la température
réglée.S'il y a un écart de température entre les deux,
le régulateur solaire démarre les modules de pompage.
1.
À l'aide de raccords mnpt 3/4 po et de tuyauterie
flexible/rigide en acier inoxydable ou en cuivre (non
inclus), relier le module de pompage solaire ou HXa
- selon le type de système installé - au réservoir de
stockage solaire (voir la Figure 11 ou 14 et la Figure
15).
2.
Installer la sonde de température dans le doigt de
gant à cet effet, au bas du réservoir de stockage
solaire. Insérer la sonde dans le doigt de gant
jusqu'à ce qu'elle entre doucement en contact avec
l'extrémité du doigt de gant.
!
nOtA: La sonde de température sera insérée assez
loin en ce sens qu'il ne sera pas nécessaire de la fixer
en place dans le doigt de gant de la même façon que
sur le capteur solaire.
!
nOtA: Les instructions de branchement de la plom-
berie du chauffe-eau à énergie solaire à la source d'ali-
mentation en eau de la maison figurent dans la section
Mise en service.
mise en GArDe: L'installateur doit s'assurer que le
chauffe-eau à énergie solaire est entièrement monté et
www.renewables.dimplex.com
