SMART 200 MP SYNER
3. COLOCAÇÃO EM FUNCIONAMENTO. FUNCIONAMENTO E DEFINIÇÕES.

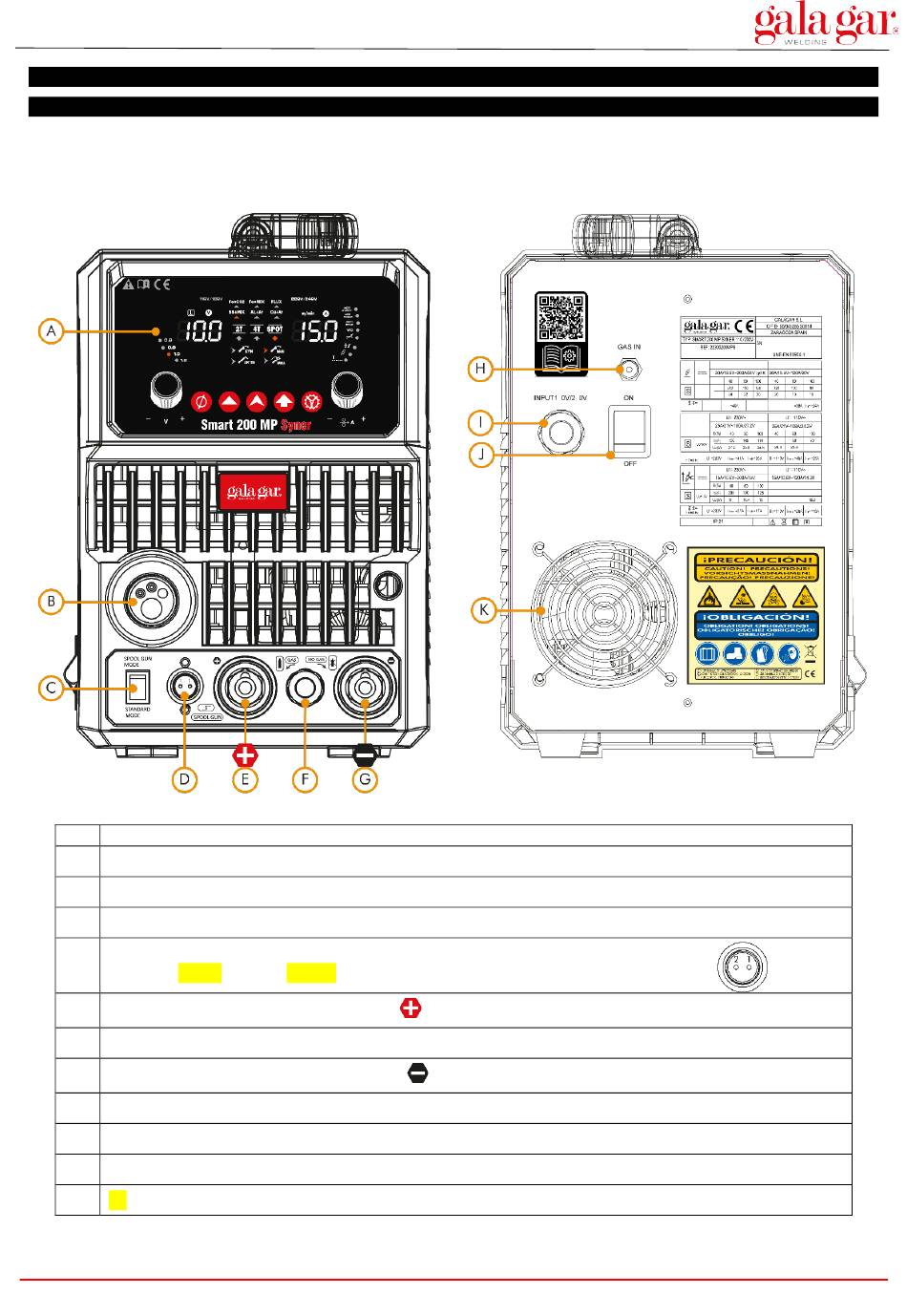

3.1. ELEMENTOS DE CONTROLO E DE LIGAÇÃO.
Uma vez concluída a instalação da alimentação eléctrica, a unidade pode ser colocada em funcionamento. Este
capítulo descreve o sistema de controlo e regulação da unidade SMART 200 MP SYNER.
Descrição da utilização.
A Ecrã digital LED.
B Euroconector para maçarico MIG.
C Interruptor SPOOL GUN MODE / STANDARD MODE.
Conector de maçarico com bobina. Tipo circular macho de 2 vias
D
Pino 1: +Motor. Pino 2: -Motor.
E
Conector de pólo de soldadura positiva
F Mudança de polaridade.
G
Conector de pólo de soldadura negativo
H Entrada de gás para soldadura MIG. Espigão para tubo ø 6 mm no interior.
I Cabo de alimentação.
J Interruptor 0/I.
K Fã.
Gala Gar, S.L. c/ Jaime Ferrán, 19 (Políg. Cogullada) | Tel.: (+34) 976 47 34 10 - 50014 ZARAGOZA |
. Tipo Dinse 35-50mm .
2
. Tipo Dinse 35-50mm
49/64
.
2
