3. MISE EN SERVICE. FONCTIONNEMENT ET RÉGLAGES.

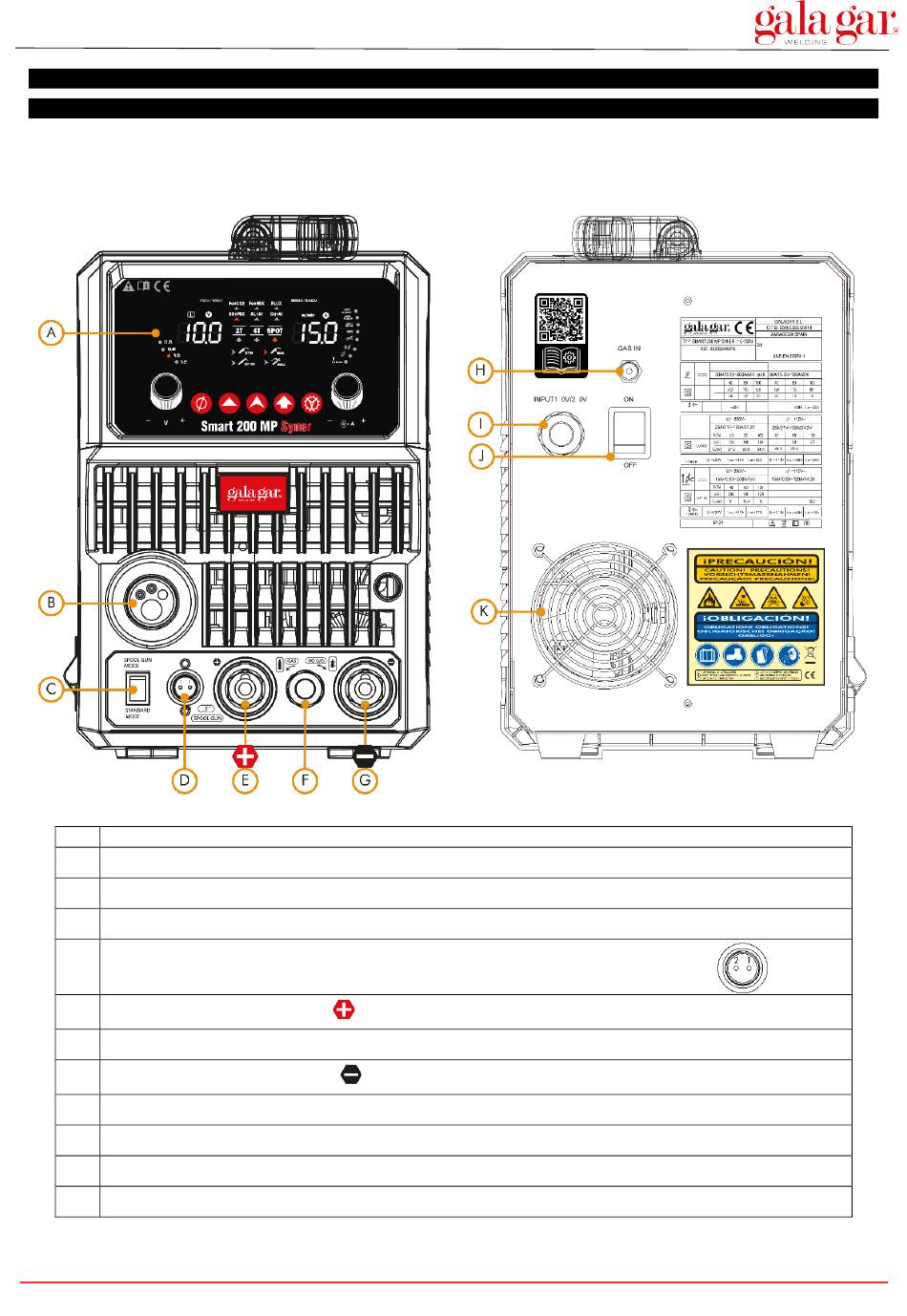

3.1. ÉLÉMENTS DE CONTRÔLE ET DE CONNEXION.
Une fois l'installation de l'alimentation électrique terminée, l'unité peut être mise en service. Cette section décrit le
système de contrôle et de régulation de l'unité SMART 200 MP SYNER.
Description de l'utilisation.
A Affichage numérique par LED.
B Euroconnecteur pour torche MIG.
C Commutateur MODE PISTOLET / MODE STANDARD.
Connecteur de torche avec enrouleur. Type circulaire mâle à 2 voies
D
Pin 1 : +V moteur. Pin 2 : –V moteur.
E
Connecteur à soudure positive
F
Changement de polarité.
G
Connecteur à soudure négative
H Entrée de gaz pour le soudage MIG. Embout pour tube ø 6 mm à l'intérieur.
I Câble d'alimentation.
J Commutateur 0/I.
K Ventilateur.
