SMART 200 MP SYNER
3.3. INSTALACIÓN DEL CARRETE DE HILO MIG.
1) Prepare la antorcha: El guiahilo y la punta de contacto debe ser acordes al material y diámetro del hilo.
2) Cargue el carrete de hilo:
1.1) Suelte el cierre W5. Extraiga el muelle W4 y el separador W3.
1.2) Inserte el carrete W2 en el soporte de carrete W1. El final del hilo debe quedar en la parte baja del carrete
W2, apuntando hacia la entrada del sistema de arrastre.
1.3) Inserte el separador W3 y el muelle W4. Apriete el cierre W5.
3) Abra la maneta de presión.
4) Coloque la ruleta adecuada según material y diámetro del hilo.
Ruleta Tipo de hilo
"V" Hilos macizos (excepto aluminio)
"U" Hilo de aluminio
Estriada Hilo animado sin gas (FLUX)
5) Inserte el hilo en el sistema de arrastre (corte la punta si está doblada).
6) Cierre la maneta de presión. Ajuste la presión sin excesos.
7) Retire la tobera y la punta de contacto de la antorcha.
8) Purgue hilo pulsando P4
9) Coloque la punta de contacto y la tobera de la antorcha.
Gala Gar, S.L. c/ Jaime Ferrán, 19 (Políg. Cogullada) | Tel.: (+34) 976 47 34 10 - 50014 ZARAGOZA |
+P5 hasta que asome por la punta de la antorcha.
10/64

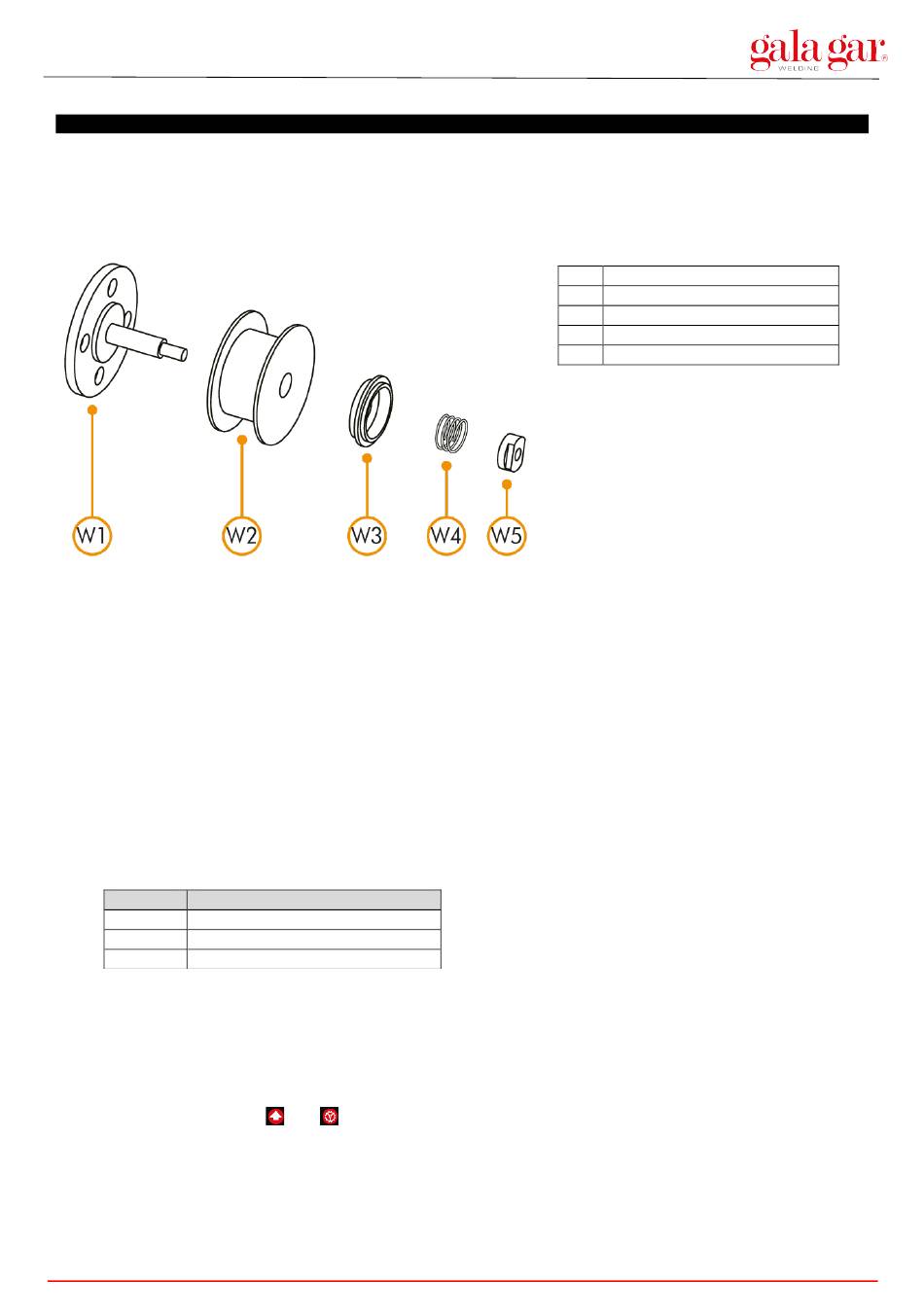

W1 Soporte del carrete
W2 Carrete ø200mm / 5kg
W3 Separador
W4 Muelle
W5 Cierre
