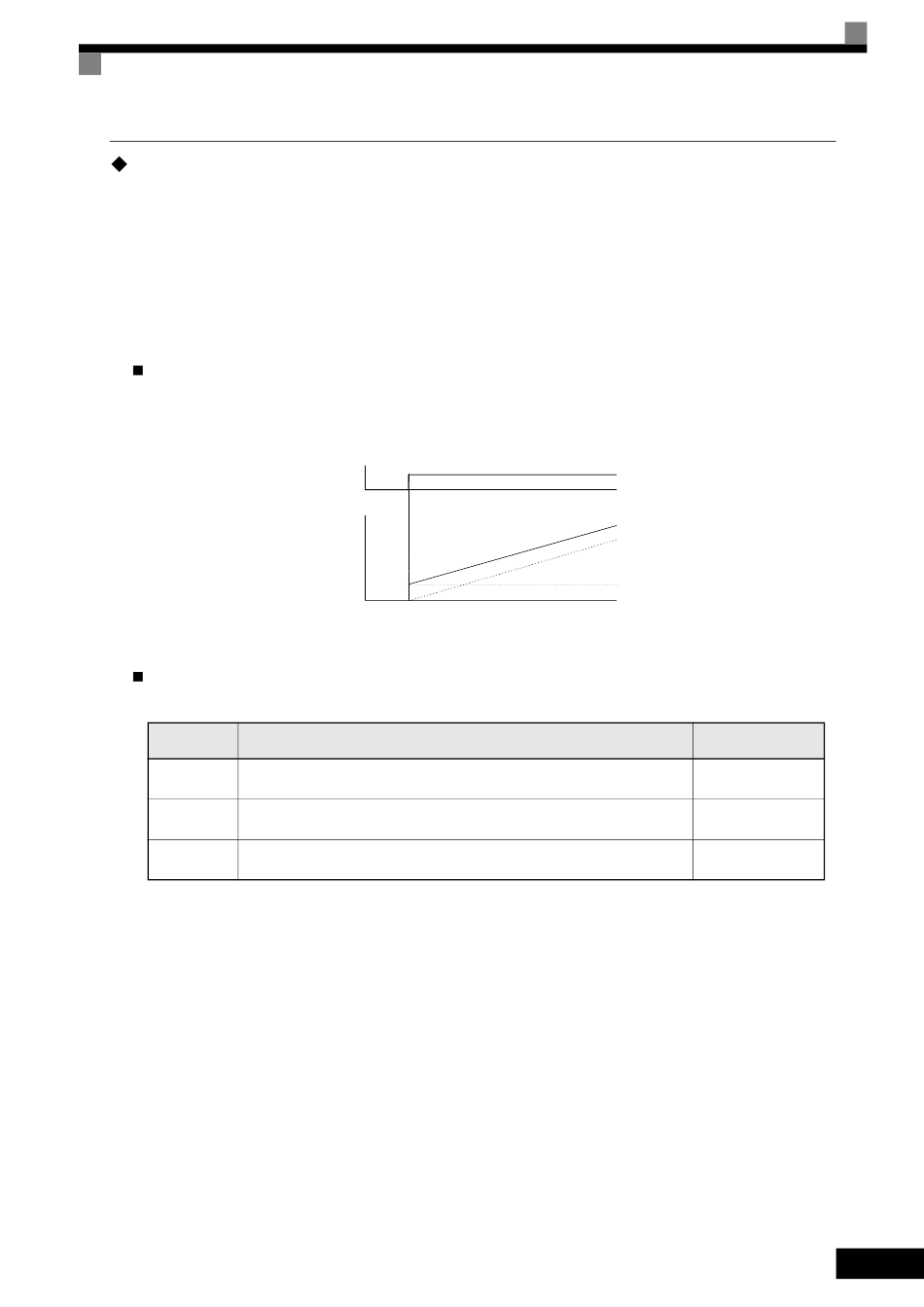

Utilisation du contrôle PI
Le contrôle PI est une méthode permettant de faire correspondre la valeur de rétroaction (valeur de détection)
avec la valeur cible.
Les caractéristiques des opérations de contrôle PI sont données ci-dessous.
La sortie d'un élément P est proportionnelle à l'entrée (déviation). L'utilisation d'un élément P seul ne
Élément P
permet pas d'éliminer complètement la déviation.
La sortie d'un élément I est l'intégrale temps de l'entrée (déviation). L'utilisation d'un élément P avec
Elément I
un élément I permet d'éliminer complètement la déviation.
Fonctionnement contrôle PID
Pour mieux comprendre les différences entre les opérations de contrôle P et I, la part de sortie de chaque opé-
ration est telle que l'indique le schéma suivant lorsque la déviation (c'est-à-dire, la différence entre la valeur
cible et la valeur de rétroaction) progresse jusqu'à une certaine valeur (réponse d'étape).
Sortie des éléments P et I
Applications du contrôle PI
Le tableau suivant présente des exemples d'applications de contrôle PI utilisant le variateur.
Application
Contrôle de Les informations de pression sont retournées et un contrôle de pression constant
pression est effectué.
Contrôle de Les informations sur la vitesse du flux sont retournées et la vitesse du flux est
vitesse du flux contrôlée avec une grande précision.
Contrôle de la Les informations de température sont retournées et un contrôle du réglage de la
température température peut être effectué avec un ventilateur.
Déviation
Fig 6.56 Opération de contrôle PI
Détails du contrôle
Fonctions individuelles
Temps
Contrôle PI
Contrôle I
Contrôle P
Temps
Exemple de
capteur utilisé
Capteur de pression
Capteur de vitesse du
flux
• Thermocouple
• Thermistance
6-87
