Méthodes d'entrée de la rétroaction PI
Sélectionnez l'une des méthodes suivantes d'entrée de la rétroaction du contrôle PI.
Méthode d'entrée
Paramétrez H3-09 (sélection de la fonction d'entrée analogique A2) sur B (rétroaction PI).
Entrée analogique A2
(Par défaut quand le contrôle PI est activé)
Entrée analogique A1 Paramétrez H3-09 sur 16. L'entrée analogique A1 devient l'entrée 1 de rétroaction et
(Mode différentiel) l'entrée analogique A2 devient l'entrée 2 de rétroaction.
Si H3-09 est paramétré sur 16, le mode différentiel PI est activé. Les deux entrées analogiques (A1 et A2)
deviennent des entrées de rétroaction et la différence entre les deux (A1 - A2) devient la valeur de rétroaction
du contrôleur PI. Le moniteur U1-24 devient le moniteur 1 de rétroaction, U1-53 devient le moniteur 2 de
rétroaction.
En mode différentiel PI, la valeur cible PI peut être définie à l'aide du paramètre b5-07 (décalage PI ou point
de réglage différentiel PI).

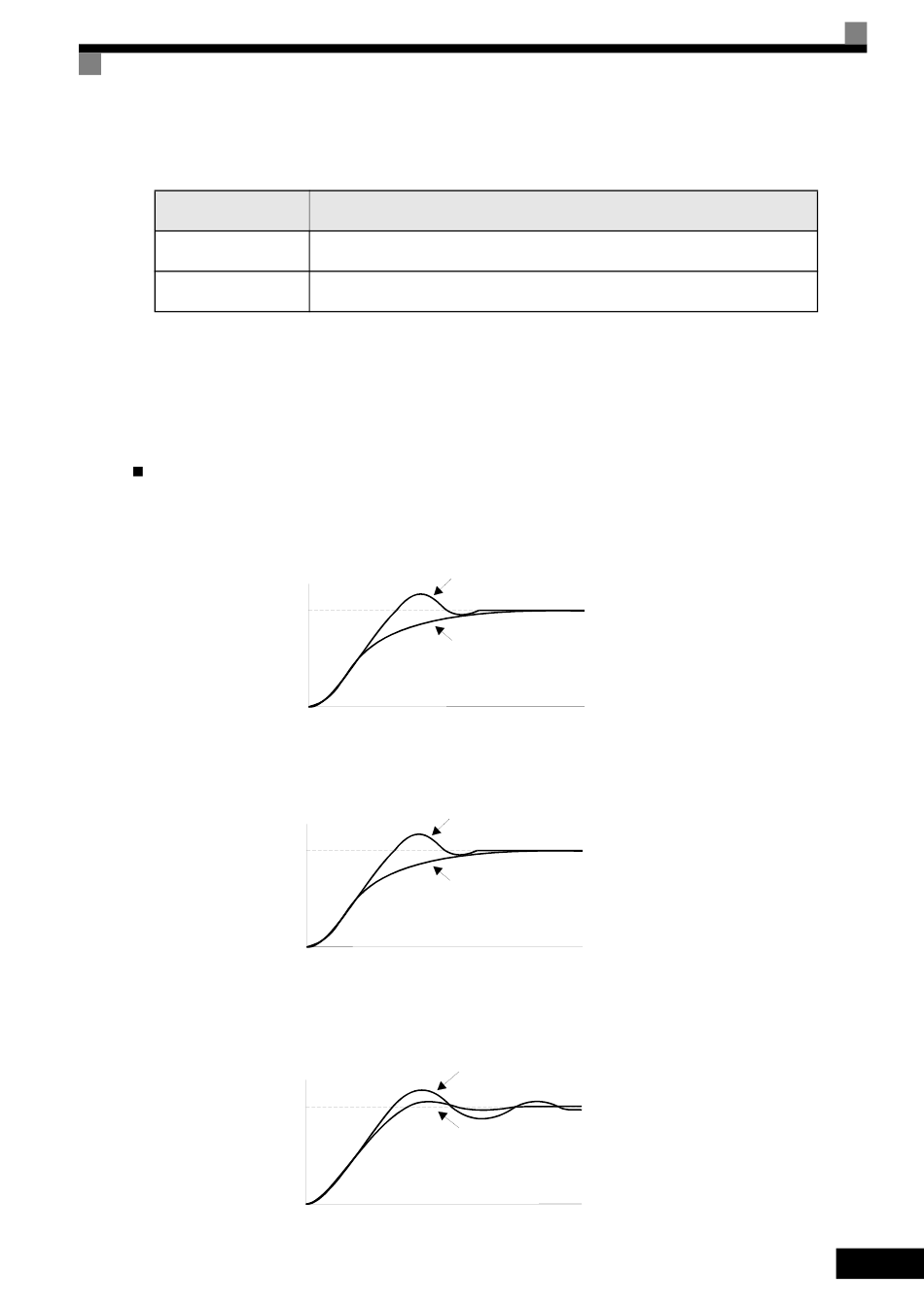

Exemples d'ajustement PI
Suppression du dépassement
En cas de dépassement, réduisez le gain proportionnel (P) et augmentez le temps intégral (I).
Réponse
Définition d'une condition de stabilisation rapide de contrôle
Pour stabiliser rapidement le contrôle même en cas de dépassement, réduisez le temps intégral (I).
Réponse

Suppression de la vibration de cycle long

Si une vibration se produit avec un cycle plus long que la valeur définie pour le temps intégral (I), augmentez
le temps intégral (I) pour supprimer la vibration.
Réponse
Conditions de paramétrage
Avant ajustement
Après ajustement
Temps
Avant ajustement
Après ajustement
Temps
Avant ajustement
Après ajustement
Temps
Fonctions individuelles
6-91
