Fonctionnement pendant la surchauffe du moteur

En cas de surchauffe du moteur, il est possible de sélectionner le mode opératoire du variateur à l'aide des
paramètres L1-03 et L1-04. Définissez le paramètre de temps de filtre de température moteur dans L1-05. Si le
moteur surchauffe, les codes d'erreur OH3 et OH4 s'affichent sur la console numérique.

Codes d'erreur en cas de surchauffe du moteur

Code
d'erreur
OH3
OH4
En définissant H3-09 (sélection de la fonction de la borne A2 d'entrée analogique multifonction) sur E (entrée
de température moteur), la température du moteur peut être détectée et OH3 ou OH4 peut être sorti si le
moteur surchauffe. Les connexions de bornes à utiliser sont indiquées dans
Précautions lors de la configuration
Dans la mesure où cette fonction utilise un signal tension à la borne A2, la broche 2 de l'interrupteur DIP S1
sur la plaque de bornes de contrôle doit être sur OFF pour l'entrée de tension A2. Le paramètre par défaut est
ON (entrée de courant A2). Reportez-vous au
Pour la même raison, le paramètre H3-08 (niveau de signal borne d'entrée analogique A2) doit être réglé sur 0
(entrée 0-10 V).
6-36
Le variateur s'arrête ou continue de fonctionner, en fonction de la sélection dans L1-03.
Le variateur s'arrête, conformément à la sélection dans L1-04. Le relais d'erreur est activé.
Entrée numérique
multifonction
Résistance en dé-
*1
rivation de 18 Ω
Thermistance PTC
* 1. La valeur de résistance de 18 kΩ n'est valide que quand un PTC 3 phases ayant la caractéristique
indiquée à la page précédente est utilisé.

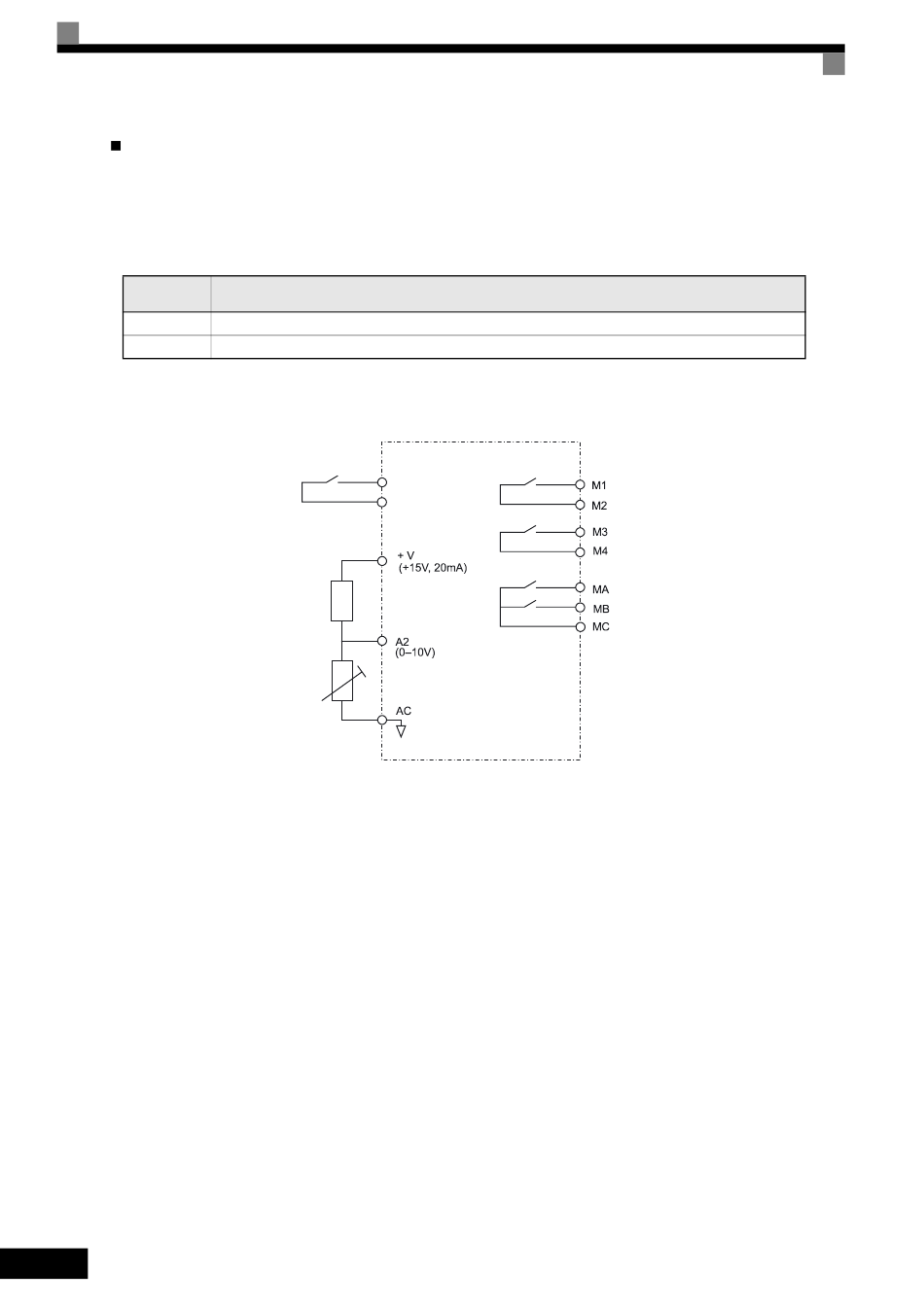

Fig 6.31 Connexions de bornes pour la protection de surchauffe du moteur
Détails
Variateur
Chapitre 2, Commutateur S1 - Carte à bornes
Fig 6.31.
Sortie numérique multifonction
Sortie numérique multifonction
Sortie de relais d'erreur
standard.
