Basculement en 2 étapes : maître/auxiliaire
Si vous effectuez un basculement en 2 étapes entre les fréquences de vitesse maître et auxiliaire, entrez la réfé-
rence de fréquence de vitesse maître pour la borne A1 du circuit de contrôle et entrez la référence de fréquence
de vitesse auxiliaire dans la borne A2.
Lorsque la borne S3 (commande de vitesse à étapes multiples 1) est sur OFF, la borne A1 (référence de fré-
quence de vitesse maître) devient la référence de fréquence du variateur ; lorsque la borne S3 est sur ON, la
borne A2 (référence de fréquence de vitesse auxiliaire) devient la référence de fréquence du variateur.
Précautions lors de la configuration
Lorsque vous entrez un signal de tension à la borne A2, désactivez la broche 2 de l'interrupteur DIP S1 pour
passer en entrée de tension (le paramètre par défaut est ON).
Entrée de la référence de fréquence en utilisant le courant
Lorsque b1-01 est défini sur 1, vous pouvez entrer la référence de fréquence à partir de la borne du circuit de
contrôle A2. Entrez le courant (4 à 20 mA) dans la borne du circuit de contrôle A2.
Lorsque H3-09 (sélection de la fonction de la borne A2 d'entrée analogique multifonction) est paramétré sur 0
(paramètre par défaut), l'entrée de A2 est ajoutée à celle de A1.
Précautions lors de la configuration
Lorsque vous entrez un signal de courant à la borne A2, activez la broche 2 à l'interrupteur DIP S1 (le para-
•
mètre par défaut est ON).
Si vous utilisez la borne A2 pour entrer la référence de vitesse maître et la borne A1 pour entrer la réfé-
•
rence de fréquence auxiliaire, définissez H3-13 (basculement de bornes A1/A2) sur 1.
6-6
Maître/
auxiliaire
2 kΩ
2 kΩ
Entrée de
Entrée de 0 à
0 à 10 V
2 kΩ

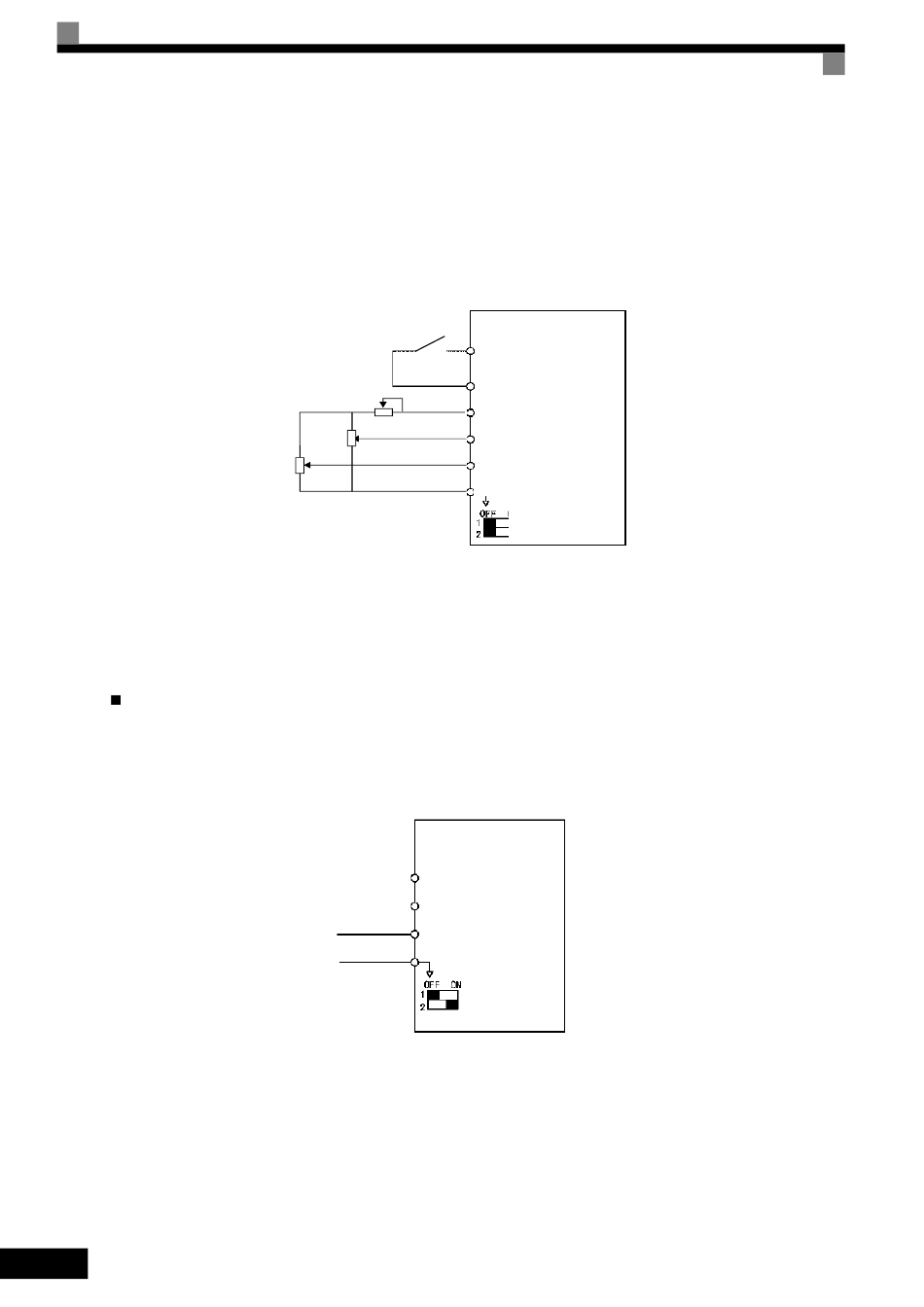

Fig 6.7 Entrée de la référence de fréquence maître/auxiliaire
+V (alimentation : 15 V,
20 mA)
A1 (référence de fréquence
auxiliaire)
Entrée de 4 à 20 mA
A2 (référence de fréquence
maître)
AC (commun analogique)
Fig 6.8 Référence de fréquence utilisant le courant
Variateur
S3 Commande de vitesse à
étapes multiples 1
SN Neutre entrée numérique
+V (alimentation : 15 V,
20 mA)
A1 (référence de
fréquence maître)
A2 (référence de fréquence
auxiliaire)
AC (commun analogique)
Interrupteur
Variateur
Interrupteur DIP S1
