2-2-1 Démontage et montage des capots
Démontage du capot avant
Démontage des capots de protection supérieur et inférieur et du capot en option
Pour effectuer le câblage sur le bornier, il est nécessaire de retirer le capot
avant, le capot en option, ainsi que les capots de protection supérieur et
inférieur du variateur. Suivez les instructions ci-dessous pour retirer les
capots du variateur. Pour les remettre en place, effectuez la procédure en
sens inverse.

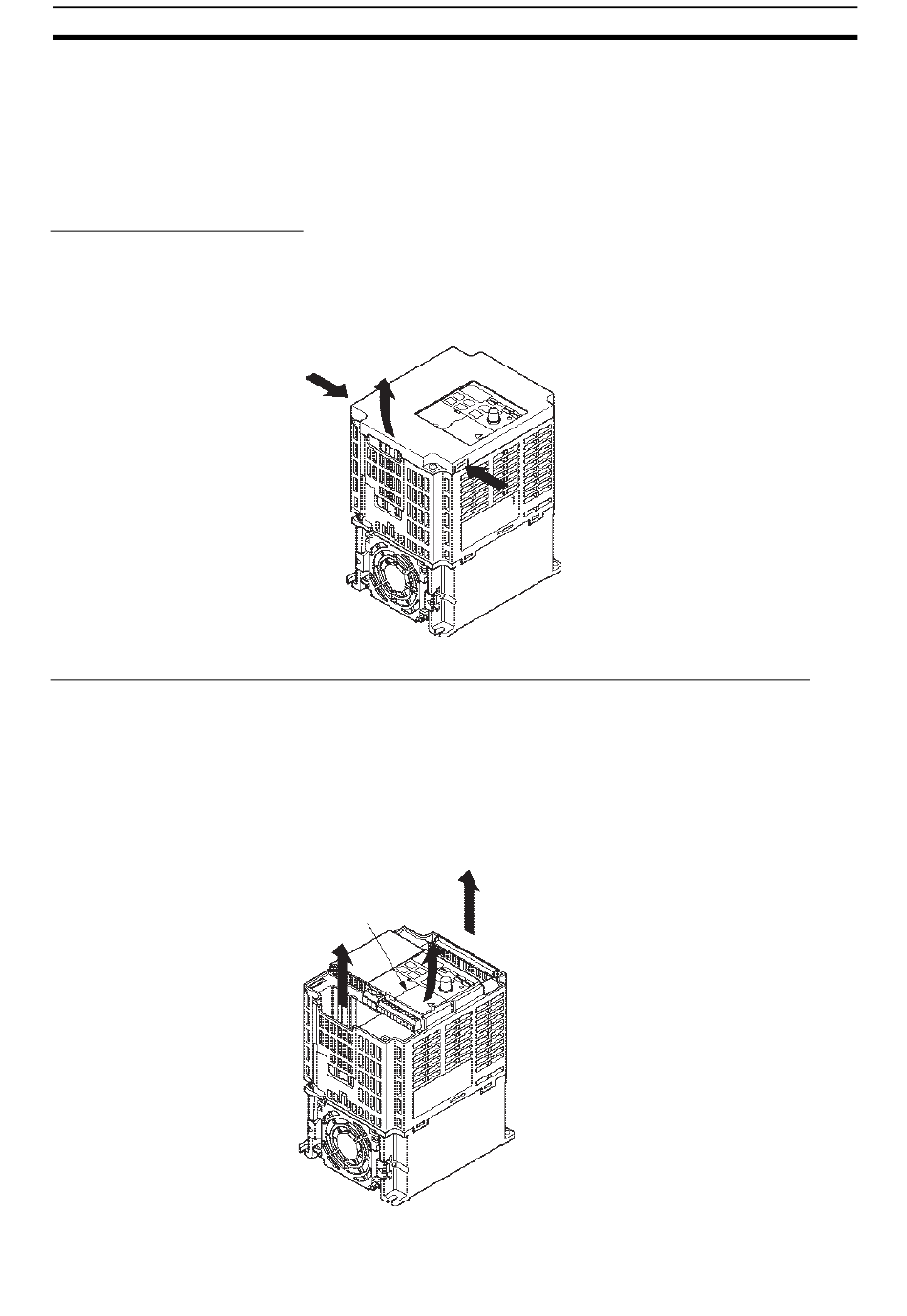

• Desserrez les vis de montage du capot avant à l'aide d'un tournevis.
• Appuyez sur les côtés gauche et droit du capot avant dans le sens des
flèches 1, puis levez la partie inférieure du capot dans le sens de la
flèche 2 pour le retirer, comme indiqué dans l'illustration suivante.
1 2
Démontage des capots de protection supérieur et inférieur
• Après avoir démonté le capot avant, soulevez les capots de protection
supérieur et inférieur dans le sens des flèches 1.
Démontage du capot en option
• Après avoir démonté le capot avant, soulevez le capot en option dans
le sens de la flèche 2 en utilisant la position A comme point d'appui.
Position A
2
1
1
