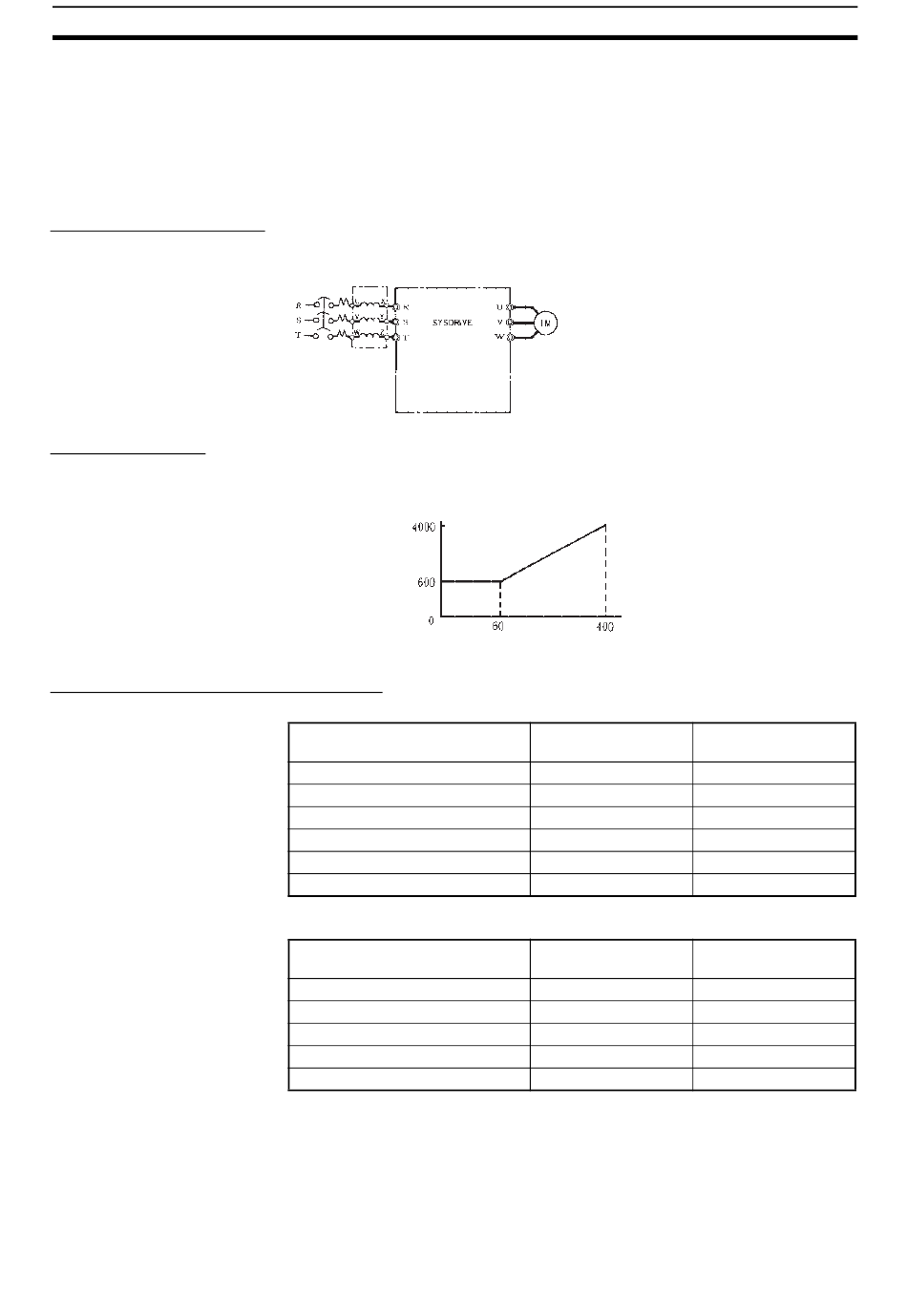

9-2-10 Bobine de réactance c.a.

Exemple de connexion

Plage applicable
Modèles et dimensions applicables
Classe 200 V
Classe 400 V
La bobine de réactance c.a. supprime le courant harmonique généré par le
variateur et améliore le facteur de puissance du variateur. Raccordez la
bobine de réactance c.a. au variateur si la puissance d'alimentation est bien
supérieure à celle du variateur. Sélectionnez le modèle de bobine de
réactance c.a. dans le tableau suivant en fonction de la puissance du moteur.
Bobine
de réactance c.a.
MCCB
Bobine de réactance c.a.
requise pour utilisation souple
dans les conditions
d'alimentation actuelles
Puissance de
l'alimentation (kVA)
Puissance du variateur (kVA)
Puissance max.
du moteur applicable (kW)
0,1 à 0,2
0,4
0,75
1,5
2,2
4,0
Puissance max.
du moteur applicable (kW)
0,2 à 0,4
0,75
1,5
2,2
4,0
Moteur
Bobine
de réactance
c.a. non requise
Courant (A)
2
2,5
5
10
15
20
Courant (A)
1,3
2,5
5
7,5
10
Chapitre 9-2
Inductance (mH)
7,0
4,2
2,1
1,1
0,71
0,53
Inductance (mH)
18,0
8,4
4,2
3,6
2,2
141
