Câblage
Causes de la génération
d'harmoniques
En règle générale, les machines électriques intègrent un circuit qui convertit
l'alimentation c.a. commerciale en alimentation c.c.
Toutefois, ce type d'alimentation c.a. contient des harmoniques en raison
de la différence de circulation de courant entre c.c. et c.a.

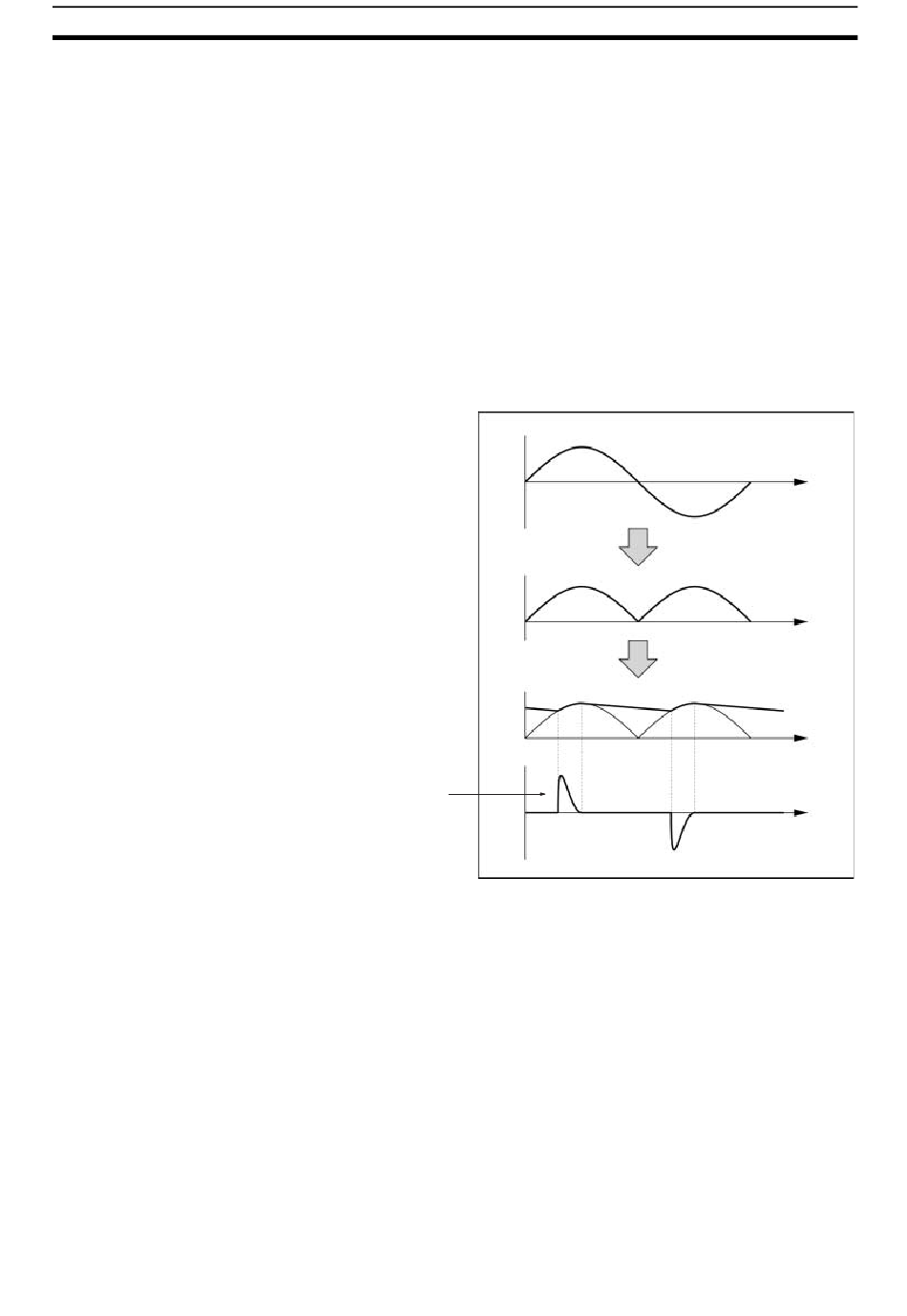

Obtention de c.c. à partir de c.a. à l'aide de redresseurs et de condensateurs
La tension c.c. est obtenue en convertissant la tension c.a. en tension
unidirectionnelle à pulsation à l'aide de redresseurs et en atténuant cette
tension à l'aide de condensateurs. Toutefois, ce type de courant c.a. contient
des harmoniques.
Variateur
A l'instar de machines électriques normales, le variateur a un courant d'entrée
qui contient des harmoniques car il convertit le courant c.a. en c.c. Le courant
de sortie du variateur est relativement élevé. Par conséquent, le rapport des
harmoniques dans le courant de sortie du variateur est plus élevé que pour
les autres machines électriques.
Un courant entre dans
les condensateurs.
Ce courant diffère de
la tension en termes
de forme d'onde.
Tension
Rectifié
Tension
Atténué
Tension
Courant
Chapitre 2-2
Temps
Temps
Temps
Temps
