Nomenclature

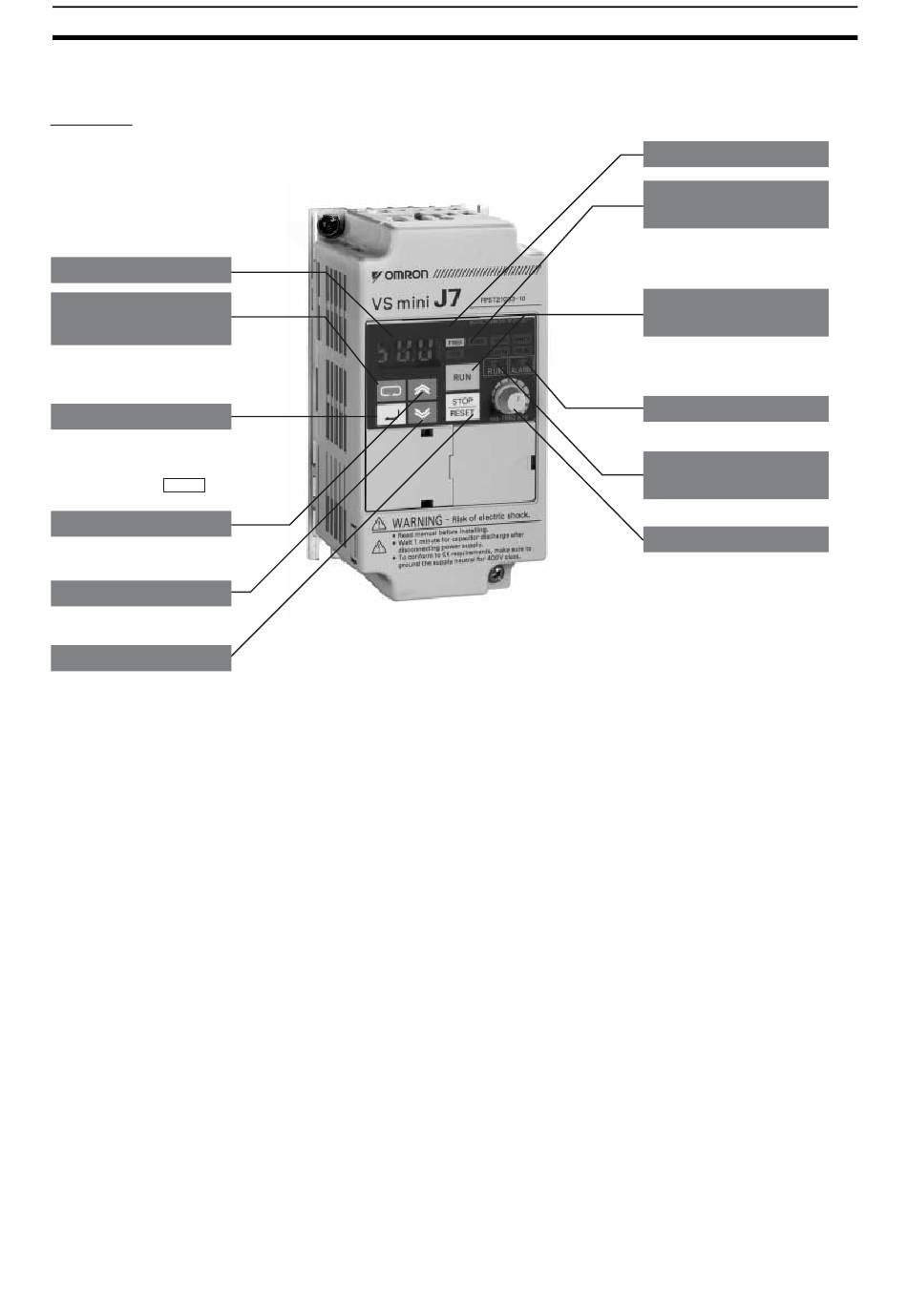

1-2 Nomenclature
Panneau
Affichage des données
Touche de sélection
d'affichage
Bascule les fonctions parmi les
voyants d'affichage de fonctions.
Touche Entrée
Entre les données lors de la définition
des constantes.
Après avoir sélectionné un n˚ de
constante en mode PRGM , les
données apparaissent.
Touche Augmenter
Augmente le n˚ de constante ou
les données.
Touche Diminuer
Diminue le n˚ de constante ou les
données.
Touche Stop/Reset
Appuyer pour arrêter le moteur.
En cas de défaillance, réinitialise
le variateur.
Remarque 1. Le capot avant fait office de capot de bornes. Il est impossible de retirer la
console numérique.
2. Au lieu de trous de montage, chacun des modèles ci-dessous intègre des
découpes en U situées en diagonale.
CIMR-J7AZ20P1 (0,1 kW),
CIMR-J7AZ20P2 (0,25 kW),
CIMR-J7AZ20P4 (0,55 kW) et
CIMR-J7AZ20P7 (1,1 kW)
CIMR-J7AZB0P1 (0,1 kW),
CIMR-J7AZB0P2 (0,25 kW) et
CIMR-J7AZB0P4 (0,55 kW)
Chapitre 1-2
Console numérique
Voyant d'affichage
de fonction
La fonction sélectionnée s'allume
(voir les fonctions ci-dessous). Ses
données sont affichées à l'écran.
Touche
de fonctionnement
Appuyer pour démarrer le moteur.
Le voyant RUN est allumé pendant
le fonctionnement.
Voyant d'alarme
Voyant
de fonctionnement
Réglage de la fréquence
Définit la fréquence de fonctionnement.
