Présentation de l'utilisation

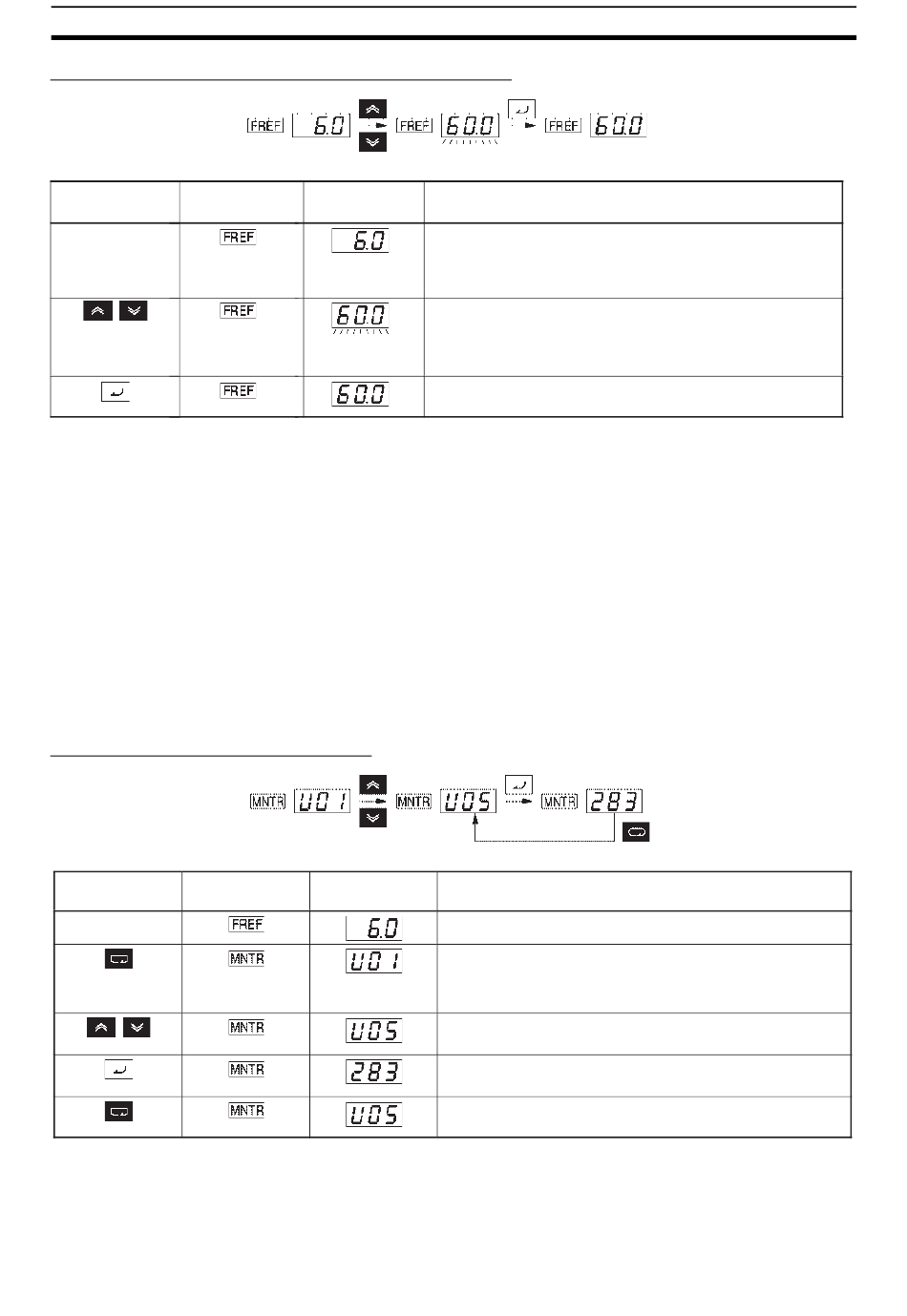

Exemple de réglage de la fréquence de référence
Séquence des
Voyant
opérations
Remarque

Exemple d'affichage multifonction

Séquence des Voyant
opérations
36
Exemple
d'affichage
Sous tension
Remarque Si le voyant FREF ne s'allume pas, appuyez
Utilisez la touche Augmenter ou Diminuer pour définir
la fréquence de référence.
L'affiche des données clignote lors du réglage
de la fréquence de référence (voir remarque 1).
Appuyez sur la touche Entrée pour valider le point de consigne
et l'affichage des données s'allume (voir remarque 1).
1. Vous ne devez pas appuyer sur la touche Entrée lors du réglage du
paramètre n08. En effet, la fréquence de référence change lors de la
modification du point de consigne à l'aide de la touche Augmenter ou
Diminuer alors que l'affichage des données s'allume en permanence.
2. La fréquence de référence peut être définie dans l'un des cas suivants.
• Le paramètre n03 de sélection de la fréquence de référence est défini sur 1
(la fréquence de référence 1 est activée) et le variateur est en mode distant.
• Le paramètre n07 de sélection de la fréquence en mode local est défini sur 1
(la console numérique est activée) et le variateur est en mode local.
• Les fréquences de référence 2 à 8 sont définies en entrée pour le
fonctionnement de vitesse à pas multiples.
3. La fréquence de référence peut être modifiée même pendant une opération.
Affichage
Alimentation ON
Appuyez plusieurs fois sur la touche Mode jusqu'à
ce que le voyant MNTR s'allume.
U01 s'affiche.
Appuyez sur la touche Augmenter ou Diminuer
pour sélectionner l'élément de surveillance à afficher.
Appuyez sur la touche Entrée pour afficher les données
de l'élément de surveillance choisi.
L'affichage du numéro de surveillance réapparaît
en appuyant sur la touche Mode.
Explication
plusieurs fois sur la touche Mode jusqu'à ce
que le voyant FREF s'allume.
Explication
Chapitre 3-2
