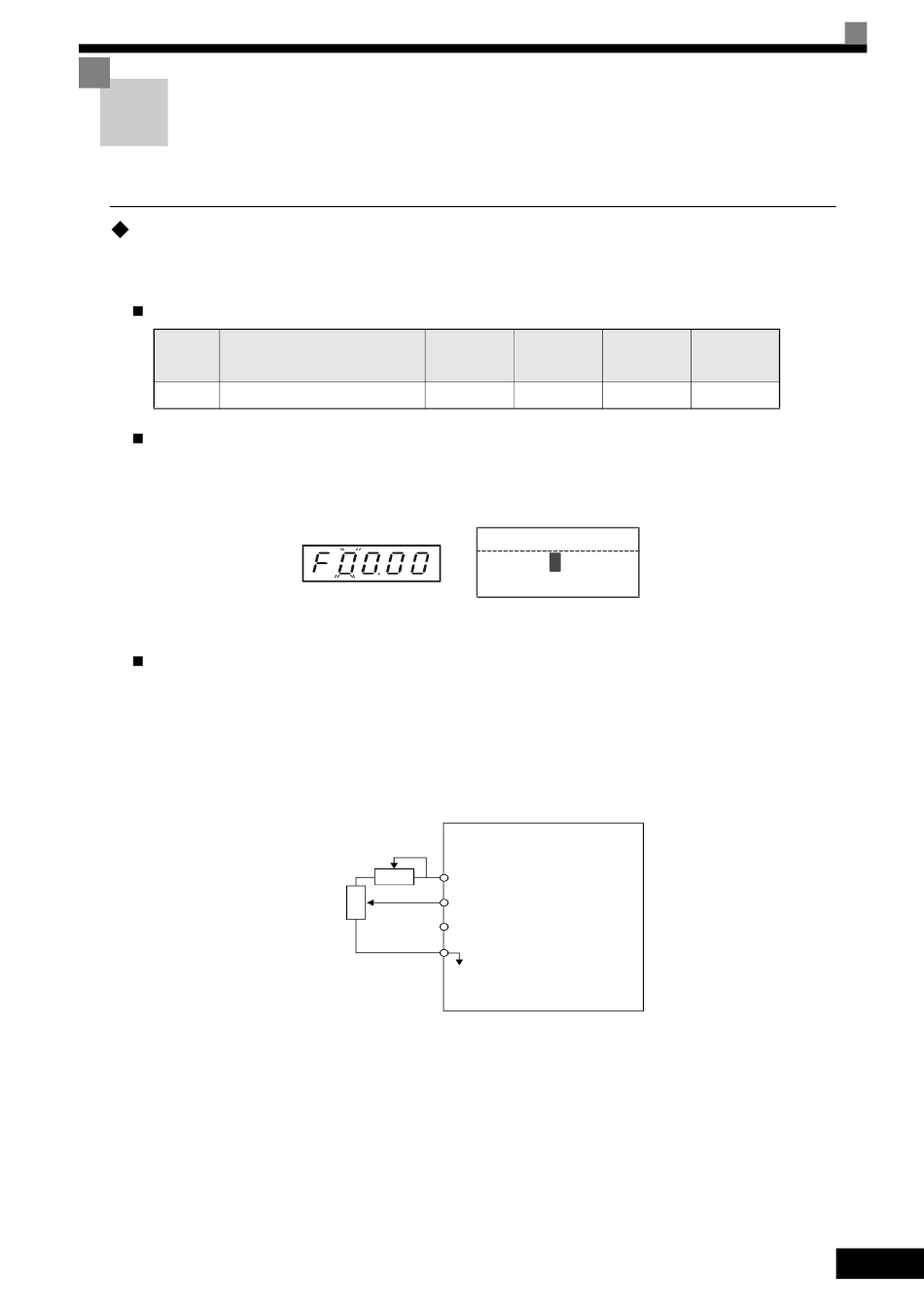

Référence de fréquence
Cette section explique comment entrer la référence de fréquence.
Sélection de la source de la référence de fréquence
Déterminez le paramètre b1-01 pour sélectionner la source de la référence de fréquence.
Paramètres connexes
Numéro de
paramètre
b1-01 Sélection de la référence
Entrée de la référence de fréquence à partir de la console numérique
Lorsque b1-01 est défini sur 0, vous pouvez entrer la référence de fréquence à partir de la console numérique.
Pour plus d'informations sur la sélection de la référence de fréquence, reportez-vous au
numérique et modes.
Fig 6.5 Affichage du paramètre de fréquence avec une console numérique LED et LCD
Entrée de la référence de fréquence en utilisant la tension (paramètre analogique)
Lorsque b1-01 est défini sur 1, vous pouvez entrer la référence de fréquence à partir de la borne du circuit de
contrôle A1 (entrée de tension) ou de la borne du circuit de contrôle A2 (entrée de tension ou de courant).
Entrée de la référence de fréquence de vitesse maître seulement
Si vous n'entrez que la référence de fréquence de vitesse maître, entrez la référence de tension dans la
borne A1 du circuit de contrôle.
Fig 6.6 Entrée de la référence de fréquence de vitesse maître
Plage de
Nom
réglage
0 à 3
-DRIVE-
U1 - 01 = 60.00Hz
2 kΩ
+V (alimentation : 15 V, 20 mA)
2 kΩ
A1(référence de fréquence maître)
A2(référence de fréquence auxiliaire)
AC (commun analogique)
Modification
Paramètre par
pendant le
défaut
fonctionnement
1 Non
Prêt
Réf. fréquence
0
(0.00 60.00) ~
"0.00Hz"
Variateur
Référence de fréquence
Niveau d'accès
Q
Chapitre 3, Opérateur
6-5
