Présentation

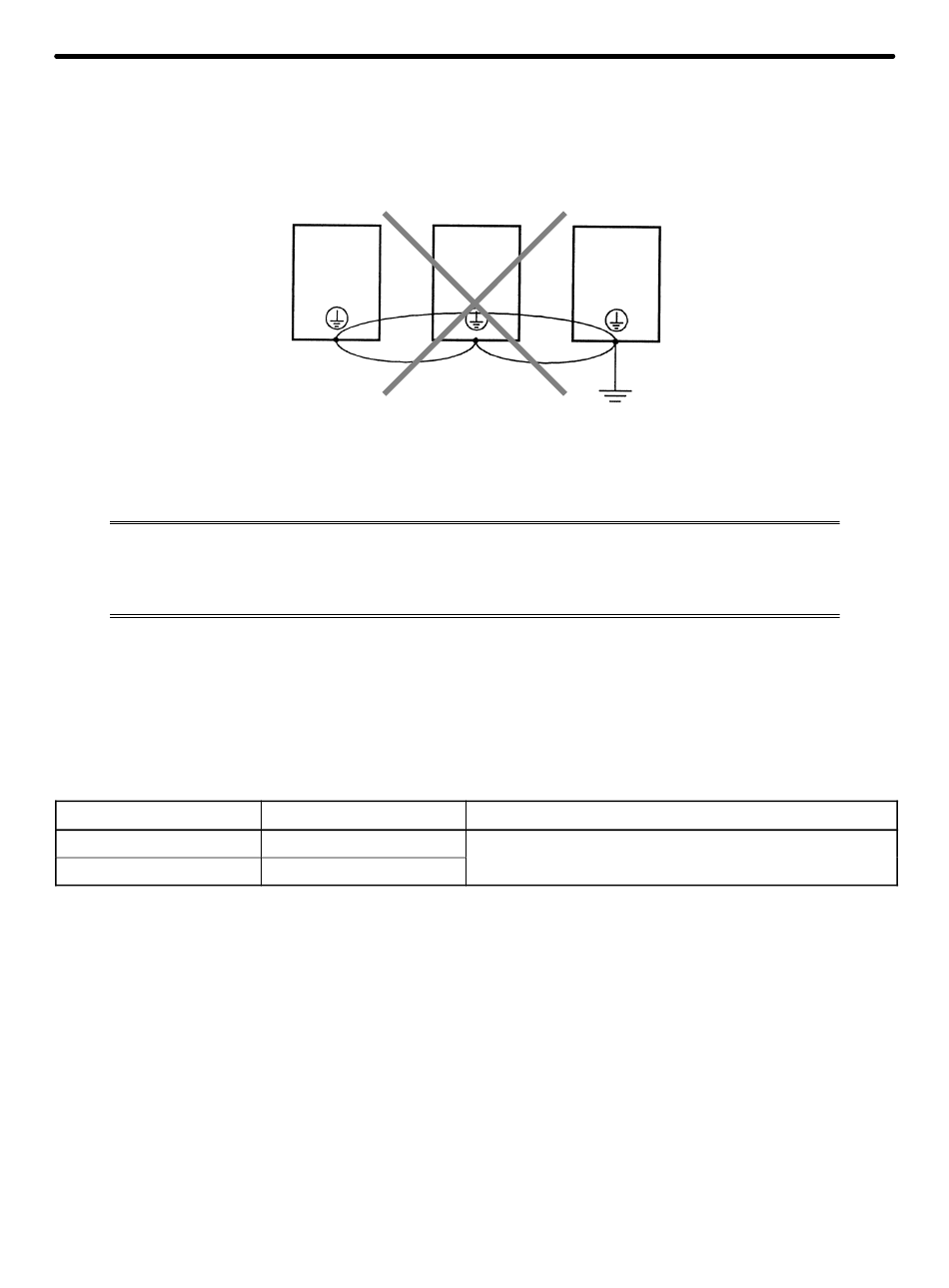

Rem. : réduisez autant que possible la longueur totale (5 m max.) entre l'électrode de
terre et la borne de terre et utilisez un câble (1,25 m
le variateur et si la distance entre l'électrode et la borne de terre est trop importante, le
potentiel de la borne de terre du variateur devient instable.
3-2-3 Câblage des bornes du circuit de contrôle
La ligne du signal de contrôle ne doit pas excéder 50 m en longueur et doit
être séparée de la ligne de puissance. Si les références de fréquence sont
entrées de façon externe, utilisez une ligne blindée à paire torsadée.
H Câblage des bornes d'entrée/sortie
Câblage des bornes d'entrée (SF, SR, S1 et SC) et des bornes de sortie en contact mul-
tifonction (MA, MB et MC) :
D Câbles à utiliser :
Type de câble
Câble simple
Câble torsadé
D Méthode de câblage
•Câblez les bornes de la façon suivante :
a) Desserrez les vis à l'aide d'un tournevis à lame fine.
b) Insérez le câble par le dessous du bornier.
c) Serrez bien les vis des bornes.
Taille du câble
2
0,5 à 1,25 mm
2
0,5 à 0,75 mm
2
min.). Le courant de fuite passe par
Câble à utiliser
Câble blindé en polyéthylène
y
Chapitre 3
y
3-17
