Chapitre 7
Annexe A
7-1
Notes sur l'utilisation des variateurs avec des moteurs
H Utilisation d'un variateur avec des moteurs standard
En cas d'utilisation d'un moteur standard avec ce variateur, la perte de puissance est
légèrement plus importante que celle occasionnée par une alimentation ordinaire.
En outre, les effets de refroidissement décroissent dans la plage de vitesse basse et
font augmenter la température du moteur. Le couple moteur doit donc être réduit dans
cette plage.
Le diagramme suivant illustre les caractéristiques de charge admissible d'un moteur
standard.
Si le couple doit être de 100 % en continu dans la plage de vitesse basse, utilisez un
moteur spécial pour variateur.

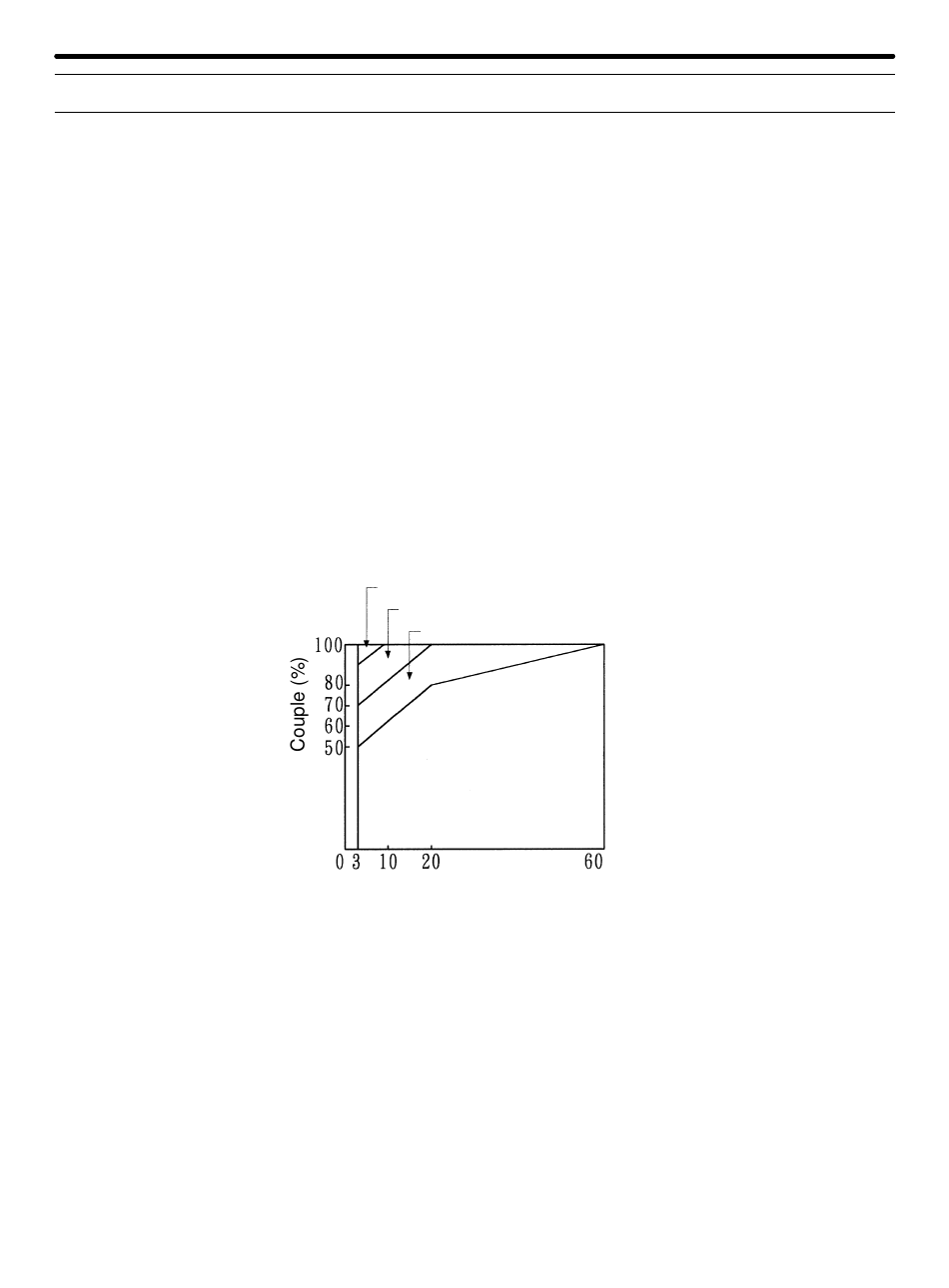

Caractéristiques de charge admissible du moteur standard
25% ED (ou 15 minutes)
40% ED (ou 20 minutes)
60% ED (ou 40 minutes)
Continu
Fréquence (Hz)
D Fonctionnement à grande vitesse
En cas d'utilisation du moteur à grande vitesse, (60 Hz ou davantage), des problèmes
peuvent apparaître dans l'équilibre dynamique, la durée de vie des roulements peut
être affectée...
D Caractéristiques de couple
Lorsque le moteur fonctionne avec le variateur, les caractéristiques de couple diffèrent
de celles relevées lors d'une utilisation avec une alimentation classique. Vérifiez les
caractéristiques de couple de la machine utilisée avec le moteur.
7-10
