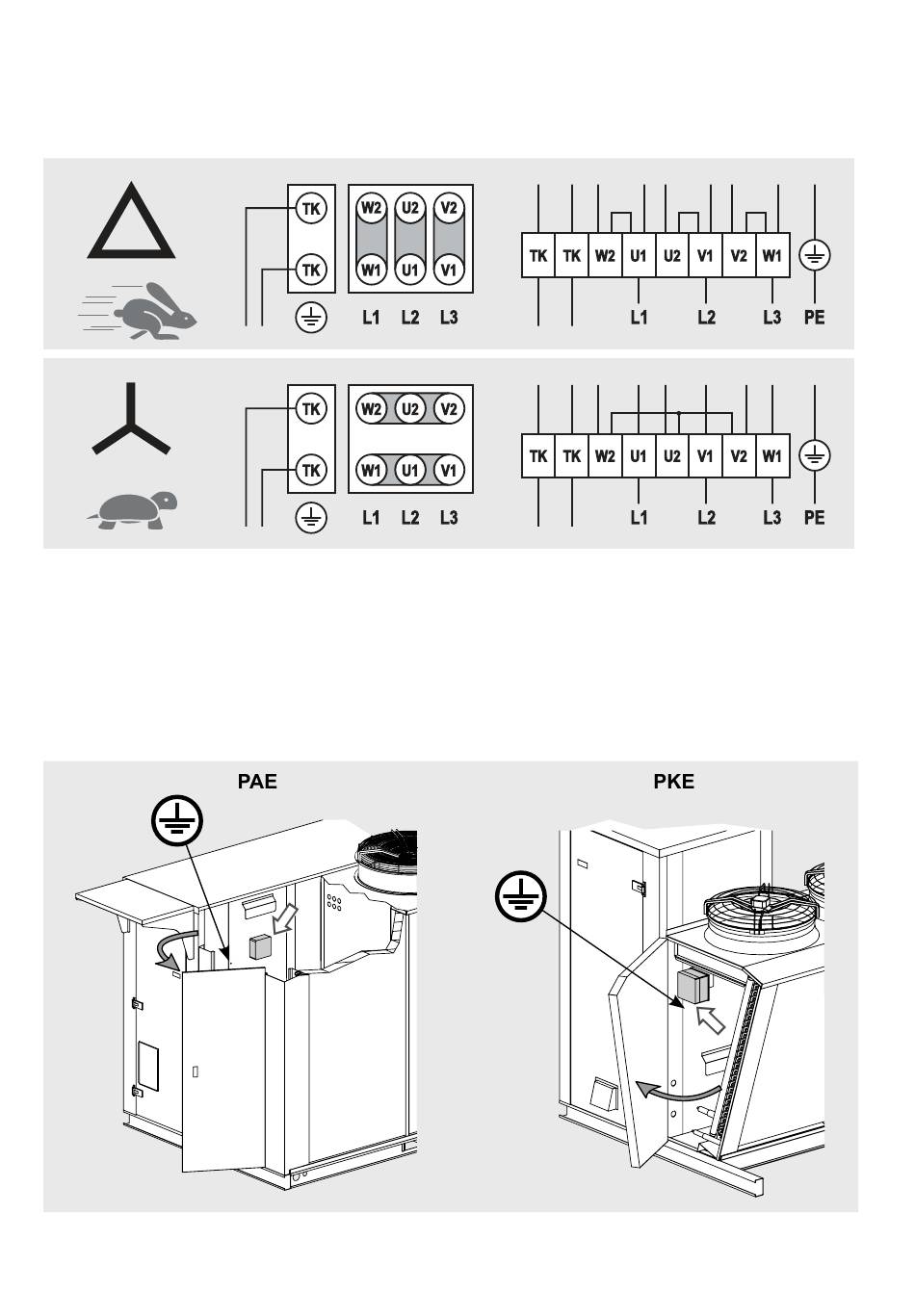

8. Esquemas eléctricos
8.1
Esquema general:
8.2
Para otras conexiones hacer referencia al esquema impreso en el interior de la caja del moto-ventilador.
8.3
Los termocontactos (TK) se deben conectar al circuito de control.
8.4
Para otras informaciones hacer referencia a los esquemas suministrados junto al modelo.
8.5
Bajo pedido, los modelos pueden suministrarse con el cableado en una caja de conexión (o un cuadro eléctrico):
8.5.1
en el PAE: mirando el modelo desde el lado del intercambiador de calor, abra la puerta del compartimento del
intercambiador de calor a la izquierda y localice la caja de conexión en el panel de separación.
8.5.2
en el PKE: mirando el modelo desde el lado del intercambiador de calor, abra la puerta del compartimento del
intercambiador de calor a la izquierda y localice la caja de conexión en el soporte fijado a la pared divisoria.
90
www.modine.com
Figura 17
