4. Inspection - Stockage
4.1
A la réception du modèle, contrôler immédiatement son intégrité; notifier immédiatement au transporteur les éventuels
dommages. L'emballage est fabriqué conformément au modèle, à des moyens de transport et de manutention appropriés.
4.2

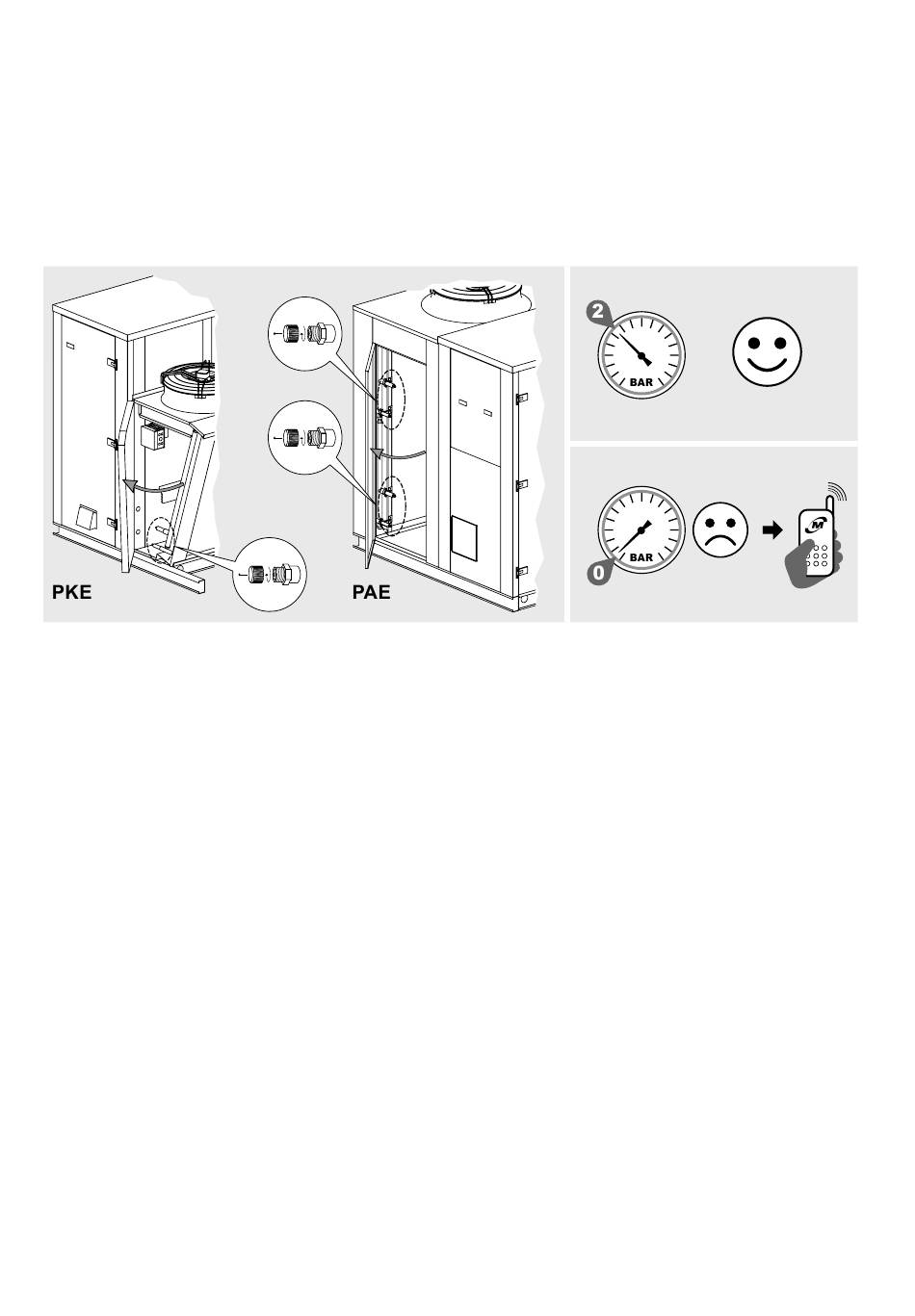

Les échangeurs des condensateurs et des refroidisseurs de gaz sont dotés d'une précharge d'air sec à 2 bar et
disposent de raccords de remplissage de 1/4" SAE. Vérifier la présence de pression; en l'absence de pression, contacter
immédiatement Modine et signaler le problème sur le document de transport. L'absence de pression indique une fuite
due à un dommage subi durant le transport.
4.3
Le modèle doit être stocké dans son emballage d'origine dans un local tempéré et à l'abri des intempéries.
4.4
Ne pas placer aucun matériel sur l'emballage.
4.5
Si un moto-ventilateur est arrêté pendant une longue période, il doit être remis en marche pendant au moins 2 heures
tous les mois pour éliminer toute trace de condensation qui se serait formée à l'intérieur du moteur.
4.6
Appliquer les règles suivantes quand l'unité doit rester longtemps en magasin. L'unité doit être stockée à l'intérieur,
orientée selon sa position de fonctionnement ; ceci assure la fonction des trous de drainage des ventilateurs. Avec l'unité
stockée dans un lieu humide, il faut examiner le revêtement extérieur pour s'assurer qu'il n'y ait pas d'endroits abîmés;
éventuellement les repeindre. Les ventilateurs doivent être protégés à l'aide d'un film en plastique renforcé ou d'une autre
protection mécanique contre l'eau et/ou les contaminants, qui pourraient endommager les moteurs. La surface libre des
ailettes doit être protégée mécaniquement avec un panneau ou autre équivalent. Durant le stockage, les ventilateurs
doivent être tournés à la main au moins une fois tous les 3 mois.
5. Manutention et installation
5.1
Le modèle emballé doit être déplacé par du personnel qualifié à l'aide d'un chariot élévateur à fourche de capacité
adéquate, ou par une grue et/ou un pont roulant (voir Section 7). Évitez tout mouvement brusque et ne vous tenez pas à
proximité de la zone de manœuvre. Fixez toujours les modèles sur l'engin de levage avant de les manipuler. Une grosse
bosse ou une forte poussée peut provoquer le renversement du modèle.
5.2
Veillez à ne pas incliner le modèle pendant le transport et la manutention. Risque de basculement.
5.3
Lors du transport et de la manipulation du modèle emballé, n'exercez pas de pression inadéquate sur l'emballage.
Gardez toujours l'emballage dans la position indiquée par le graphique ci-dessus.
5.4
Utilisez toujours un équipement de protection individuelle (EPI - voir Chap. 12) pour transporter et manipuler le modèle
emballé. Faites attention aux parties saillantes et tranchantes (par exemple, les ailettes du paquet aileté).
5.5
Pour la manutention avec un chariot élévateur, les supports de levage doivent être plus longs que la profondeur du colis
et/ou du modèle.
104
www.modine.com
Figure 2
