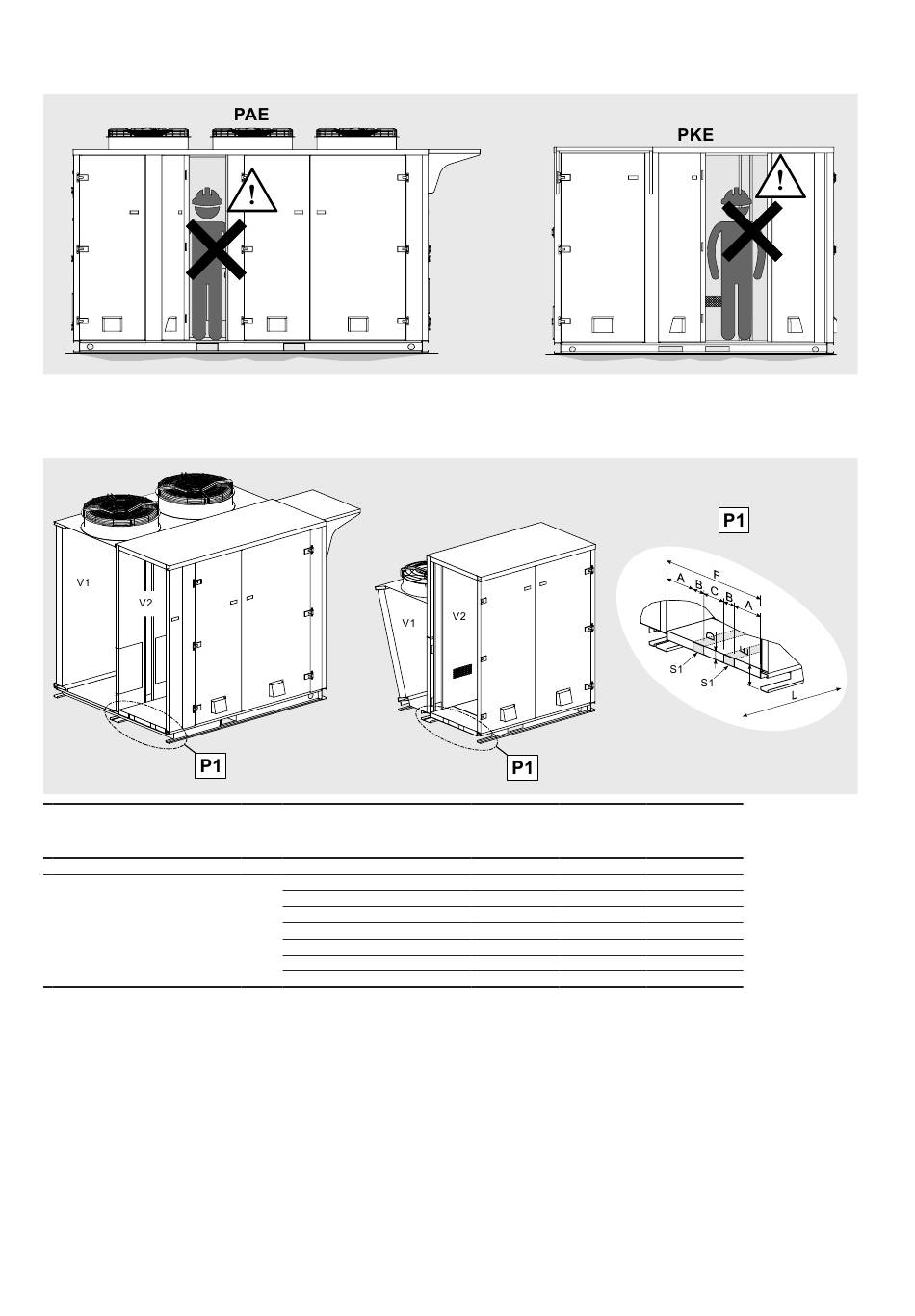

6.22 Per un adeguato sostegno del rack del cliente, il pavimento del vano tecnico è dotato di n. 2 supporti ad omega, disposti
come in figura, su tutta la lunghezza del pannello del pavimento. Per qualsiasi ulteriore dettaglio contattare Modine.
Modello
Motoventilatori
Dimensioni [mm]
6.23 Durante le fasi di allestimento o durante l'esercizio del modello è possibile procedere all'apertura delle porte mediante le
chiavi fornite unitamente al modello.
6.24 In caso di necessità, durante le fasi di allestimento del modello, tutte le porte del vano scambiatore di calore possono
essere rimosse. Le operazioni devono essere riservate a personale autorizzato e qualificato.
6.25 Prima di procedere alla rimozione delle porte, localizzare le bussole M8 presenti sulla piega superiore: fissare golfari M8
di sollevamento e assicurare il carico ad un carroponte o gru o mezzo idoneo. Considerare che il peso della porta può
essere >50 kg. Rimuovere quindi le porte svitando le viti di fissaggio delle cerniere.
6.26 E' vietato transitare o sostare sotto un carico sospeso.
6.27 Si raccomanda l'uso dei DPI (v. Sez. 12). Prestare particolare attenzione alle lamiere che possono presentare bordi
taglienti: utilizzare guanti idonei.
12
www.modine.com
AGC PAE83
n° x Ø mm 3x800
A 193
B 104
C 311
D 60
E 175
F 905
L 3968
Figura 7
PAE85 PAE93
5x800 3x910
193 193
104 104
311 311
60 60
175 175
905 905
5862 3968
Figura 8
V1 - Vano scambiatore di calore
V2 - Vano tecnico
S1 - Supporto ad omega
PAE95 PKE73
5x910 3x710
193 253
104 104
311 191
60 60
175 140
905 905
5862 2822
