Logik der Sammelstörmeldung (SSM)
Im Menü 5.59 kann die gewünschte Logik der
Sammelstörmeldung gewählt werden:
• „Fall": negative Logik (fallende Flanke)
• „Raise": positive Logik (steigende Flanke)
Integrierter Warnsummer
Je nach Anwendungsfall des Schaltgerätes kann
der interne Warnsummer wie folgt parametriert
werden (Menü 5.66):
• „off": abgeschaltet – keine Warnfunktion
• „Error" der Warnsummer ertönt, wenn ein Fehler
im System auftritt
• „Run": der Warnsummer ertönt, wenn mindestens
eine Pumpe läuft
Ausgang für ein externes Meldegerät
Je nach Anwendungsfall des Schaltgerätes kann
der 24V(DC)-Ausgang für ein externes Meldegerät
wie folgt parametriert werden (Menü 5.67):
• „off": abgeschaltet – keine Warnfunktion
• „Error": der Ausgang wird aktiviert, wenn ein Feh-
ler im System auftritt
• „Run": der Ausgang wird aktiviert, wenn mindes-
tens eine Pumpe läuft
•
Feldbusanbindung
Das Schaltgerät ist serienmäßig für die Anbindung
über ModBus RTU vorbereitet. Die Verbindung
wird über eine RS485-Schnittstelle hergestellt
(elektrischen Anschluss laut Kapitel 7.2.12).
Das Schaltgerät arbeitet als Modbus-Slave.
Die grundlegenden Einstellungen sind in den
Menüs 2.01 bis 2.05 vorzunehmen.
Über die Modbus-Schnittstelle können verschie-
denen Parameter gelesen und teilweise auch
geändert werden. Eine Übersicht der einzelnen
Parameter sowie eine Beschreibung der verwen-
deten Datentypen sind im Anhang abgebildet.
6.2.2 Bedienung des Schaltgerätes
Bedienelemente
• Hauptschalter Ein/Aus (abschließbar in
Position „Aus")
• Die Steuerung des Menüs erfolgt über den
Bedienknopf:
• Drehen: Auswahl bzw. Werte einstellen
• Drücken: Menüebene wechseln bzw. Wert
bestätigen

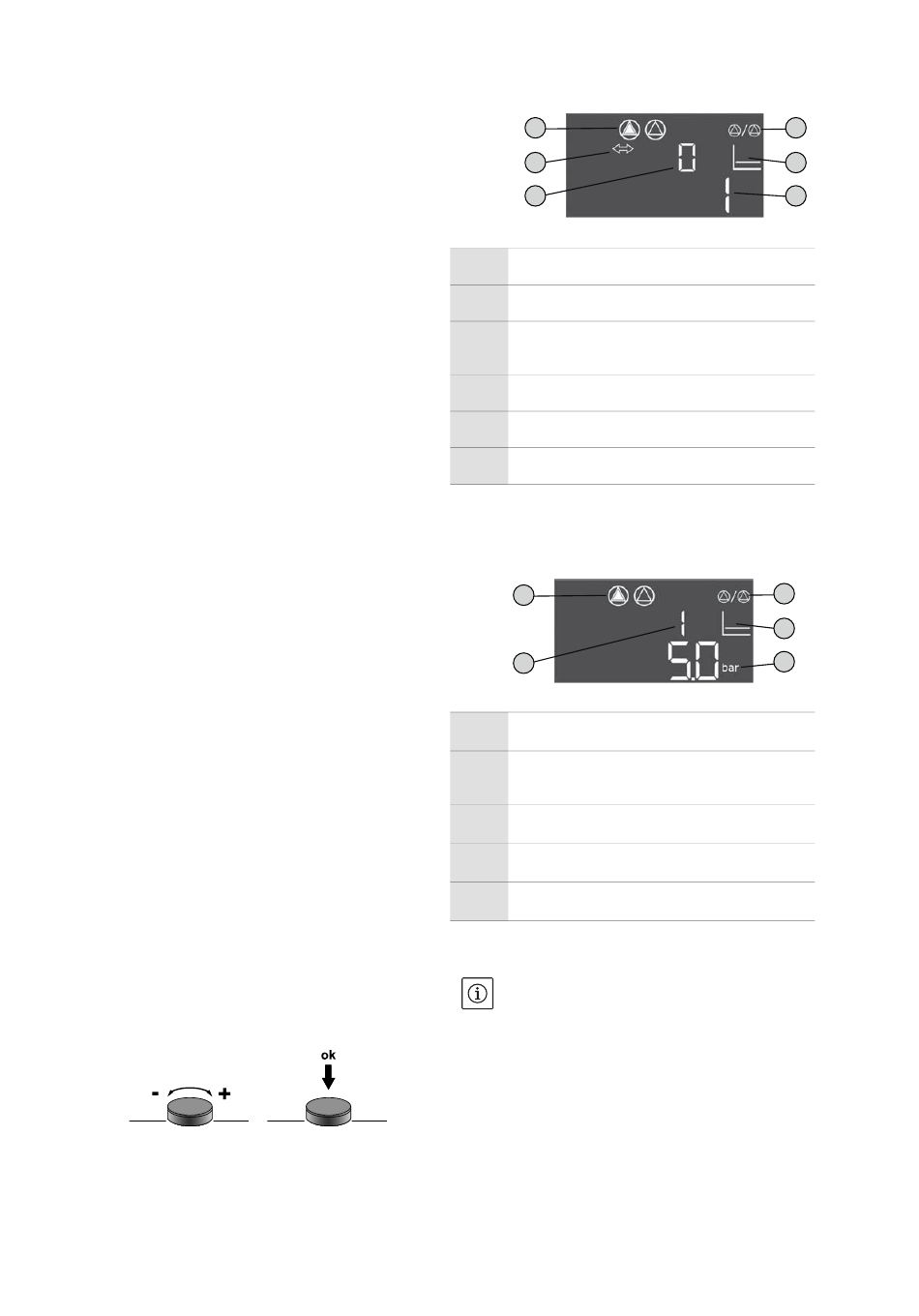

Fig. 17.: Bedienung
• Das LCD-Display zeigt die Betriebszustände der
Pumpen und des Reglers an.
Einbau- und Betriebsanleitung Wilo-Control EC-Fire
Fig. 18.: Displaydarstellung mit Druckschalter
1
2
3
1 Aktueller Pumpenstatus: Anzahl angemeldeter
Pumpen; Pumpe ein/Pumpe aus
2 Gerät ist im Feldbusbetrieb
3 Anzeige des Volumenstromes (0 = Volumenstrom
ist kleiner als Nullmengenschwelle; 1 = Volumen-
strom ist größer als Nullmengenschwelle)
4 Schaltzustand des Druckschalters
(0 = Kontakt offen; 1 = Kontakt geschlossen)
5 Anzeige der Betriebsart (hier immer: p-c)
6 Reservepumpe aktiviert; Grundzustand beim EC-
Fire
Fig. 19.: Displaydarstellung mit Drucksensor
1
3
1 Aktueller Pumpenstatus: Anzahl angemeldeter
Pumpen; Pumpe ein/Pumpe aus
3 Anzeige des Volumenstromes (0 = Volumenstrom
ist kleiner als Nullmengenschwelle; 1 = Volumen-
strom ist größer als Nullmengenschwelle)
4 Aktueller Systemdruck
5 Anzeige der Betriebsart (hier immer: p-c)
6 Reservepumpe aktiviert; Grundzustand beim
EC-Fire
HINWEIS
Die Hintergrundbeleuchtung des Displays wird
nach 6 Minuten ohne Bedienung abgeschaltet.
Leuchtet oder blinkt direkt nach dem Einschalten
die rote Störungs-LED, beachten Sie die Angaben
zum Fehlercode im Display!
Eine Übersicht aller Symbole finden Sie im
Anhang!
Deutsch
6
5
4
6
5
4
