3.
Introducción
3.1
Aplicación
La estación sirve para vehículos con motor de com-
bustión tradicional (aceite PAG), tanto híbridos como
eléctricos (aceite POE). La estación dispone de todas
las funciones necesarias para el mantenimiento de los
climatizadores de los vehículos.
!
La estación puede funcionar con aceite PAG o con
aceite POE. La mezcla de los dos aceites dañará el
sistema de climatización del vehículo. La estación
se entrega con un depósito de aceite nuevo para el
aceite para compresor PAG y otro para el aceite para
compresor POE. Llenar ambos depósitos con aceite
nuevo, utilizando el aceite para compresor correcto,
y siempre prestar atención para conectar el depósito
correcto.
!
La estación puede utilizarse sólo con R134a. La es-
tación no se debe utilizar para el mantenimiento de
vehículos con climatizadores que utilicen refrigeran-
tes diferentes de R134a, con el fin de evitar daños.
Antes de realizar el mantenimiento del climatizador
del vehículo, verificar qué tipo de refrigerante utiliza.
3.2
Suministro
Componente de repuesto
ACS 653
Kit de seguridad (gafas y guantes)
Instrucciones originales
Tubo de servicio alta presión
Tubo de servicio baja presión
1 x Depósito de aceite nuevo PAG 250ml
1 x Depósito de aceite nuevo POE 250ml
1 x Depósito de líquido de contraste UV 250ml SP00101915
Depósito descarga aceite 250ml
Acoplador rápido o depósito comercial
1/4" SAE
Adaptador de depósito W21.8-14 x 1/4" FL
Cable de alimentación
1)
Preensamblado
Robert Bosch GmbH
Código
‒
SP00100744
SP00D00621
1)
‒
1)
‒
SP00101914
SP00101913
SP00101727
SP00100019
SP00100080
SP00100438
Introducción | ACS 653 | 111
3.3
Descripción del aparato
1
11
10
9
8
7

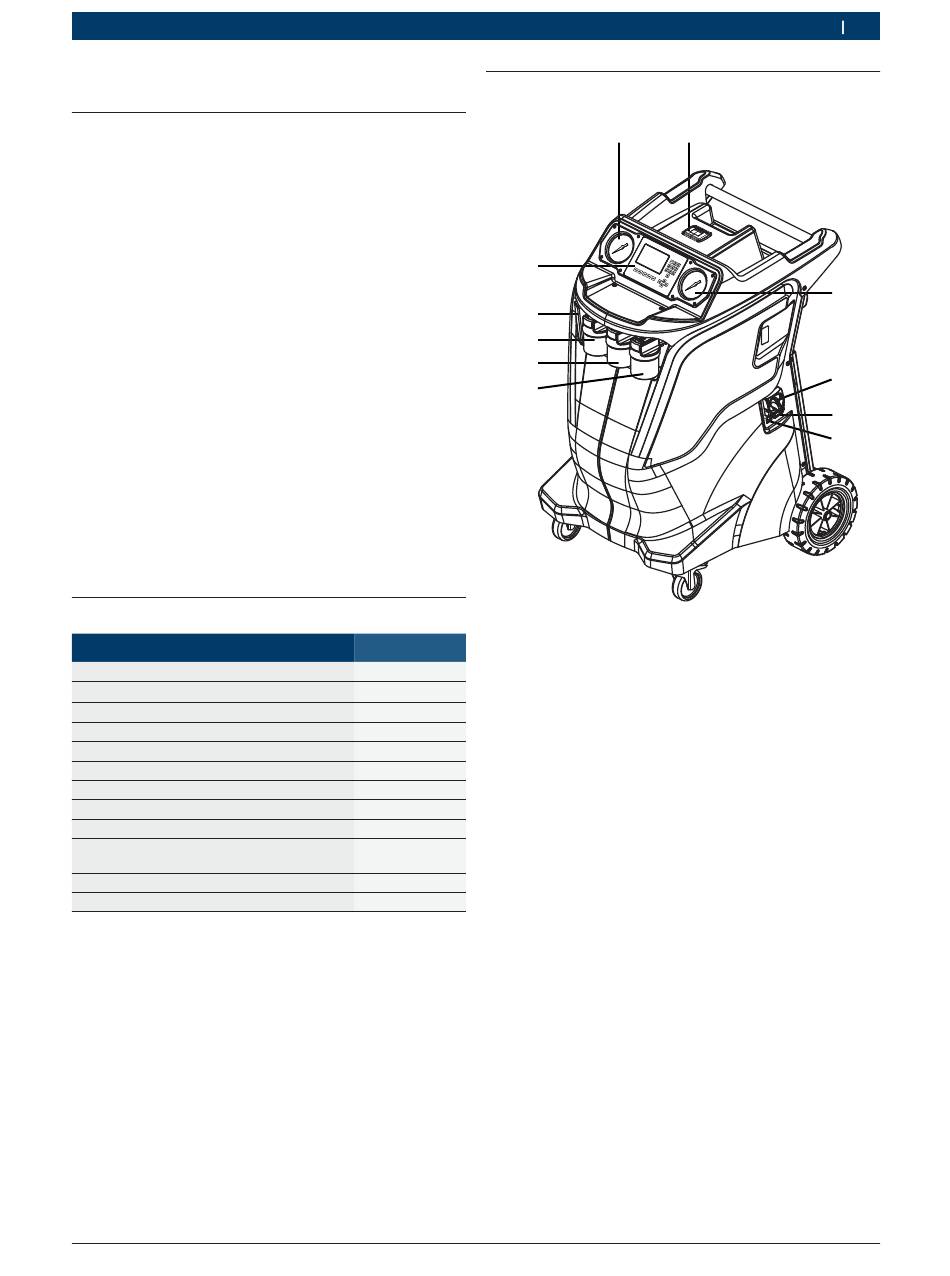

Fig. 1:
ACS 653
1 Manómetro de baja presión (LP)
2 Impresora (opcional, en dotación en los modelos P)
3 Manómetro de alta presión (HP)
4 Interruptor principal
5 Toma de alimentación
6 Fusible con restablecimiento
7 Depósito líquido de contraste UV
8 Depósito aceite nuevo (POE)
9 Depósito aceite nuevo (PAG)
10 Depósito aceite usado
11 Panel de mando y visualización
es
2
3
4
5
6
|
SP00D00621
2019-11-08
