16 | ACS 653 | Erstinbetriebnahme
5.10
Automatische interne Spülung
An dieser Stelle spült ACS 653 die internen Schlauchlei-
tungen vor den Einstellungen.
1. Mit dem Kontrollfenster den Ölstand in der Vakuum-
pumpe prüfen.
1

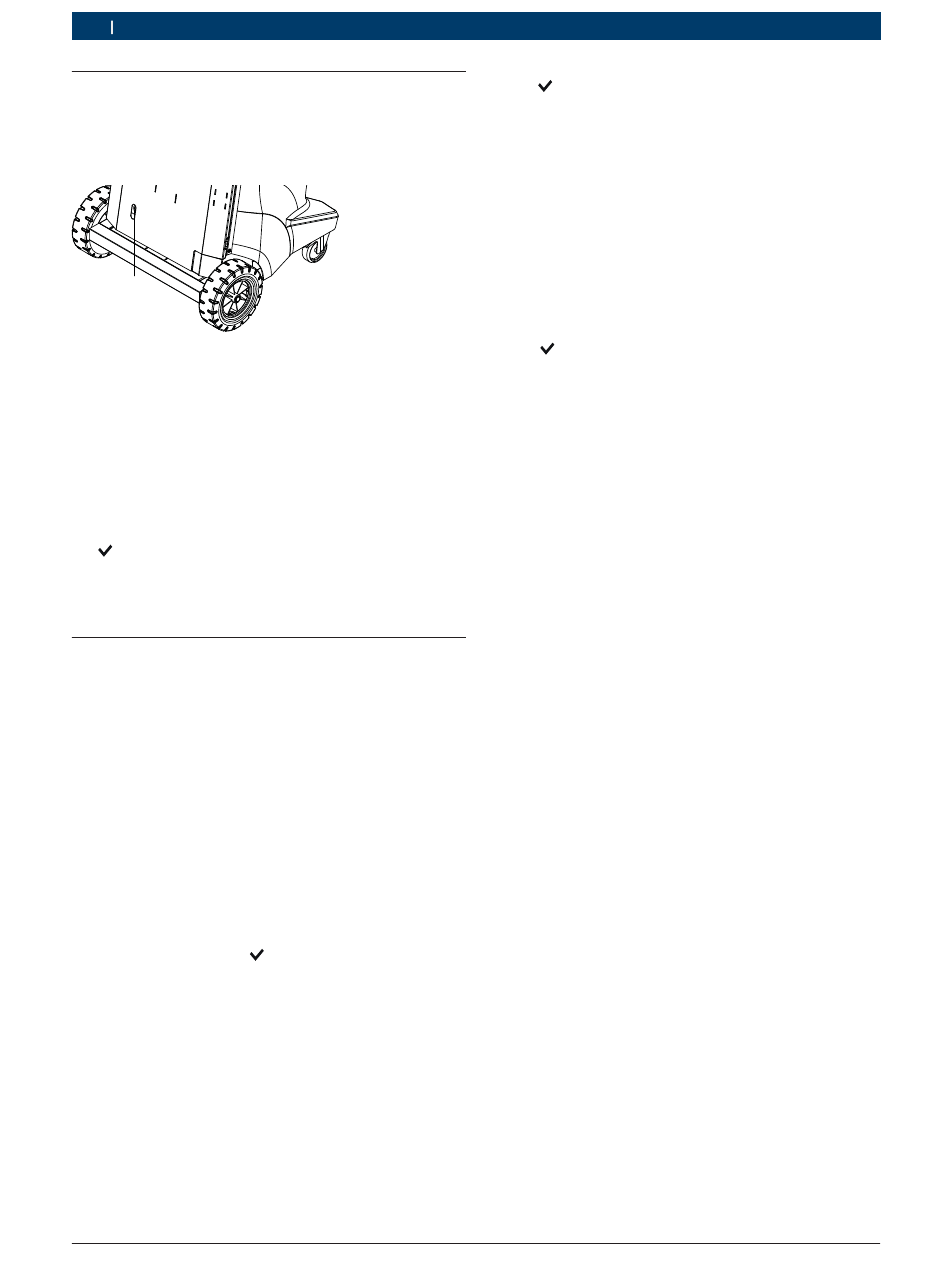

Abb. 13: Kontrolle des Ölstands der Vakuumpumpe
1 Öffnung auf der Rückseite von ACS 653 zur Kontrolle des Öl-
stands über das Kontrollfenster
2. Sobald die entsprechende Meldung eingeblendet
wird, die Service-Schlauchleitungen von ACS 653 an
die Spülanschlüsse anschließen.
3. Die Anschlüsse der Service-Schlauchleitungen öffnen,
indem man die Nutmuttern im Uhrzeigersinn dreht.
4.
wählen.
"
ACS 653 führt eine Spülung der internen Leitungen
durch und erzeugt dann ein akustisches Signal, sobald
der Prozess beendet ist.
5.11
Kältemittelflasche nachfüllen
Diese Funktion dient dazu, das Kältemittel von einer
externen in die interne Kältemittelflasche von ACS 653
umzufüllen. Die Füllmenge der internen Kältemittelfla-
sche beträgt 19.4 kg.
i
Mit der Pfeiltaste kann der Cursor verstellt werden.
Um einen Wert einzugeben, das Tastenfeld verwenden.
1. Auf ACS 653 werden die Felder angezeigt, über die
die gewünschte Nachfüllmenge, die einfüllbare Menge
und die aus der internen Kältemittelflasche rück-
gewinnbare Kältemittelmenge eingegeben werden
können.
2. Die Nachfüllmenge der internen Kältemittelflasche
eingeben, weiter mit
i
Mindestens 4 kg (8,0 lb) Kältemittel hinzufügen, um
sicherzustellen, dass eine ausreichende Menge Käl-
temittel für den Nachfüllvorgang verfügbar ist.
3. Die Niederdruck-Service-Schlauchleitung (Blau) am
Anschluss der externen Kältemittelflasche anschließen.
4. Das Anschlussventil an der Leitung öffnen, indem
man die Nutmutter im Uhrzeigersinn dreht.
5. Die externe Kältemittelflasche so anordnen, dass das
Kältemittel in den Anschluss fließt.
6. Das Ventil der externen Kältemittelflasche öffnen.
|
SP00D00621
2019-11-08
.
7. Mit
den Füllvorgang der Kältemittelflasche starten.
"
ACS 653 beginnt mit dem Auffüllen der internen Kälte-
mittelflasche. Diese Phase dauert ca. 15 – 20 Minuten.
i
ACS 653 stoppt, sobald die vorgegebene Kältemit-
telmenge in die interne Kältemittelflasche umgefüllt
wurde oder sobald die externe Kältemittelflasche
leer ist.
8. Die Anweisungen am Display befolgen.
9. Das Anschlussventil schließen, indem man die Nut-
mutter entgegen dem Uhrzeigersinn dreht.
10. Das Ventil der externen Kältemittelflasche schließen.
11. Mit
zurück zum Funktionsmenü.
"
ACS 653 ist betriebsbereit.
i
Bevor ACS 653 in Betrieb gesetzt wird, muss die
gesamte Erstinbetriebnahme vervollständigt werden.
Andernfalls wird die Erstinbetriebnahme bei jedem
Einschalten von ACS 653 vorgeschlagen.
i
Die Waage muss nicht geeicht werden, da dies be-
reits werksseitig erfolgt ist.
i
Nachdem die Kältemittelflasche befüllt wurde, zeigt
das Display eine andere Menge als die programmier-
te. Die von ACS 653 angezeigte verfügbare Kältemit-
telmenge ist um ca. 2.2 kg geringer als die tatsäch-
liche Kältemittelmenge, die zuvor hinzugefügt wurde.
Robert Bosch GmbH
