3. Introduzione
3.1 Applicazione
La stazione è adatta sia per veicoli con motore a com-
bustione tradizionale (olio PAG), sia per quelli ibridi ed
elettrici (olio POE).La stazione dispone di tutte le fun-
zioni necessarie per la manutenzione dei climatizzatori
dei veicoli.
!
La stazione può funzionare con olio PAG o con olio
POE. La miscela dei due olii causa il danneggiamen-
to del sistema di climatizzazione veicolo. La stazio-
ne viene consegnata con un serbatoio olio nuovo
per l'olio per compressore PAG e uno per l'olio per
compressore POE. Riempire entrambi i serbatoi olio
nuovo con l'olio per compressore corretto e fare
sempre attenzione a collegare il serbatoio olio nuovo
corretto.
!
La stazione può essere utilizzata solo con R134a. La
stazione non va impiegata per la manutenzione di
veicoli con climatizzatori che utilizzano refrigeranti
diversi da R134a per evitare danni. Prima della ma-
nutenzione del climatizzatore, controllare il tipo di
refrigerante utilizzato nel climatizzatore del veicolo.
3.2 Fornitura
Componente ricambio
ACS 653
Kit di sicurezza (occhiali e guanti)
Istruzioni originali
Tubo di servizio alta pressione
Tubo di servizio bassa pressione
1 x Serbatoio olio nuovo PAG 250ml
1 x Serbatoio olio nuovo POE 250ml
1 x Serbatoio del liquido di contrasto UV 250ml SP00101915
Serbatoio scarico olio 250ml
Attacco rapido per serbatoio commerciale
1/4" SAE
Adattatore serbatoio W21.8-14 x 1/4" FL
Cavo alimentazione
1) Preassemblato
Robert Bosch GmbH
Codice
‒
SP00100744
SP00D00621
1) ‒
1) ‒
SP00101914
SP00101913
SP00101727
SP00100019
SP00100080
SP00100438
Introduzione | ACS 653 | 145
3.3 Descrizione dell'apparecchio
1
11
10
9
8
7

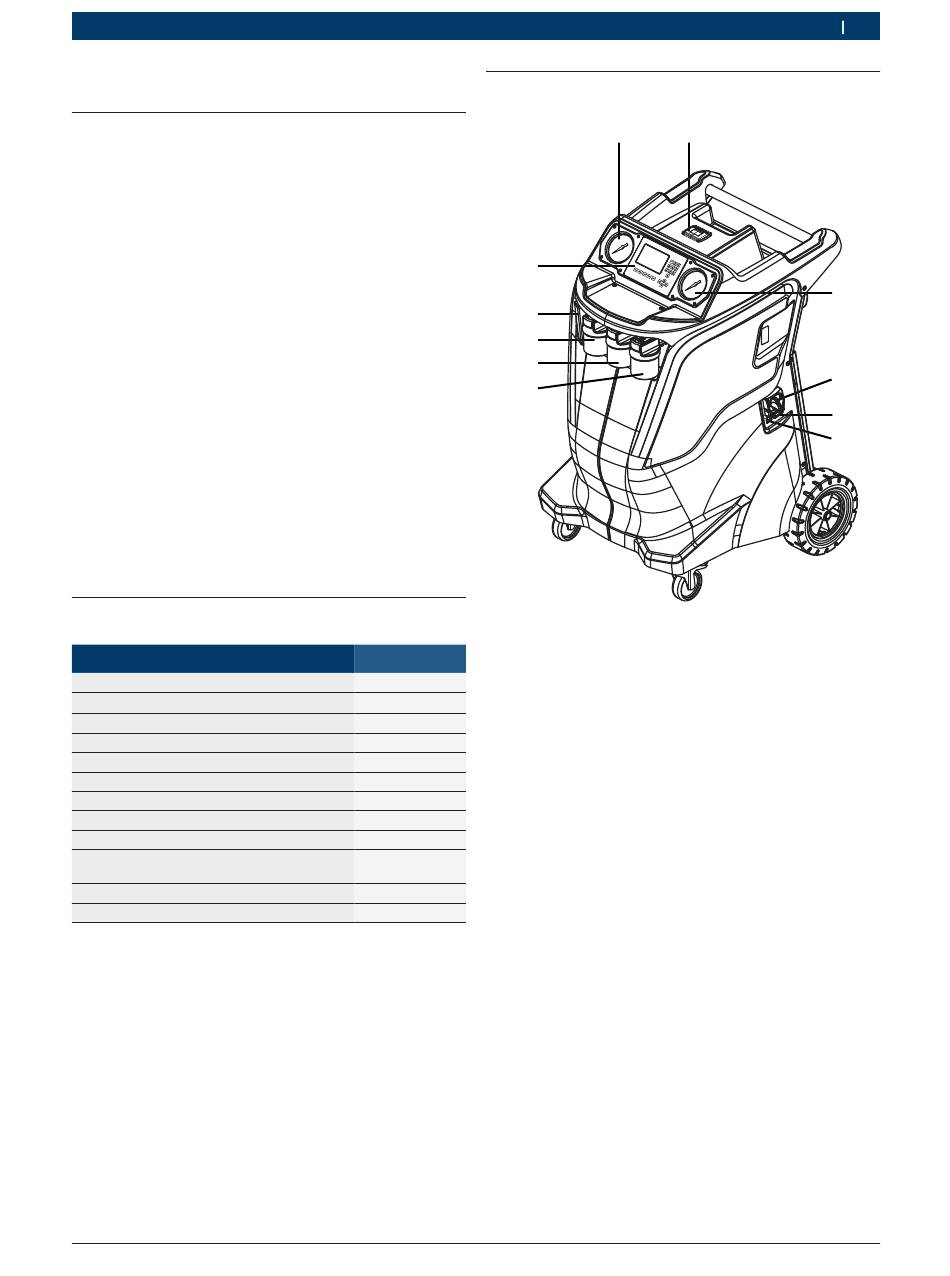

Fig. 1: ACS 653
1 Manometro bassa pressione (LP)
2 Stampante (optional, in dotazione sui modelli P)
3 Manometro alta pressione (HP)
4 Interruttore principale
5 Presa di alimentazione
6 Fusibile ripristinabile
7 Serbatoio liquido di contrasto UV
8 Serbatoio olio nuovo (POE)
9 Serbatoio olio nuovo (PAG)
10 Serbatoio olio esausto
11 Pannello di comando e visualizzazione
it
2
3
4
5
6
|
