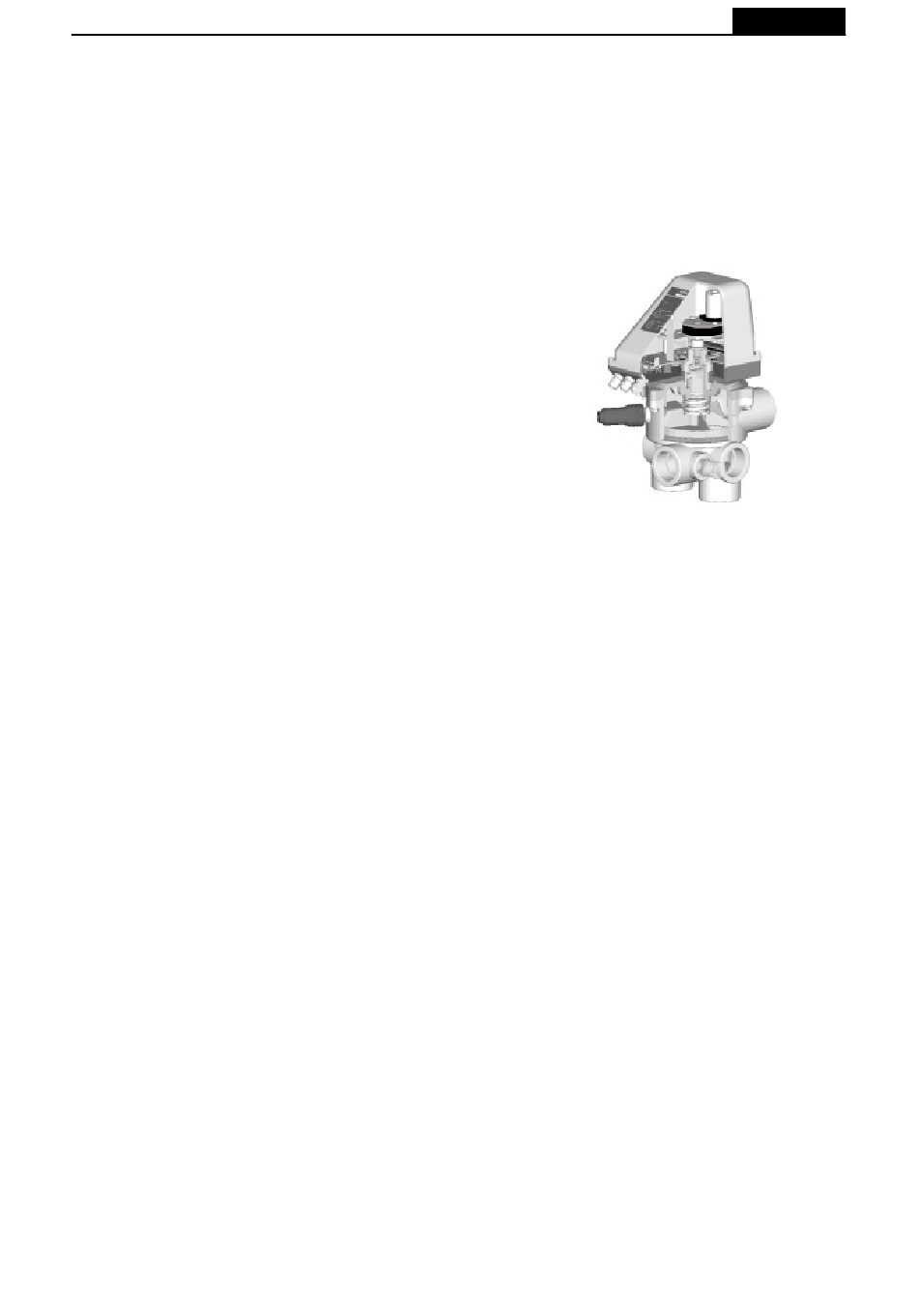

1.4 MÓDULO DE CONTROLO
É a parte da válvula que consiste num motor redutor e uma placa electrónica com fi ns de curso
para as diferentes posições de serviço da válvula.
Um circuito electrónico que dá as ordens para que se execute o programa predeterminado.
Elementos mecânicos que são os que executam o movimento da válvula.
Todo o conjunto está integrado numa caixa transparente fechada por quatro parafusos.
O módulo leva incorporado um visor de comando com botões e leds indicadores das diversas
funções.
As ligações eléctricas de entrada e saída protegem-se por meio de caixas de vedação para o perfeito
isolamento de agentes externos que possam danifi car o conjunto.
A alimentação é de 115-230 VAC 50 e 60 Hz.
2. INSTALAÇÃO
2.1 LIGAÇÕES ELÉCTRICAS.
Antes de ligar o quadro à rede eléctrica, efectuar as seguintes operações:
- Aconselha-se a tomar a alimentação ao Módulo Electrónico a partir do Quadro da Bomba de
Filtração, para tal, deve-se efectuar a ligação na saída do Diferencial ou (caso este não exista)
no Magnetotérmico. A ligação é feita nos bornes L N T. Seguidamente, ligar o outro extremo
do cabo aos bornes correspondentes L N T do Módulo Electrónico.
- Cortar o cabo de ligação de entrada à bobine do contactor (parafuso A
contacto "+" (borne J10).
- Ligar o contacto "-" (borne J10) com a bobine do contactor (parafuso A
Esquema de ligação é unido para uma melhor compreensão dessas conexões.
Todas as linhas de comunicação entre o módulo eo gabinete deve ser de 0,75 mm
o uso de mangueira de três fi os, para garantir uma perfeita vedação com a glândula.
85
PORTUGUES
) e ligar ao módulo no
1
)
1
2
. Recomendamos
