FRANÇAIS

2.3 FUSIBLE.

La plaque électronique de la vanne est équipée d'un fusible de sécurité qui sert à éviter la
détérioration de la connexion J10 de la plaque.
Comme indiqué au point précédent, une connexion incorrecte et le branchement d'autres éléments
qui augmentent la consommation de la connexion de l'électrovanne du contacteur de la pompe à
la vanne peuvent provoquer des erreurs de fonctionnement.
Pour les éviter, un fusible permet d'empêcher que la consommation de ce conducteur ne dépasse
les 0,4 A. Si le fusible ne fonctionne pas, réviser l'installation électrique en veillant à ce que
le schéma électrique soit respecté avant de remplacer le fusible par un fusible neuf de mêmes
caractéristiques (5x20).

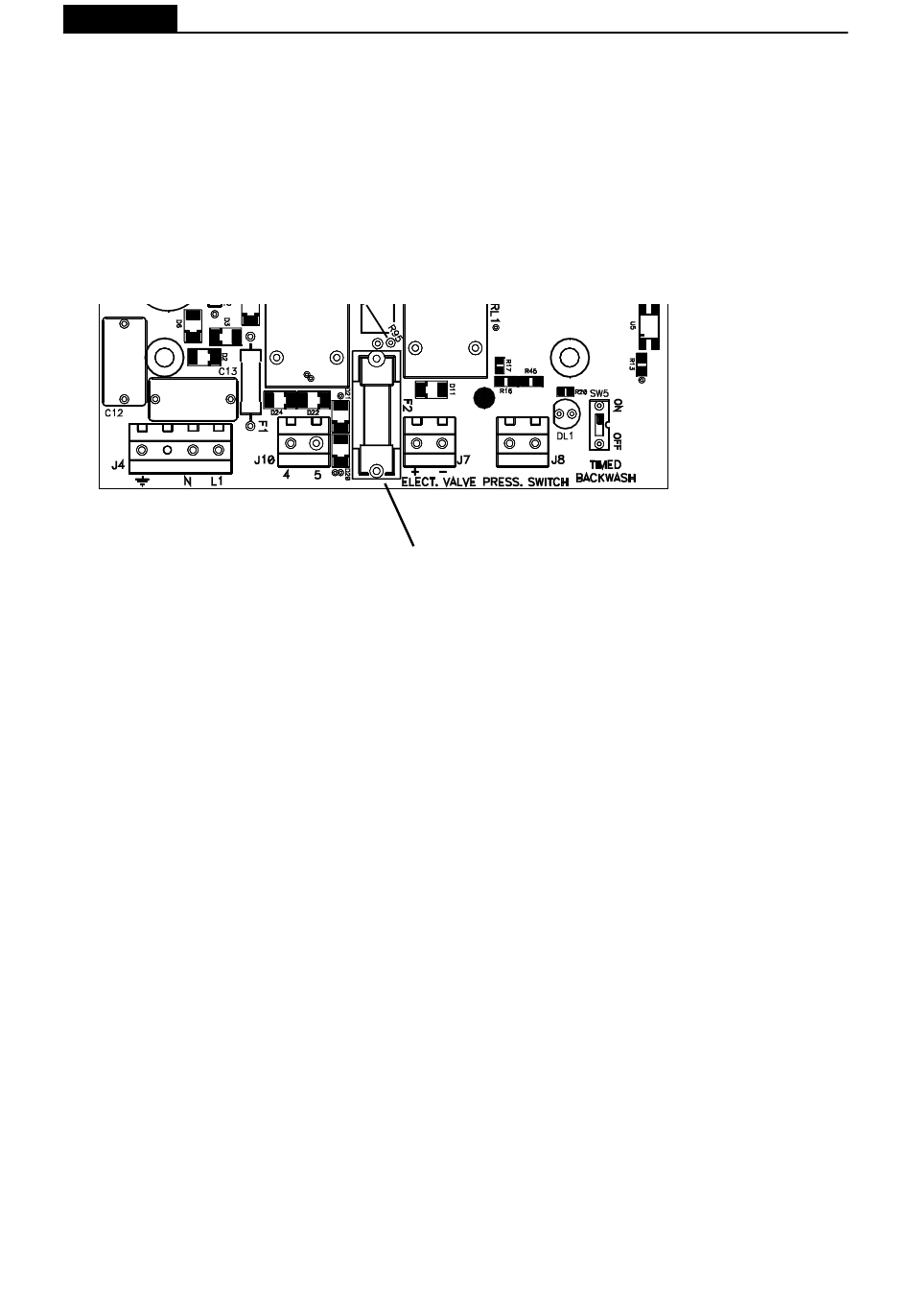

Fusible à remplacement rapide de 0,4 A

2.4 AJUSTEMENT DU PRESSOSTAT.

Utiliser le manomètre du fi ltre ou de la vanne comme référence pour la lecture de la pression.
Procéder comme suit:
1º Serrer à fond la vis (1) du pressostat (ANNEXE 1 – fi g. 1)jusqu'à arriver au niveau de la pièce
noire (il est inutile de serrer à fond).
2º Avec la pompe en marche, refermer la vanne de retour à la piscine jusqu'à pouvoir lire sur le
manomètre la pression à laquelle vous souhaitez faire fonctionner l'appareil.
3º Resserrer lentement la vis (1) (ANNEXE 1 – fi g. 1) du pressostat jusqu'à ce que le voyant de la
plaque électronique (1) s'aullume (ANNEXE 1 - detail 1). Ce voyant est visible à travers le couvercle
transparent de la partie inférieure droite.
La pompe s'arrêtera de fonctionner au bout de 10".
4º IMPORTANT: ouvrir la vanne de retour à la piscine.
5º Pour effectuer un ajustement correct il est nécessaire qu'au retour de la piscine sois montée
une vanne à boisseau.
2.5 SÉCURITÉ DE VIDANGE.
La vanne est préparée pour pouvoir installer une électrovanne au niveau du circuit d'évacuation.
Nous recommandons de l'utiliser pour éviter des pertes d'eau au cas où le fl ux électrique serait
trop faible et la vanne restait dans une position permettant à la piscine de se vider. L'électrovanne
à utiliser doit disposer d'une ouverture de pression de pompe la plus faible possible (0,4 - 0,5 bars
de pression), et la tension du solénoïde doit être de 24 V CA (voir ANNEXE 1 – Fig. 9).
28
