4. FUNKTION UND PROGRAMMIERUNG.

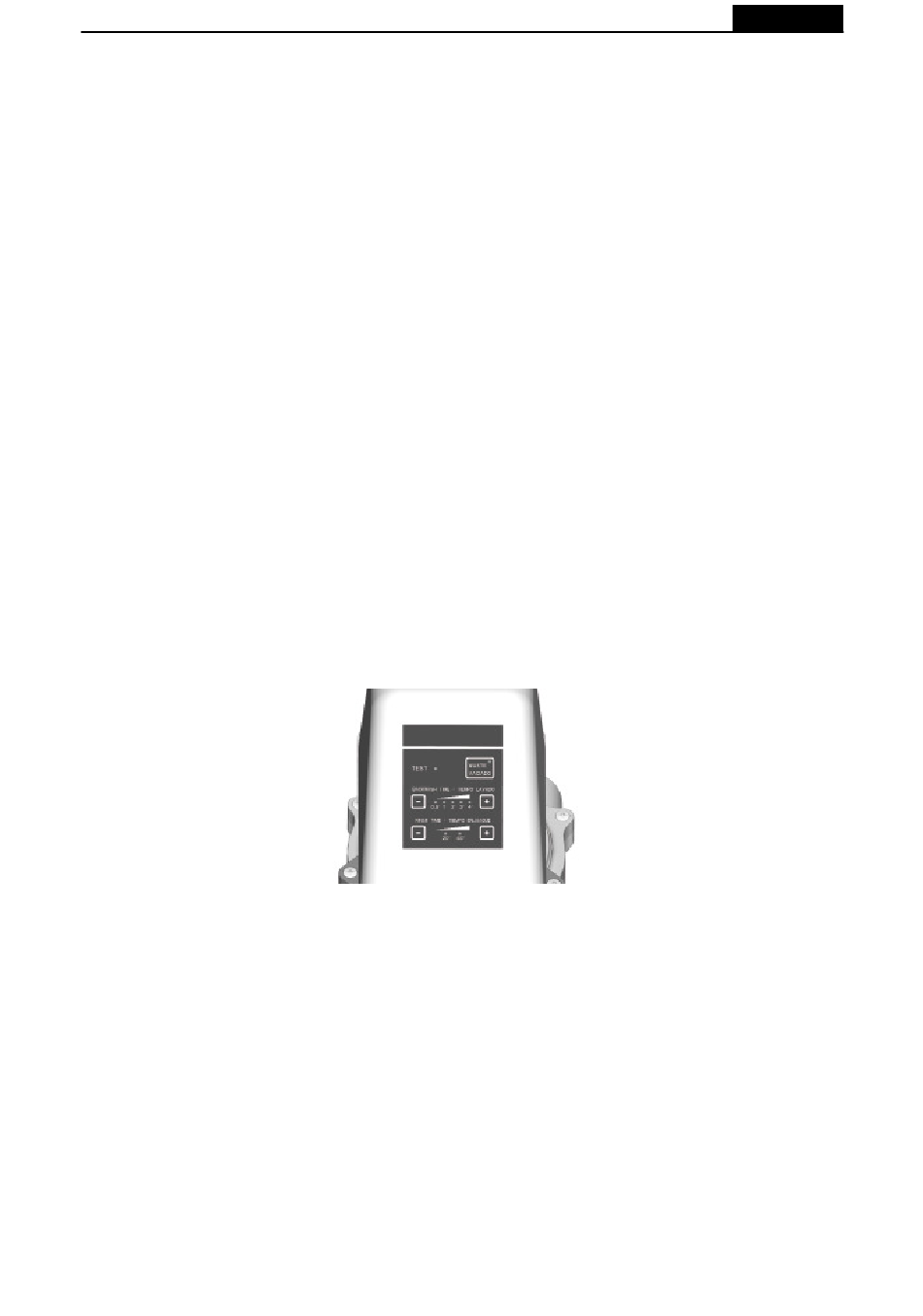

4.1 STEUERMASKE.

Im Elektrischen Moduldeckel ist eine mit Drucktastern und LED-Anzeige zur ausgeführten Funktion
ausgestattete Maske eingebaut.
(TEST) – Zeigt mögliche das Ventil beinträchtigende Störungen an. (Blinken)
(WASTE-VACIADO (ENTLEERUNG)) – Zeigt die Entleerungsfunktion an.
(-) – Wird zur Verringerung der programmierten Zeit verwendet.
(+) – Wird zur Erhöhung der programmierten Zeit verwendet.
(0.5' 1' 2' 3' 4') – Zeigt die programierte Minuten-Anzahl an.(Waschvorgang)
(20'' 40'') – Zeigt die programierte Sekunden-Anzahl an. (Spülvorgang)
Im Falle des Ausfalles von elektrischem Stromfl uss geht das zum Ausfallzeitpunkt verwendete
Wasch- und Spülzeitprogramm verloren und steht anschließend mit den Werten 0,5' y 20" zur
Neuprogrammierung an.
Zur Filterungsprogrammierung der automatischen Ventileinheit ist stets ein herkömmlicher
Steuerschrank einzusetzen (möglichst von AstralPool).
Mindestbestandteile des Steuerschranks wie folgt: Differenzialschalter (empfehlenswert),
magnetothermischer Schalter, Pumpenschütz, Positionsumschalter (Lauf "II" Zwangslauf "I") und
Programmierungsuhr

4.2 MIKROSCHALTER DES REINIGUNGSPROGRAMMS

Unten rechts an der Leiterplatte (2) (ANHANG 2 Ansicht 2) befi ndet sich der Mikroschalter zum
Ein- (Stellung "ON") und Ausschalten (Stellung "OFF") des 7-Tage-Reinigungsprogramms.
Der 7-Tage-Zähler wird in folgenden Fällen zurückgesetzt:
- nach Abschluss des 7-Tage-Reinigungsprogramms;
- wenn eine Druckreinigung beendet wird;
- wenn die Stromversorgung eingeschaltet bzw. nach einem Ausfall wiederhergestellt wird.
Solange der Mikroschalter 7 Tage auf "OFF" steht erfolgen die Reinigungsvorgänge mit Druck.

4.3 PROGRAMMIERUNG.

Filterung:
1º Filterungszeit mittels im Steuerschrank eingebauter Programmierungsuhr programmieren.
2º Waschzeit programmieren, dazu Drucktaster der elektronischen Modulmaske verwenden,
durch Betätigung von (+) bzw. (-) kann die erwünschte Zeit gewählt werden und es leuchtet
die entsprechende LED-Anzeige auf, die eingestellte Zeit erscheint in Minuten-Angabe (bei
Ausführung der Funktion durch das Ventil blinkt die Angabe).
3º Spülzeit programmieren, dazu Drucktaster der elektronischen Modulmaske verwenden, durch
Betätigung von (+) bzw. (-) kann die erwünschte Zeit gewählt werden, und es leuchtet die
entsprechende LED-Anzeige auf, die eingestellte Zeit erscheint in Sekunden-Angabe (bei
Ausführung der Funktion durch das Ventil blinkt die Angabe). Wird während des Wasch- oder
Spülbetriebes ein Taster zur Zeitabänderung betätigt, steht die neu eingestellte Zeit zur nächsten
Funktionsausführung an.
