2.3 FUSIBLE.

La placa electrónica de la válvula incluye un fusible de seguridad para evitar que la conexión J10
de la placa se dañe.
Como se especifi ca en el punto anterior, en el caso de realizar una conexión incorrecta y conectar
otros elementos que aumenten el consumo de la conexión del solenoide del contactor de la bomba
a la válvula, se pueden producir defectos de funcionamiento.
Para evitarlos, un fusible evita que el consumo de este conductor supere los 0,4 A. En el caso
que el fusible falle, revisar la instalación eléctrica de manera que se cumpla lo especifi cado en
el esquema eléctrico antes de cambiar el fusible por uno nuevo con las mismas especifi caciones
(5x20).

2.4 AJUSTE DEL PRESOSTATO.

Utilizar el manómetro del fi ltro o de la válvula como referencia para la lectura de presión.
Proceder como sigue:
1º Apretar el tornillo (1) del presostato (ANEXO 1 - Fig. 1) hasta enrasar con la pieza negra (no es
necesario apretar a fondo).
2º Con la bomba en marcha, cerrar la válvula de retorno a piscina hasta que se pueda leer en el
manómetro la presión a la cual se desea que trabaje el equipo.
3º Afl ojar lentamente el tornillo (1) (ANEXO 1 - Fig. 1) del presostato hasta que se encienda el
led de la placa electrónica (1) (ANEXO 1 - detalle 1). Este led puede verse a través de la tapa
transparente en la parte inferior derecha. Transcurridos 10" se parará la bomba.
4º IMPORTANTE abrir la válvula de retorno a piscina.
5º Para poder realizar el ajuste correctamente, es necesario que el retorno a piscina disponga de
una válvula de bola.

2.5 SEGURIDAD DE VACIADO.

La válvula va preparada para poder instalar una electro válvula al circuito de desagüe.
Se recomienda su utilización para evitar pérdidas de agua en caso de que falte fl uido eléctrico y
la válvula quedara en una posición en la cual pudiera vaciarse la piscina.
La electro válvula a utilizar debe tener una apertura de presión de bomba lo más baja posible (de
0,4 a 0,5 bars) la tensión del solenoide tiene que ser de 24 VAC.
(Ver ANEXO 1 - Fig. 9)

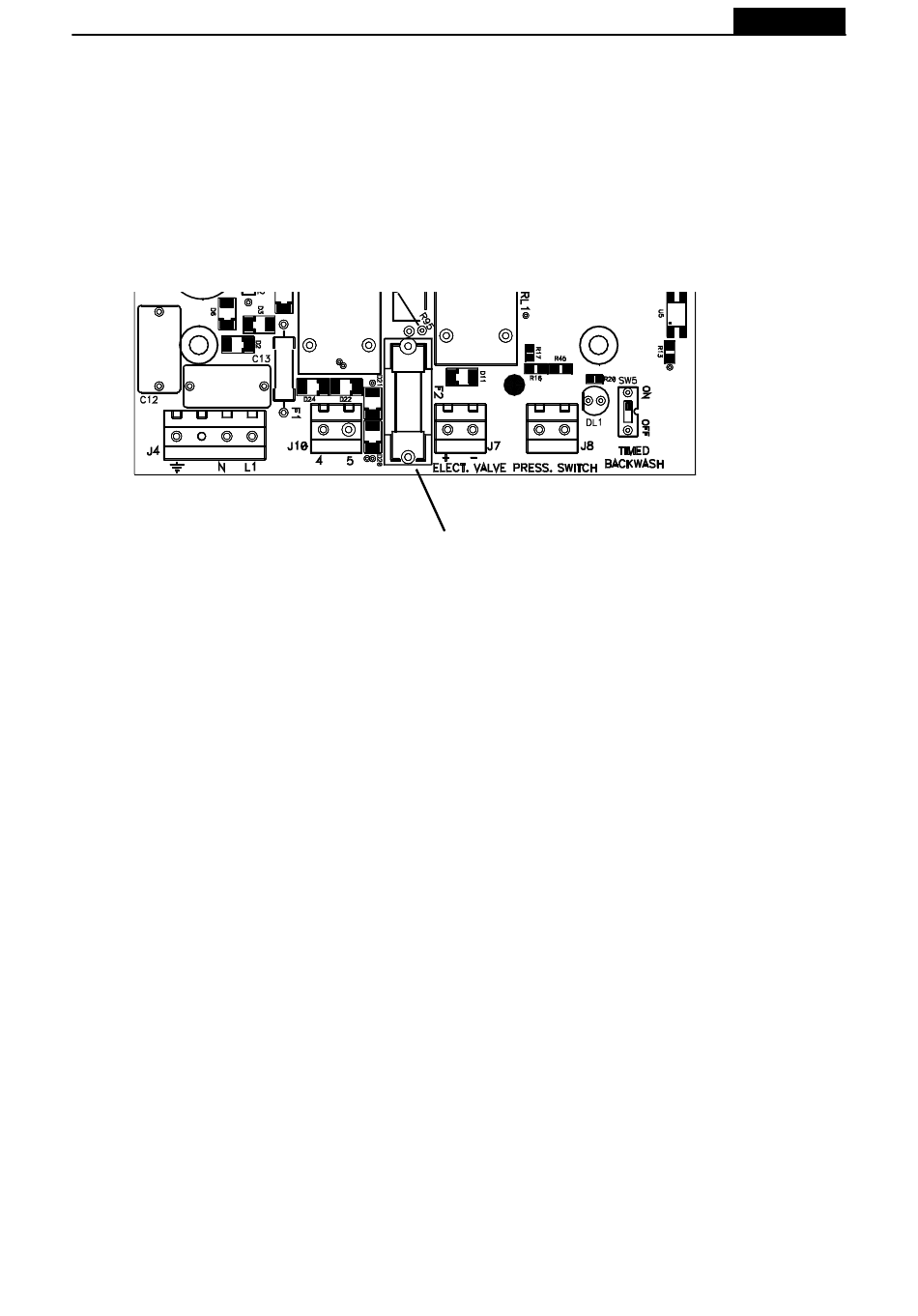

Fusible de respuesta rápida de 0,4 A
