FRANÇAIS

4. FONCTIONNEMENT ET PROGRAMMATION

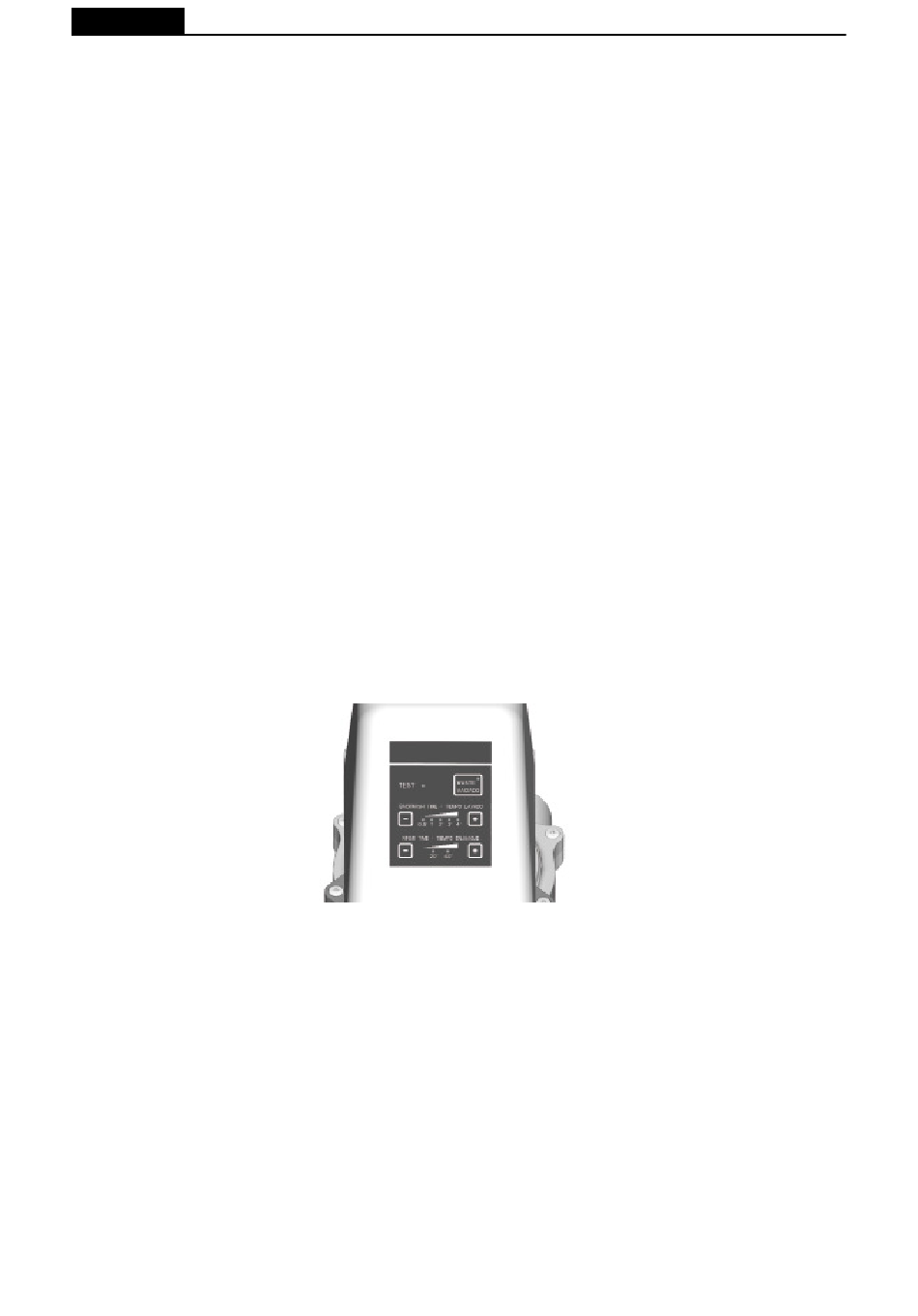

4.1 TABLEAU DE COMMANDE.

La valve est équipée, sous le couvercle du module électronique, d'un tableau avec des boutons
poussoirs et des voyants indiquant le fonctionnement en cours de la machine.
(TEST) – Indique les pannes éventuelles pouvant survenir au niveau de la vanne (voyants clignotants).
(WASTE-VIDANGE) – Indique la fonction de vidange.
(-) – Permet de diminuer le temps programmé.
(+) – Permet d'augmenter le temps programmé.
(0,5' 1' 2' 3' 4') – Indique le nombre de minutes de programmation (lavage).
(20'' 40'') – Indique le nombre de secondes de programmation (rinçage).
En cas d'interruption du courant électrique, le programme de temporisation de lavage et de rinçage
en cours de fonctionnement sera perdu, et sera rétabli par défaut à 0,5' et 20'' jusqu'à une nouvelle

programmation.

Pour la programmation de la fi ltration électrique, l'ensemble de la vanne automatique dépendra
toujours d'une armoire électrique conventionnelle (si possible, d'AstraPool).
Les composants minimums que doit incorporer l'armoire électrique sont les suivants: différentiel
(recommandé), magnétothermique, contacteur pompe, commutateur de position (marche « II »,
forcé « I ») et une horloge de programmation.

4.2 MICRORUPTEUR DE NETTOYAGE HEBDOMADAIRE

Le microrupteur de démarrage (position «ON») et d'arrêt (position «OFF») de nettoyage hebdomadaire
est situé sur la partie inférieure droite de la plaque électronique (2) (ANNEXE 2, vue détaillée 2).
Le compteur de nettoyage hebdomadaire se remet à zéro lorsque :
- Le nettoyage hebdomadaire est terminé.
- Un nettoyage sous pression est terminé.
- L'alimentation est connectée ou le courant revient après une chute de tension.
Lorsque le microrupteur hebdomadaire est sur «OFF», les nettoyages se font sous pression.
4.3 PROGRAMMATION
Filtrage:
1º Programmer le temps de fi ltration à l'aide de l'horloge de programmation installée dans l'armoire
électrique.
2º Programmer le temps de lavage : utiliser le bouton poussoir du tableau du module électronique
en appuyant sur (+) ou (-) afi n de pouvoir établir le temps souhaité, avec le voyant correspondant
allumé ; l'unité du temps programmé est exprimée en minutes (lorsque la vanne réalise cette
fonction, le voyant clignotera).
3º Programmer le temps de rinçage: utiliser le bouton poussoir du tableau du module électronique
en appuyant sur (+) ou (-) afi n de pouvoir établir le temps souhaité, avec le voyant correspondant
allumé; l'unité du temps programmé est exprimée en secondes (lorsque la vnne réalise cette
fonction, le voyant clignotera). Si, pendant la fonction de lavage ou de rinçage, l'opérateur
appuie sur un bouton pour modifi er le temps, ce temps restera programmé lorsque la machine
réalisera ultérieurement cette fonction.
