1.4 MODULO DI CONTROLLO

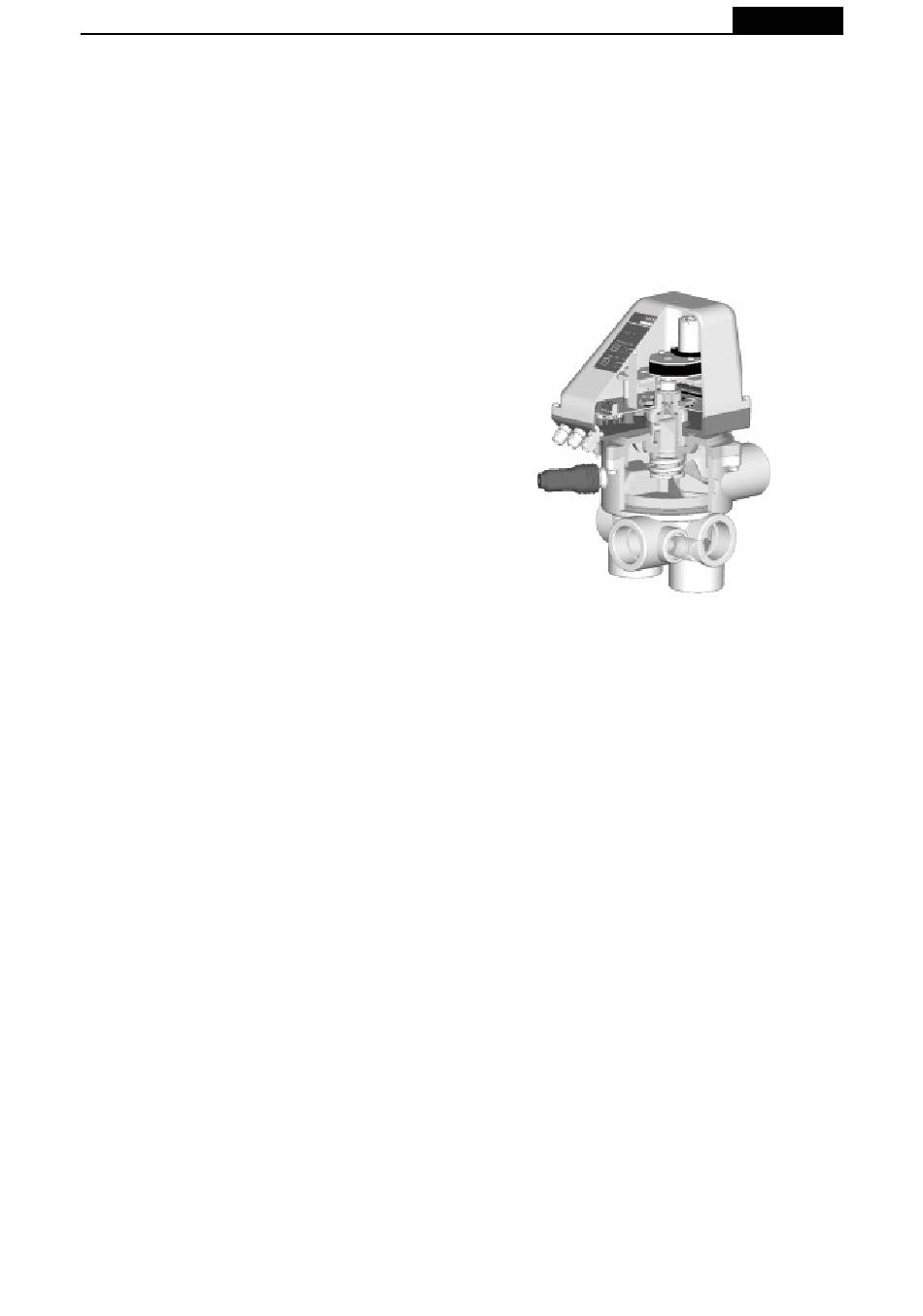

E' la parte della valvola che consiste in un motoriduttore e una scheda elettronica con fi ne corsa
per le differenti posizioni di lavoro della valvola. Un circuito elettronico da ordini per l'esecuzione
del programma predeterminato. Alcuni elementi meccanici sono quelli che eseguono il movimento
della valvola.
Tutto l'insieme è integrato in una cassa trasparente chiusa da quattro viti.
Al modulo è incorporata un maschera con pulsanti e leds indicatori delle diverse funzioni. Le
connessioni elettriche di entrata ed uscita sono protette per mezzo di premistoppa per il perfetto
isolamento da agenti esterni che potrebbero danneggiare il gruppo.
L'alimentazione è di 115-230 VAC 50 o 60 Hz.
2. INSTALLATIONE

2.1 COLLEGAMENTO ELETTRICO

Seguire le seguenti istruzioni per preparare il quadro elettrico e il collegamento con il modulo
elettronico:
QUADRO ELETTRICO – Prima di connettere il quadro elettrico alla rete effettuare le seguenti
operazioni:
1º per collegare all'alimentazione il modulo elettronico, si consiglia di prendere la corrente
dall'armadio di manovra, collegare all'uscita del differenziale (se presente) o del magnetotermico
i morsetti L N T e connetterli con i morsetti corrispondenti L N T del modulo elettronico.
2º Tagliare il cavo di collegamento all'entrata della bobina del contattore A
(J10) del modulo nel contatto "+".
3º Collegare nel contatto "-" il terminale (J10) del modulo alla bobina del contattore A
Vedere collegamento elettrico allegata per una maggiore comprensione dei collegamenti.
Tutti i cavi di collegamento tra il modulo ed il quadro elettrico, devono avere una sezione di 0.75
mm 2 , si consiglia di usare un cavo tre fi li per assicurare una perfetta tenuta con il premistoppa.
55
ITALIANO
e collegarlo al terminale
1
.
1
