5. INSTRUCCIONES PARA EL DESMONTAJE.
5.1 Procedimiento para el desmontaje de la válvula.
La válvula automática está compuesta de dos elementos: la parte hidráulica que consta de una
válvula convencional y el módulo electrónico. Para desmontar la válvula del fi ltro se procede como
en una válvula manual.
5.2 Como proceder para desmontar el módulo electrónico. (dibujos en ANEXO 1)
ANTES DE MANIPULAR LA VÁLVULA DESCONECTAR DE LA RED.
Proceder al desmontaje.- En primer lugar sacar los cuatro tornillos (13) que sujetan la tapa (1)
(ANEXO 1 - Fig. 2).
Desconectar todos los cables de entrada al módulo (ANEXO 1 - Fig. 8). ATENCIÓN, primero debe
desconectarse toda fuente de alimentación de la red.
Volver a colocar la tapa (1) (ANEXO 1 - Fig. 2).
Desmontar los tres tornillos (11) que sujetan el módulo a la válvula (ANEXO 1 - Fig. 3).
Extraer el módulo hacia arriba con cuidado.
Colocarlo en una caja con protecciones para evitar que se dañe y mandarlo al fabricante.
A partir de este punto se puede operar de dos formas:
1ª La substitución del módulo por otro igual.
2ª Convertir de forma temporal el sistema en válvula manual.
5.3 Instrucciones para el montaje del módulo a la válvula.
El fabricante entregará al servicio técnico o instalador el conjunto módulo automatismo para su
instalación. Proceder con el siguiente orden:
1º Montar el conjunto en la válvula. Para ello se deberá posicionar el módulo de forma que la marca
(2) (ANEXO 1 - Fig. 3) coincida con la marca de la tapa de la válvula. Bajar el módulo con el
máximo cuidado hasta que quede encajado con el tornillo (3) (ANEXO 1 - Fig. 4). En caso de
no encajar se puede girar el tornillo hasta que se acople con el pasador del motor (4) (ANEXO
1 - Fig. 4). Se requiere atención para no bajarlo bruscamente, pues podrían dañarse los micros
del módulo.
2º Montar los tres tornillos (11) (ANEXO 1 - Fig. 3).
3º Quitar la tapa (1) (ANEXO 1 - Fig. 2) desmontando los 4 tornillos (13) para poder acceder a la
regleta de conexiones.
4º Conexionado.- (ASEGÚRARSE DE QUE NO HAY TENSIÓN EN LA RED) Los cables deben
conexionarse de acuerdo con el esquema adjunto. IMPORTANTE utilizar los prensaestopas que
vienen montados en el módulo.
5º Montar la tapa (1) (ANEXO 1 - Fig. 2) y fi jar con los tornillos (13).
6º Conectar la entrada de tensión en el armario de maniobra. La válvula se posicionará en fi ltración,
quedando en disposición de funcionamiento cuando entre el tiempo programado.

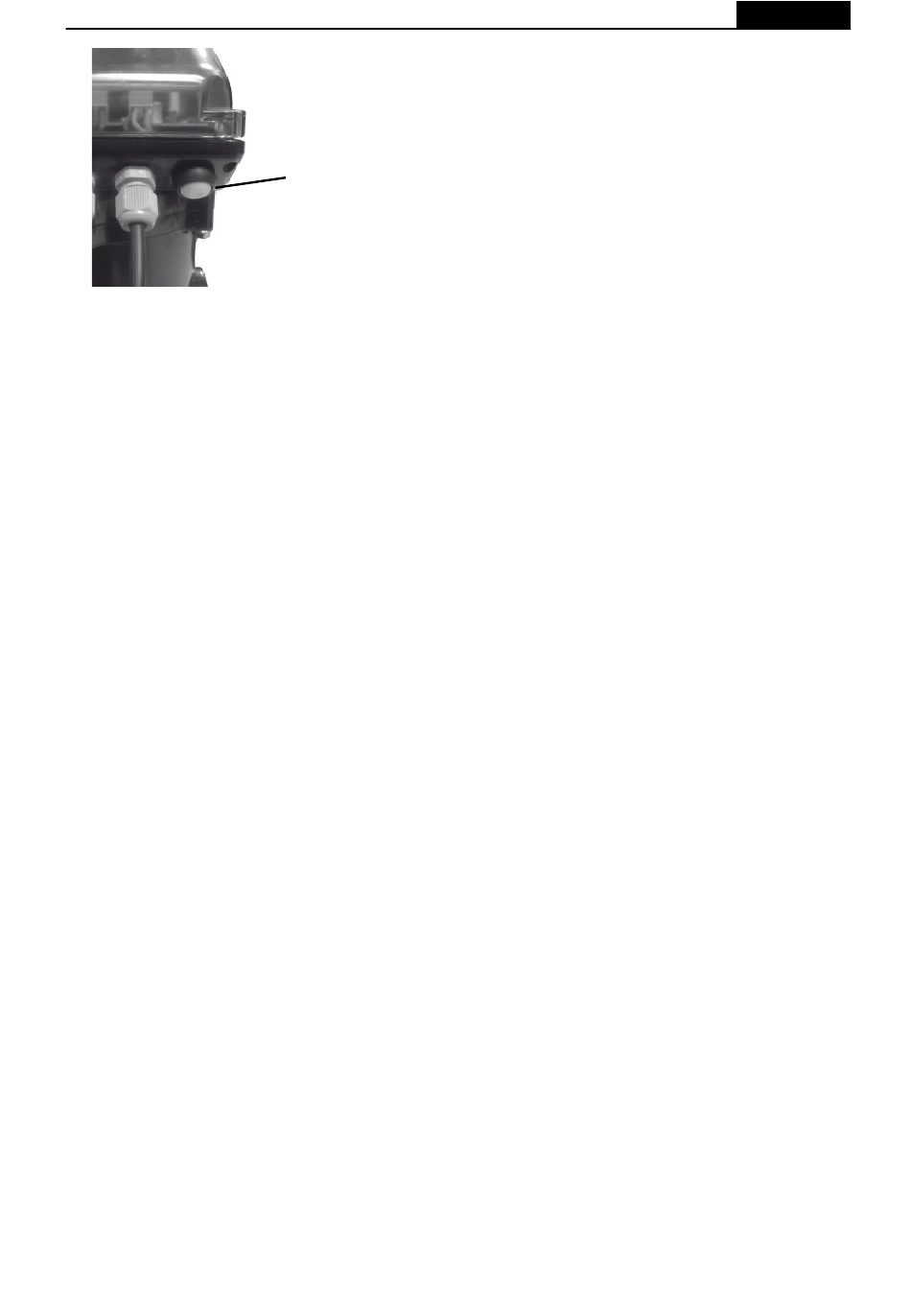

Pulsador de lavado
