ITALIANO

ISTRUZIONI PER LO SMONTAGGIO

5.

5.1 Procedimento per lo smontaggio della valvola

La valvola automatica è composta di due elementi, la parte idraulica che è formata da una valvola
convenzionale e il modulo elettronico.
Per smontare la valvola dal fi ltro si procede come in una valvola manuale.
5.2 Come procedere per smontare il modulo elettronico
(Disegno nell'ALLEGATO 1) PRIMA DI MANEGGIARE LA VALVOLA SCOLLEGARSI DALLA
ALIMENTAZIONE ELETTTRICA.
Procedere allo smontaggio – In primo luogo togliere le quattro viti (13) che fi ssano il coperchio (1)
(ALLEGATO 1 - fi g. 2) .
Scollegare tutti i cavi di entrata del modulo. (ALLEGATO 1 - fi g.8) Attenzione: in primo luogo
scollegare ogni fonte di alimentazione della rete.
Rimettere il coperchio (1) (ALLEGATO 1 - fi g.2)
Smontare le tre viti (11) che assicurano il modulo alla valvola (ALLEGATO 1 - fi g.3)
Sollevare il modulo verso l'alto con molta cura.
Collocare in un imballo con protezioni per evitare danneggiamenti e inviare al fabbricante.
A partire da questo momento si può procedere in due diversi modi:
1º Sostituire il modulo con uno uguale.
2º Convertire temporaneamente il sistema in valvola manuale.
5.3 Istruzioni per il montaggio del modulo alla valvola
Il fabbricante consegnerà al servizio tecnico o installatore il gruppo modulo automatismo per
l'installazione. Procedere nel seguente ordine:
1. Montare il gruppo nella valvola. Per fare questo si dovrà posizionare il modulo in modo tale che
l'indicatore di posizione (2) (ALLEGATO 1 - fi g. 3) coincida con quello del coperchio della valvola.
Far scendere il modulo con la massima attenzione fi no a quando non rimarrà incastrato con la
vite (3) (ALLEGATO 1 - fi g. 4). In caso non rimanga incastrato far girare la vite fi no a quando si
accoppia con il passante del motore (4) (ALLEGATO 1 - fi g. 4). Fare attenzione a non abbassarlo
bruscamente, poiché potrebbero danneggiarsi i micro del modulo.
2. Montare le tre viti (11) (ALLEGATO 1 - fi g. 3).
3. Togliere il coperchio (1) (ALLEGATO 1 - fi g. 2) svitando le quattro viti (13) per poter accedere
all'isolatore dei collegamenti.
4. Collegamento (ASSICURARSI CHE SIA TOLTA LA TENSIONE DALLA RETE) I cavi devono essere
collegati seguendo le istruzioni accluse (ALLEGATO 1). IMPORTANTE utilizzare i premistoppa
che vengono montati nel modulo.
5. Montare il coperchio (1) (ALLEGATO 1 - fi g. 2) e fi ssarlo con le viti (13).
6. Collegare l'entrata della tensione nell'armadio di manovra la valvola si posizionerà in modalità
fi ltrazione, rimanendo in funzionamento quando inizi il tempo programmato.

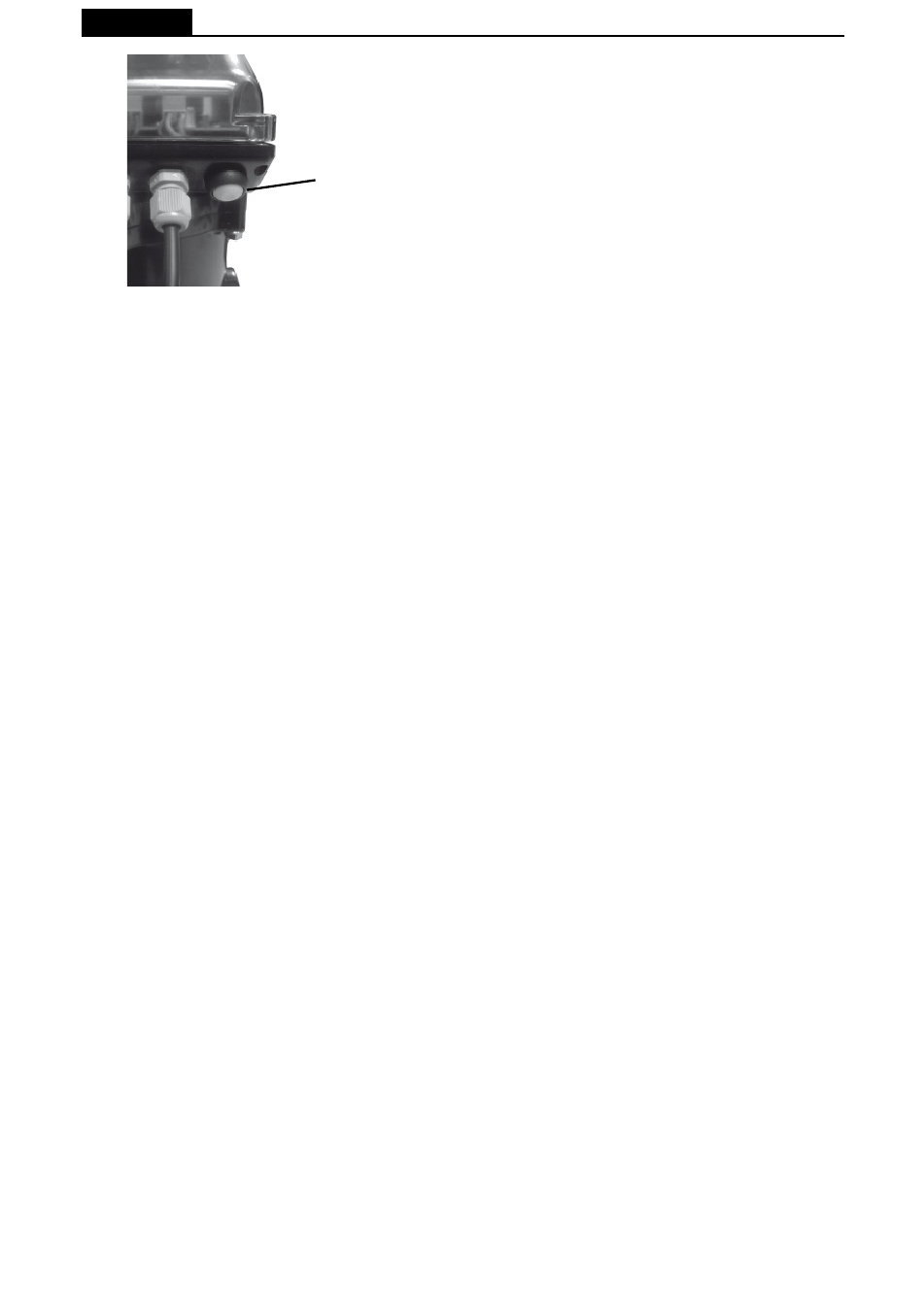

Pulsante di lavaggio
