FRANÇAIS
1. CARACTÉRISTIQUES DE LA VANNE
1.1 VÉRIFICATION DU TYPE DE VANNE.
Vanne sélectrice 1 1 / " Modèle BASIC 115-230 VAC (50-60Hz); Modèle 2" BASIC 115-230 VAC (50-60Hz)
2
Le modèle et le code de la vanne, ainsi que ses principales caractéristiques de service, fi gurent sur
une étiquette placée à l'intérieur du couvercle du boîtier électronique monté sur la vanne.
Le fonctionnement hydraulique et électrique de la vanne est vérifi é en usine.
Il est recommandé de procéder à une inspection visuelle avant le montage pour s'assurer que la
vanne ne présente aucun signe de détérioration.
En cas de réclamation justifi ée, la vanne sera remplacée.
1.2 DIAGRAMME DE FLUX DES DIFFÉRENTES POSITIONS DE SERVICE DE LA VANNE.
La vanne doit être montée sur le fi ltre conformément aux indications portées dans la notice ci-
jointe.
La vanne pourra être montée sur le côté du fi ltre ou sur la partie supérieure, toujours dans la position
la plus pratique pour son utilisation ultérieure.
Montage en charge : la colonne d'eau maximale supportée par la vanne est de 6 m. (19,68 ft.)
Le raccordement hydraulique de service devra être effectué conformément aux repères fi gurant
sur la vanne.
PUMP correspond au branchement en provenance de la pompe.
TOP correspond au branchement à la partie supérieure du fi ltre.
BOTTOM correspond au retour de la partie inférieure du fi ltre vers la vanne.
RETURN correspond au retour de la vanne vers la piscine.
WASTE correspond au branchement à la conduite de vidange.

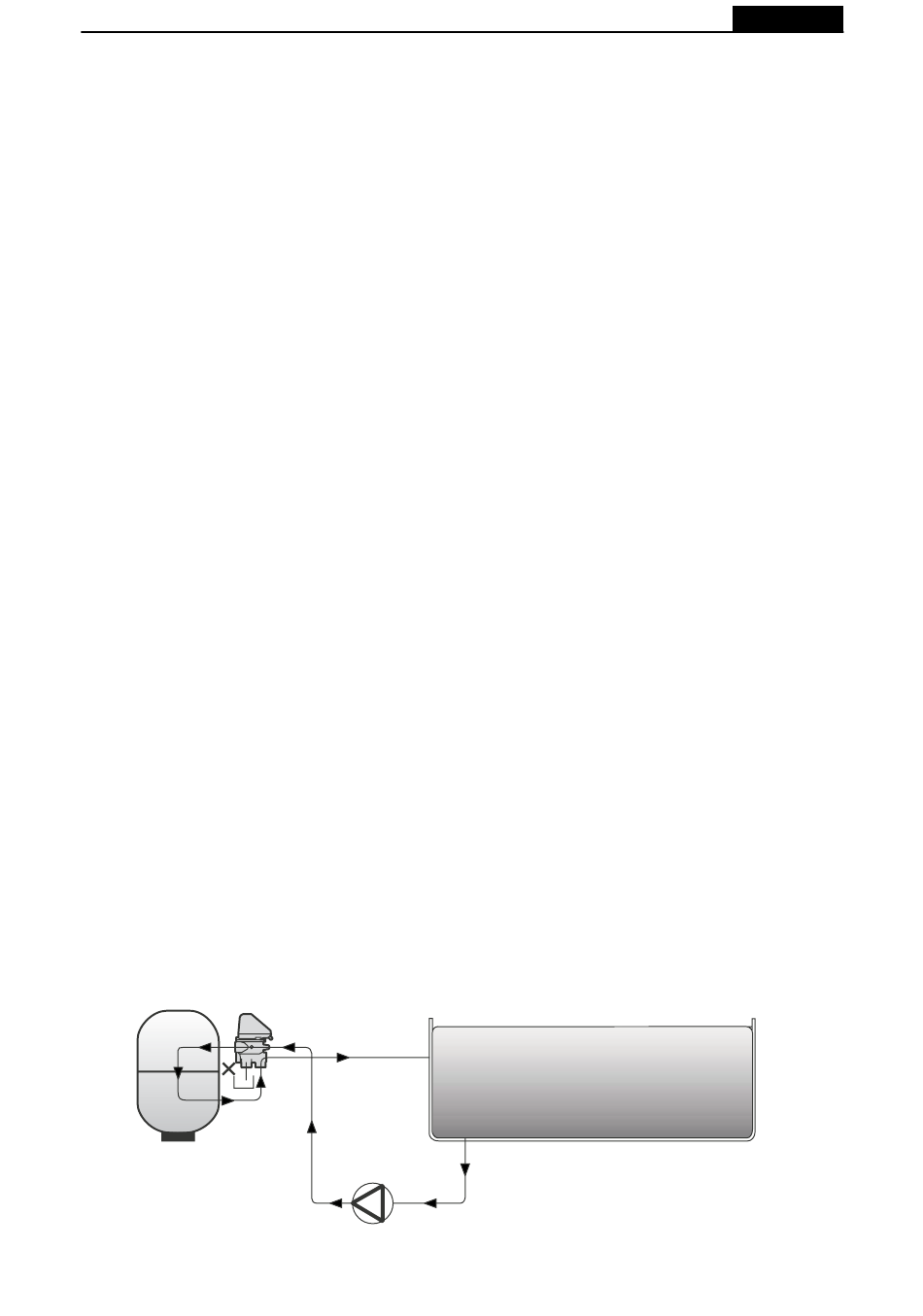

Introduction au fonctionnement d'un cycle de Filtration:
La pompe aspire l'eau de la piscine à travers le Skimmer, le balai ou la bonde de fond, et l'envoie
à la vanne sélectrice (bouche PUMP) laquelle la dirige vers le fi ltre (bouche TOP)- L'eau traverse
le lit fi ltrant, retourne vers la vanne à travers la bouche BOTTOM et repart vers la piscine à travers
la bouche RETURN.
La vanne intègre un Pressostat calibré en usine pour une pression de service de 1.5kg/cm 2 (21.3
psi). En cas de besoin, ce réglage peut être modifi é dans une plage de 0.3 à 2 kg/cm 2 (4.2-28.4
psi), en fonction de la pompe utilisée. Sur demande, la vanne peut être livrée avec un pressostat
permettant une plage de réglage de 1 à 6 kg/cm 2 (14.22-85.3 psi).
Lorsque la pression dépasse la limite établie, la vanne passe automatiquement en mode Lavage.
Le passage peut également être effectué de manière automatique par temporisation, au terme de
7 jours de 24 heures de fonctionnement de la valve branchée au réseau électrique.
23
