FRANÇAIS
5. INSTRUCTIONS DE DÉMONTAGE
5.1 Procédure de démontage de la vanne
La vanne automatique est composée de deux éléments: la partie hydraulique, qui consiste en une
vanne classique, et le boîtier d'automatisme. La vanne automatique se démonte du fi ltre comme
une vanne manuelle.
5.2 Procédure de démontage du boîtier module électronique
(Dessins fi gurant dans l'ANNEXE 1). DÉCONNECTER L'ALIMENTATION DE LA VANNE AVANT
TOUTE INTERVENTION.
Pour procéder au démontage, retirer tout d'abord les quatre vis de fi xation du couvercle (1).
(ANNEXE 1 - fi g. 2)
Débrancher tous les câbles d'entrée du boîtier (ANNEXE 1 - Fig. 8). ATTENTION! au préalable,
déconnecter du secteur toutes les alimentations.
Remettre en place le couvercle (1) (ANNEXE 1 - Fig. 2)
Démonter les trois vis (11) qui fi xent le boîtier à la vanne. (ANNEXE 1 - Fig. 3)
Extraire avec précaution le boîtier vers le haut.
Emballer le boîtier dans un carton dûment protégé en vue d'éviter toute détérioration et l'envoyer
au constructeur.
Deux possibilités s'ouvrent alors:
1. Le remplacement du boîtier par un boîtier neuf.
2. La transformation provisoire du système en vanne manuelle.
5.3 Instructions de montage du boîtier sur la vanne
Le boîtier d'automatisme sera directement livré par le constructeur au service technique ou à
l'installateur, en vue de son installation. On procédera comme suit:
1. Monter le boîtier sur la vanne en le présentant de façon à ce que le repère (2) (ANNEXE 1 -
Fig. 3) coïncide avec le repère situé sur le couvercle du boîtier. Faire descendre le boîtier avec
précaution jusqu'à ce qu'il s'emboîte dans la vis (3) (ANNEXE 1 - Fig. 4). Si l'emboîtement
ne s'effectue pas correctement, on peut faire tourner la vis jusqu'au contact avec le goujon du
moteur (4) (ANNEXE 1 - Fig. 4). Veiller à faire descendre doucement le boîtier de façon à ne
pas endommager les microrupteurs.
2. Mettre en place les trois vis (11) (ANNEXE 1 - Fig. 3).
3. Retirer le couvercle (1) (ANNEXE 1 - Fig. 2) et enlever les quatre vis (13) pour pouvoir accéder
au bornier.

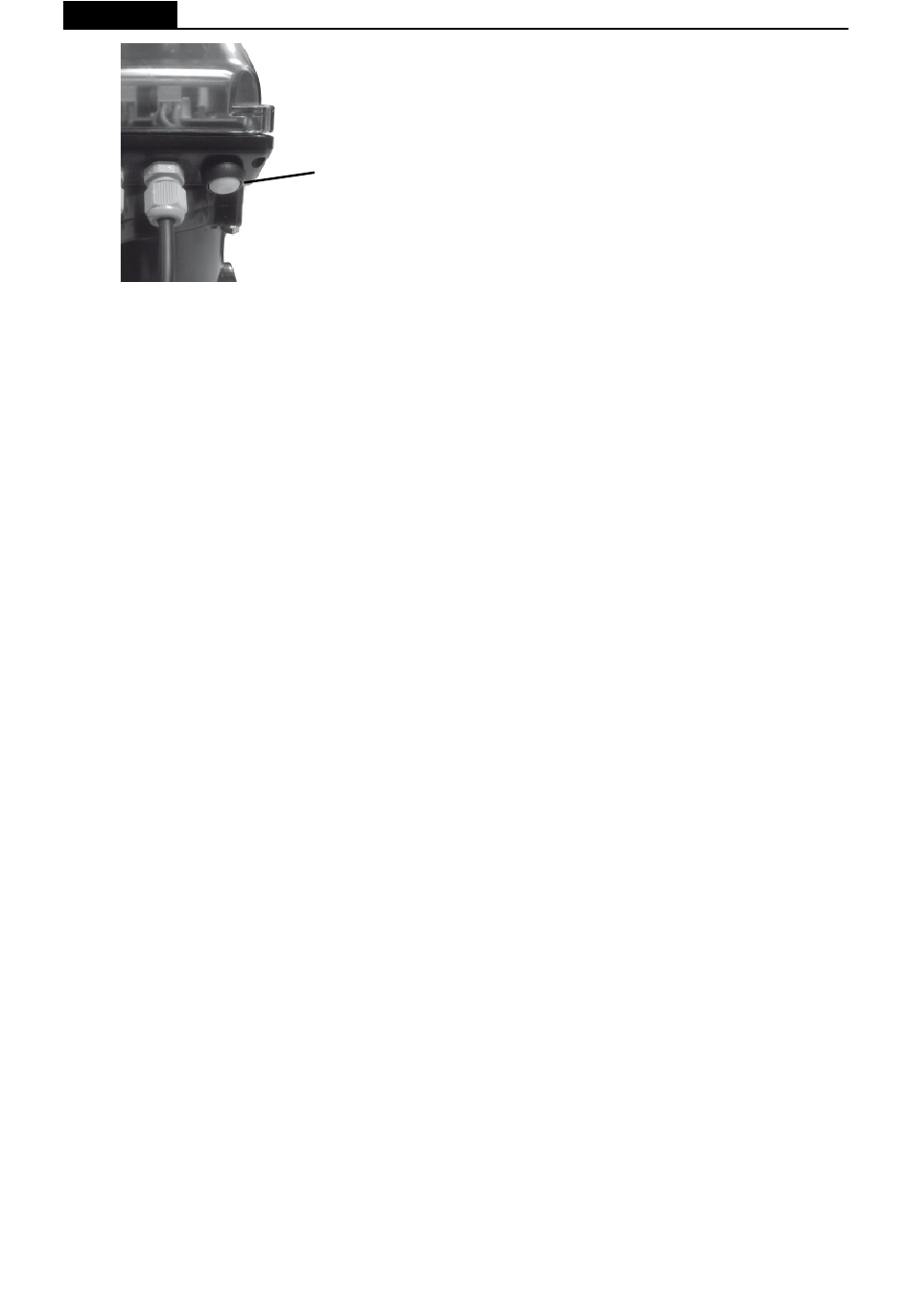

Bouton-poussoir de lavage
