E s p a ñ o l

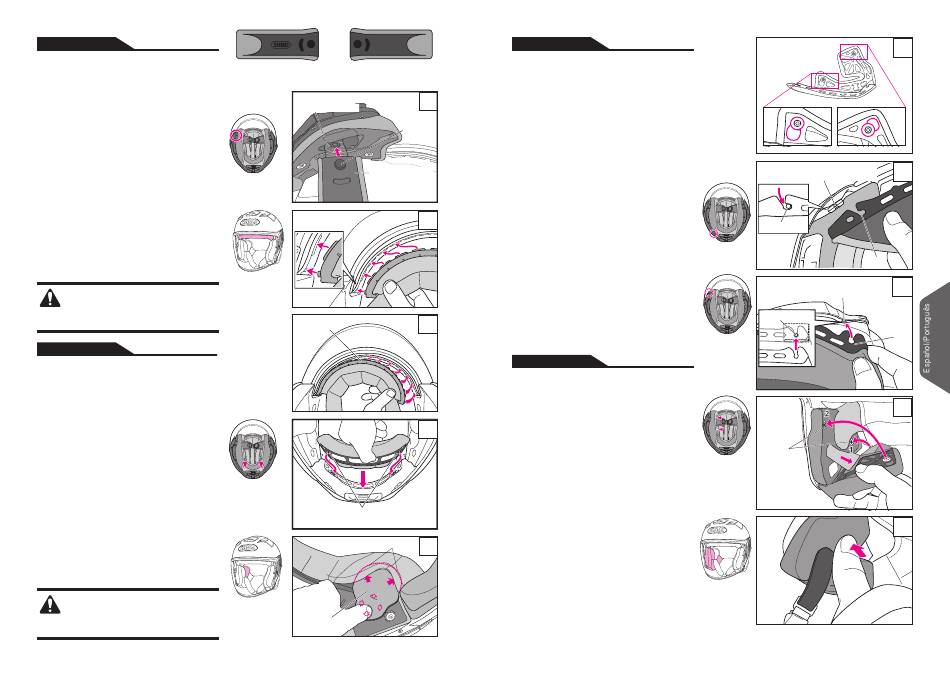

Cómo montar las piezas interiores
1. Montar las fundas de correa
Las fundas de la correa de sujeción se pueden
utilizar en ambos lados, izquierdo y derecho.
Mientras consulta el Dibujo 8, pase cada funda de la
correa de sujeción a través de la correa de sujeción
e inserte el corchete hasta que encaje en su lugar.
2. Montar la almohadilla craneal
Deslice e introduzca la placa frontal en los espacios
del soporte de un lado (Dibujo 9) a otro (Dibujo 10).
Cierre los dos corchetes en su lugar en la parte
trasera de la almohadilla craneal (Dibujo 11).
3. Montar las los acolchados de oreja
Los acolchados de oreja son intercambiables para
los lados derecho e izquierdo. Coloque el área
del acolchado de oreja (A) entre la almohadilla
craneal y el absorbedor de impacto tal como
indica el Dibujo 12. Introduzca los 4 corchetes de
la placa en las muescas de la base de la mejilla.
Ajuste el acolchado de oreja en su lugar. Monte el
otro acolchado de oreja del mismo modo.
Con los acolchados de oreja instalados,
el sonido de los vehículos cercanos se
verá reducido. Tenga en cuenta este
detalle durante la conducción.
P o r t u g u ê s
Instalação de componentes interiores
1. Instalação das proteções do fecho
A proteção da correia do queixo pode ser usada
tanto no lado esquerdo como no direito. Ao
consultar o desenho 8, passe cada proteção da
correia do queixo através da correia do queixo e
insira o fecho até que este se encaixe no lugar.
2. Instalação da almofada central
Deslize e insira a placa frontal nas lacunas do
suporte de um lado (desenho 9) para o outro
(desenho 10). Aperte os dois fechos no lugar na
área traseira da almofada central (desenho 11).
3. Instalação das almofadas para as orelhas
As almofadas para as orelhas são intercambiáveis
para os lados direito e esquerdo. Posicionar a
secção da almofada para as orelhas (A) entre a
almofada central e o revestimento de absorção de
impacto de acordo com o desenho 12. Inserir os
4 fechos da placa nos entalhes da base da face.
Colocar a almofada para as orelhas. Instalar a
outra almofada da mesma forma.
Deve ter-se em consideração que,
com as almofadas para as orelhas
instalados, o ruído provocado pelos
veículos circundantes será menor.
78
Funda de correa (D)
Funda de correa (I)
Proteção do fecho (D)
Proteção do fecho (E)
Delantero
Correa de sujeción
Frente
Correia do queixo
Corchete
Fecho
Funda de la correa
Trasero
de sujeción (I)
Trás
Proteção da correia
do queixo (E)
Placa
Placa
Corchete
Fecho
(A)
Acolchado
de oreja
Almofada
para orelhas
E s p a ñ o l
4.
Instalación de las almohadillas de mejilla
Antes de instalar las almohadillas de mejilla,
asegúrese de que los dos corchetes están
situados correctamente como se muestra en el
8
Dibujo 13. Podrían no estar fijados si no están
situados correctamente.
Identifique una almohadilla derecha e izquierda.
Introduzca la muesca (b) en un buje de un
soporte de almohadilla de mejilla (B) en la
parte trasera del casco (Dibujo 14) y deslícela
hacia la parte trasera del casco. A continuación,
desplace hacia delante e introduzca la muesca
(a) en un buje de un soporte de almohadilla de
mejilla (A) como indica el Dibujo 15. Asegúrese
de deslizar la placa hacia la parte trasera del
casco al insertar la parte trasera (Dibujo 14);
en caso contrario, puede que la muesca (a) no
9
encaje en el buje.
Una vez insertadas las placas, pase la correa
de sujeción a través de la sección hueca de la
almohadilla de mejilla (Dibujo 16). Abroche los
corchetes en el orden de 1 a 2 presionando la
cabeza de los corchetes firmemente por el lado
del acolchado hasta que hagan clic. Presione la
esquina de la almohadilla según se muestra en
el Dibujo 17 y encaje la placa de la almohadilla
de mejilla firmemente en el buje de la base de
almohadilla maxilar. Instale la otra almohadilla
10
de mejilla de la misma manera.
P o r t u g u ê s
4.
Instalar as almofadas laterais
Antes de instalar as almofadas laterais, verificar
se os dois fechos estão nas posições indicadas
no desenho 13. Podem não estar fixados se
não estiverem corretamente posicionados.
11
Identificar uma almofada direita e esquerda.
Inserir o entalhe (b) num ressalto de um suporte
da almofada do rosto (B) na parte traseira do
capacete (desenho 14) e fazer deslizar para a
parte de trás do capacete. Em seguida, deslizar
para a frente e inserir o entalhe (a) num
ressalto de um suporte da almofada do rosto (A)
de acordo com o desenho 15. Fazer deslizar a
placa na direção da parte traseira do capacete
quando se insere a secção posterior (figura
14), caso contrário, o entalhe (a) poderá não
encaixar na saliência.
12
Após a inserção das placas, passar a correia
do queixo pela secção côncava da almofada
lateral (desenho 16). Apertar os fechos na
ordem de 1 a 2 pressionando com firmeza a
cabeça dos fechos a partir da almofada até
ouvir o clique de engate. Pressionar o canto do
chumaço como mostrado no desenho 17 e fixar
a placa do chumaço lateral no ressalto da base
de almofada lateral. Instalar a outra almofada
lateral da mesma forma.
Delantero
Soporte de almohadilla de mejilla (B)
Frente
Suporte da almofada do rosto (B)
Buje/Ressalto
Trasero
Trás
b
Soporte de almohadilla de mejilla (A)
Suporte da almofada do rosto (A)
Buje/Ressalto
Corchete
Fecho
13
14
15
a
16
17
79
