E n g l i s h

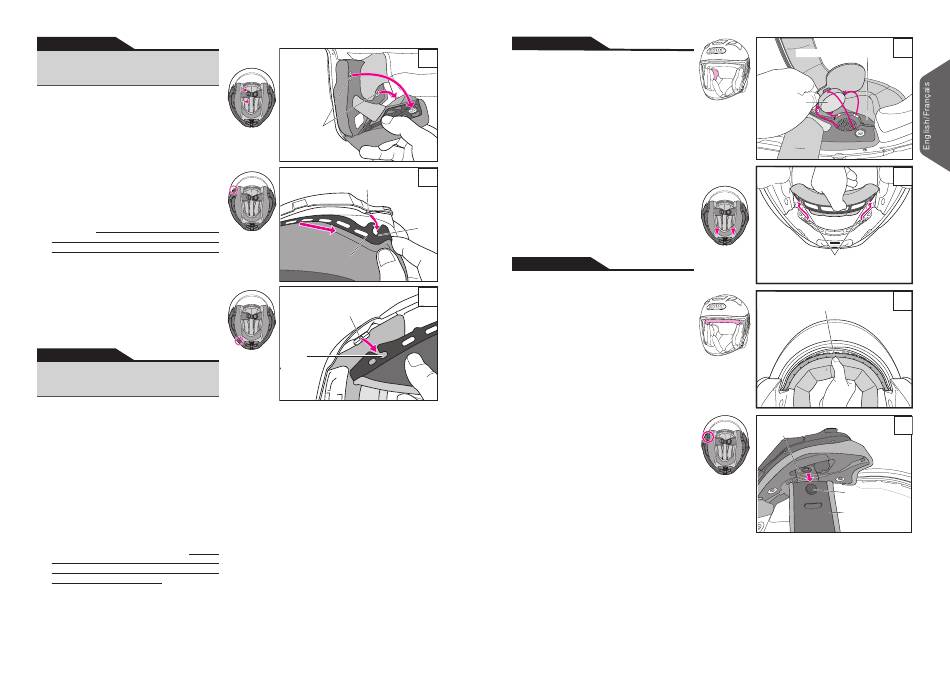

Removing and Installing
Interior Parts
Use the following procedures to remove or install the
interior parts.
Removing Interior Parts
1.
Removing the Cheek Pads
Unfasten the three snaps to remove the cheek
pad from the cheek pad base (Drawing 1). Pull
the plate notch (a) of the cheek pad out of the
cheek pad bracket (A). After this, remove the
plate from first the front and then the rear while
drawing the cheek pad to the front of the helmet
(Drawing 2). Finally, pull the plate notch (b) out
of the cheek pad bracket (B) (Drawing 3). Do not
pull it hard. Be sure to pull the front notch (a)
out first. If you pull out the rear notch (b) before
pulling out notch (a), the plate may be damaged.
F r a n ç a i s
Extraction et installation des
parties intérieures
Utilisez la procédure suivante pour retirer ou
remonter les parties intérieures.
Extraction des parties intérieures
1.
Extraction des joues
Desserrez les trois clics pour retirer le coussinet
maxillaire de la base de coussinets maxillaires
(Schéma 1). Tirez l'encoche de plaque (a)
du coussinet maxillaire hors de l'applique de
coussinet maxillaire (A). Puis, retirez la plaque
d'abord de l'avant puis de l'arrière tout en tirant
le coussinet maxillaire vers l'avant du casque
(Schéma 2). Enfin, tirez l'encoche de plaque
(b) hors de l'applique de coussinet maxillaire
(B) (Schéma 3). Ne tirez pas trop fort. Assurez-
vous de bien tirer d'abord sur l'encoche avant (a).
Si vous commencez par l'encoche arrière (b), cela
risque d'endommager la plaque.
20
Front
Avant
Snap
Rear
Clic
Arrière
Cheek Pad Bracket (A)
Applique de coussinet maxillaire (A)
Plate
Plate
Plaque
Plaque
Cheek Pad Bracket (B)
Applique de coussinet
maxillaire (B)
b
E n g l i s h
1
2.
Removing the Ear Pads
The ear pads are designed to reduce wind noise.
Unfasten the four clasps on the plate from the
cheek pad base, as shown in Drawing 4.
Remove the ear pad. Remove the other ear pad
in the same manner.
3.
Removing the Center Pad
After unfastening the two snaps of the rear
headpiece (Drawing 5), pull the plate of the front
headpiece away from the center (Drawing 6),
and then remove the center pad.
2
4.
Removing the Chinstrap Covers
Remove the cheek pad then unfasten the
chinstrap cover snap. Remove the cover from
the chinstrap (Drawing 7). Remove the other
chinstrap cover in the same manner.
a
F r a n ç a i s
2.
Retirer les coussinets d'oreille
Les coussinets d'oreille sont conçus pour réduire
3
le bruit du vent.
Détachez les 4 attaches sur la plaque de la base
des coussinets maxillaires, comme indiqué sur
le Schéma 4. Retirez complètement le coussinet
d'oreille. Déposez l'autre coussinet d'oreille de
la même manière.
3.
Extraction du bonnet
Après avoir détaché les deux clics de l'embout
arrière (Schéma 5), retirez la plaque de l'embout
avant du centre (Schéma 6), puis retirez le
coussinet central (bonnet).
4.
Extraction des couvre-jugulaires
Retirez au préalable le coussinet maxillaire, puis
détachez le clic du couvre jugulaire. Retirez le
cache du jugulaire (Schéma 7). Procédez de la
même manière pour le côté opposé.
Cheek Pad Base
Base de coussinet maxillaire
Ear Pad
Coussinet
d'oreille
Front
Avant
Rear
Snap
Arrière
Clic
Plate
Plaque
Chinstrap
Jugulaire
Snap
Clic
Chinstrap Cover
Couvre jugulaire
4
5
6
7
21
