D e u t s c h

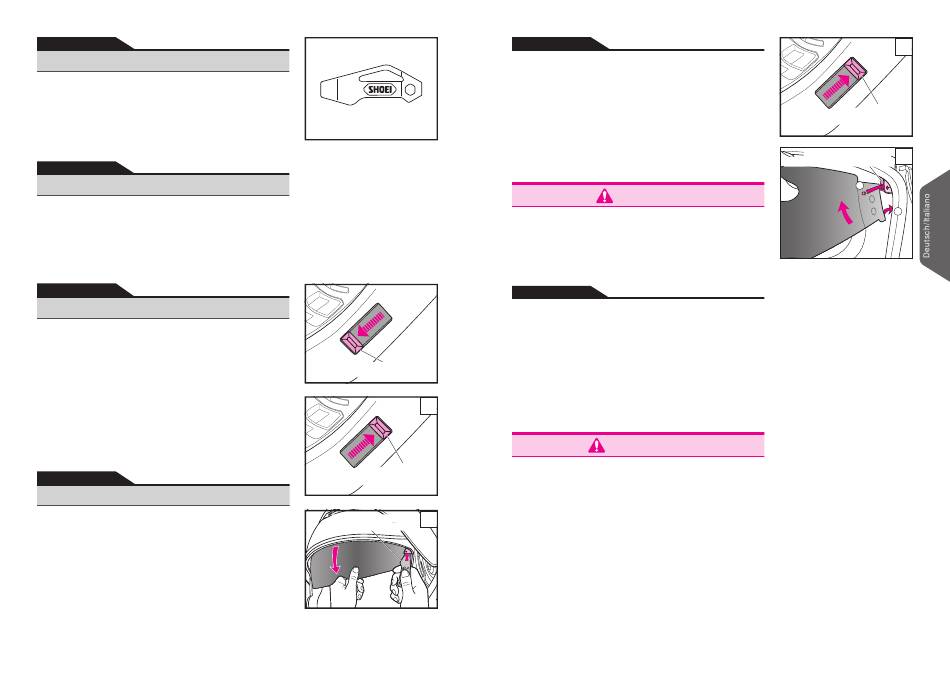

Wartungswerkzeug
Das Wartungswerkzeug wird in folgenden Fällen benötigt.
• Zum Abnehmen der Sonnenblende
(Siehe unter „Entfernen der QSV-2 Sonnenblende".)
• Entfernen der Grundplattenabdeckung der Freisprecheinrichtung
(Siehe „Beim Einbau der spezifischen Freisprecheinrichtung für den
J-Cruise3".)
• Einstellen der Antibeschlagsscheibe(Siehe die Zeichnung.)
Beziehen Sie sich für das Einstellungsverfahren der Antibeschlagscheibe
auf deren Bedienungsanleitung.
I t a l i a n o
Strumento di servizio
Service tool is the tool to be used in following cases.
• Rimozione della visiera parasole
(Fare riferimento a "Rimozione della visiera parasole QSV-2".)
• Rimozione del coperchio della base interfono
(Fare riferimento a "Quando si installa l'interfono specifico per
J-Cruise3".)
• Regolazione inserto anti-appannante(Fare riferimento al disegno.)
Per la procedura di regolazione dell'inserto anti-appannante, fare
riferimento al relativo manuale di istruzioni.
D e u t s c h
QSV-2 Sonnenblende
Das QSV-2-Sonnenvisier kann mit dem Sonnenvisier-Betätigungshebel
auf der linken Seite der Helmschale hoch- und runtergeklappt werden.
Um das Sonnenvisier hochzuklappen, schieben Sie den Betätigungshebel
in die unterste Position (siehe Zeichnung). Wenn das Sonnenvisier nicht
vollständig hochgeklappt ist, kann es während der Fahrt beispielsweise durch
Vibrationen unerwartet herunterrutschen und Ihnen die Sicht versperren.
Entfernen der QSV-2 Sonnenblende
1.
Schieben Sie den Betätigungshebel des Sonnenvisiers nach oben
und senken Sie das QSV-2-Sonnenvisier (Zeichnung 1) ab.
2.
Halten Sie das Sonnenvisier mit einer Hand und setzen Sie das
Wartungswerkzeug zwischen Sonnenvisier und Sonnenvisierhalter
ein. Nehmen Sie dann den abgerundeten Vorsprung ab und drehen
Sie das Sonnenvisier, um es zu entfernen (Zeichnung 2).
3.
Wenden Sie dasselbe Verfahren auf der anderen Seite an.
I t a l i a n o
Visiera parasole QSV-2
La visiera parasole QSV-2 può essere sollevata e abbassata facendo
scorrere la relativa leva sul lato sinistro della calotta. Per sollevare la visiera
parasole, tirare la leva verso il basso finché non si arresta nella posizione
mostrata nel disegno. Se la visiera parasole non è completamente
sollevata, potrebbe scivolare in basso inaspettatamente durante la guida
a causa delle vibrazioni, per esempio, e la visuale potrebbe essere ostruita.
Rimozione della visiera parasole QSV-2
1.
Far scorrere verso l'alto la leva della visiera parasole e abbassare la
visiera parasole QSV-2 (Disegno 1).
2.
Tenere le visiera parasole con una mano e inserire lo strumento di
servizio tra la visiera parasole e il supporto visiera parasole. Quindi,
staccare la sporgenza arrotondata e ruotare la visiera parasole per
rimuoverla (Disegno 2).
3.
Seguire la stessa procedura per l'altro lato.
42
Wartungswerkzeug
Strumento di servizio
Sonnenvisier-Hebel
Sonnenvisier-Hebel
Leva visiera parasole
1
Sonnenvisier-Hebel
Sonnenvisier-Hebel
Leva visiera parasole
Wartungswerkzeug
2
Strumento di servizio
D e u t s c h
Einsetzen der QSV-2 Sonnenblende
1.
Schieben Sie den Betätigungshebel des Sonnenvisiers nach oben und
senken Sie den Sonnenvisier-Halter ab (Zeichnung 3).
2.
Schieben Sie den konvexen Teil 1 wie in Zeichnung 4 gezeigt an der
Unterseite der Sonnenblende QSV-2 in die Halterung. Drehen Sie die
Sonnenblende nach oben und drücken Sie dabei den abgerundeten
Teil 2 der Sonnenblende in die Halterung, bis Sie ein Klicken hören.
3.
Wenden Sie dasselbe Verfahren auf der anderen Seite an.
4.
Entfernen Sie Fingerabdrücke mit einem weichen, trockenen Tuch
von der Sonnenblende.
WARNUNG
Falls die Sonnenblende nicht ganz eingefahren ist, kann sie unerwartet
durch die Vibrationen während der Fahrt herunter rutschen und so Ihre
Sicht beeinträchtigen. Nach dem Einsetzen der Sonnenblende bewegen
Sie die Sonnenblende einige Male auf und ab, um zu überprüfen, das die
Sonnenblende sicher in der Aufnahme sitzt.
I t a l i a n o
Montaggio della visiera parasole QSV-2
1.
Far scorrere verso l'alto la leva della visiera parasole e abbassare il
supporto della visiera parasole (Disegno 3).
2.
Come indicato nel disegno 4, inserire la parte convessa 1 al bordo
inferiore della visiera parasole QSV-2 nel supporto. Mentre si ruota
la visiera parasole verso l'alto, premere la parte arrotondata 2 della
visiera parasole nel supporto finché non si sente un clic.
3.
Seguire la stessa procedura per l'altro lato.
4.
Rimuovere ogni impronta rimasta sulla visiera parasole pulendola
con un panno asciutto e morbido.
AVVERTENZA
Se la visiera parasole non è propriamente montata può accidentalmente
cadere durante la corsa ed ostruire la visuale del guidatore. Dopo aver
montato la visiera parasole QSV-2, alzarla e abbassarla più volte per
verificare che sia correttamente assicurata alla sua sede. Controllare che
non ci sia spazio tra la visiera e il suo supporto.
3
Sonnenvisier-Hebel
Sonnenvisier-Hebel
Leva visiera parasole
Halter des Sonnenvisiers
4
Supporto della visiera parasole
Supporto della visiera parasole
2
1
43
