E s p a ñ o l

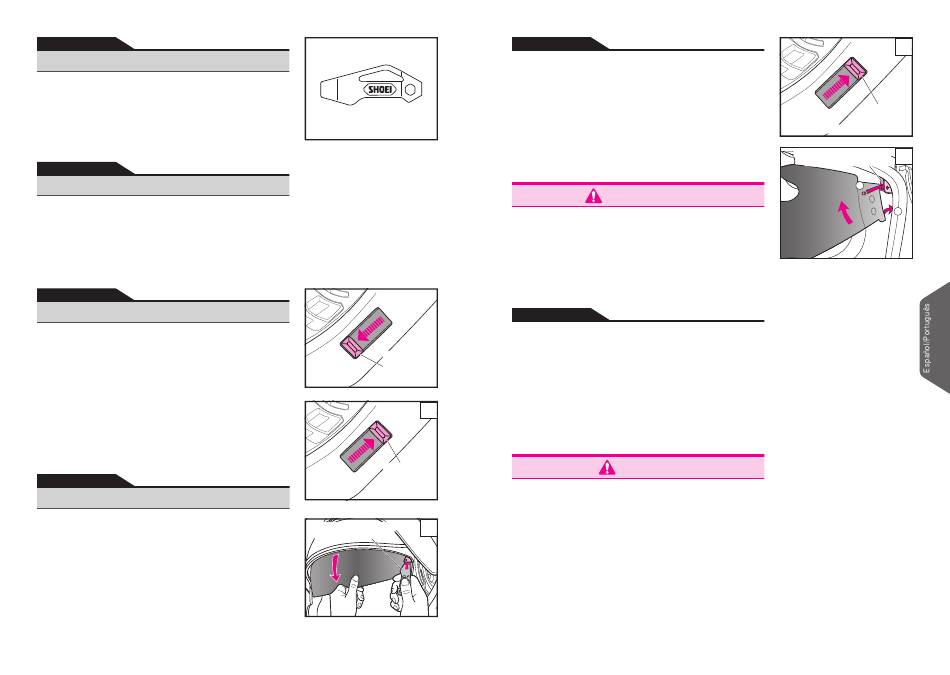

Herramienta de servicio
La herramienta de servicio es la herramienta a usar en los siguientes
casos.
• Extracción de la pantalla parasol
(Consulte la sección "Extracción de la pantalla parasol QSV-2").
• Extracción de la cubierta de la base del intercomunicador
(Consulte "Al instalar el intercomunicador específico para J-Cruise3").
• Ajuste de la lámina antivaho.
Para obtener información sobre el procedimiento de ajuste de la lámina
antivaho, consulte el manual de instrucciones correspondiente.
P o r t u g u ê s
Ferramenta de serviço
Deve ser utilizada a ferramenta de serviço nos seguintes casos.
• Remoção do para-sol
(Consultar "Remoção do para-sol QSV-2".)
• Remoção da tampa da base do intercomunicador
(Consultar a secção "Ao instalar o intercomunicador específico para o
J-Cruise3".)
• Ajuste da película anti-embaciante(Consultar o desenho.)
Para o procedimento de ajuste da película anti-embaciante, consulte o
respetivo manual de instruções.
E s p a ñ o l
Pantalla parasol QSV-2
La visera parasol QSV-2 puede subirse y bajarse deslizando la palanca
de la visera parasol situada en la parte izquierda de la calota. Para subir la
visera parasol, deslice la palanca hacia abajo hasta la posición mostrada
en el dibujo. Si la visera parasol no está totalmente subida, podría
deslizarse hacia abajo inesperadamente durante la conducción debido
a las vibraciones, por ejemplo, y su visión podría verse obstaculizada.
Extracción de la pantalla parasol QSV-2
1.
Deslice hacia arriba la palanca de la visera parasol y baje la visera
parasol QSV-2 (Dibujo 1).
2.
Sujete la visera parasol con una mano e introduzca la herramienta
de servicio entre la visera parasol y el soporte de la visera parasol.
A continuación, desprenda el saliente redondeado y gire la visera
parasol para extraerla (Dibujo 2).
3.
Proceda del mismo modo para el otro lado.
P o r t u g u ê s
Para-sol QSV-2
A viseira de sol QSV-2 pode ser elevada e baixada fazendo deslizar a
alavanca da viseira de sol situada no lado esquerdo do casco. Para levantar
a viseira de sol, puxe a alavanca para baixo até parar na posição mostrada
no desenho. Se a viseira de sol não estiver completamente levantada,
poderá escorregar inesperadamente durante a condução devido a vibrações,
por exemplo, e reduzir a visibilidade.
Remoção do para-sol QSV-2
1.
Deslize a alavanca da viseira de sol para cima e baixe a viseira de sol
QSV-2 (Desenho 1).
2.
Segure a viseira de sol com uma mão e insira a ferramenta de serviço
entre a viseira de sol e o suporte da viseira de sol. Depois, retire a
saliência arredondada e rode a viseira de sol para a remover (desenho 2).
3.
Proceder da mesma forma para o outro lado.
70
Herramienta de servicio
Ferramenta de serviço
Palanca de la
Palanca de la
visera parasol
visera parasol
Alavanca da
Viseira de Sol
1
Palanca de la
Palanca de la
visera parasol
visera parasol
Alavanca da
Viseira de Sol
Herramienta de servicio
2
Ferramenta de Serviço
E s p a ñ o l
Cómo montar la pantalla parasol QSV-2
1.
Deslice hacia arriba la palanca de la visera parasol y baje el soporte
de la visera parasol (Dibujo 3).
2.
Tal como se muestra en el Dibujo 4, introduzca la parte convexa 1 del
extremo inferior de la pantalla parasol QSV-2 en el soporte. Mientras
gira la pantalla parasol hacia arriba, presione la parte redondeada 2
de la pantalla parasol en el soporte hasta que oiga un "clic".
3.
Proceda del mismo modo para el otro lado.
4.
Elimine las posibles huellas digitales de la pantalla parasol con un
paño suave y seco.
ADVERTENCIA
Si la pantalla parasol no está montada correctamente, existe la posibilidad
de que se caiga durante la conducción y obstruya la visión del conductor.
Tras montar la pantalla parasol QSV-2, suba y baje la pantalla varias
veces para comprobar que la lengüeta de la pantalla encaja firmemente
en la abertura del soporte. Compruebe que no hay espacio libre entre la
pantalla parasol y el soporte.
P o r t u g u ê s
Instalação do para-sol QSV-2
1.
Deslize a alavanca da viseira de sol para cima e baixe o suporte da
viseira de sol (desenho 3).
2.
Como mostrado no desenho 4, inserir o componente convexo 1
situado no bordo inferior do para-sol QSV-2 no suporte. Rodando o
para-sol para cima, pressionar a parte arredondada 2 do para-sol no
suporte até ouvir um clique.
3.
Proceder da mesma forma para o outro lado.
4.
Remover as impressões digitais do para-sol com um pano suave e
seco.
ATENÇÃO
Em caso de instalação incorreta, o para-sol poderá cair inesperadamente
durante a condução e reduzir a visibilidade. Depois de instalar o para-sol
QSV-2, levantar e baixar o para-sol várias vezes para confirmar que a
secção saliente do para-sol está bem segura na abertura do suporte.
Certificar-se de que não há folga entre o para-sol e o suporte.
3
Palanca de la
Palanca de la
visera parasol
visera parasol
Alavanca da Viseira de Sol
Soporte de la visera parasol
4
Suporte da viseira de sol
Suporte da viseira de sol
2
1
71
