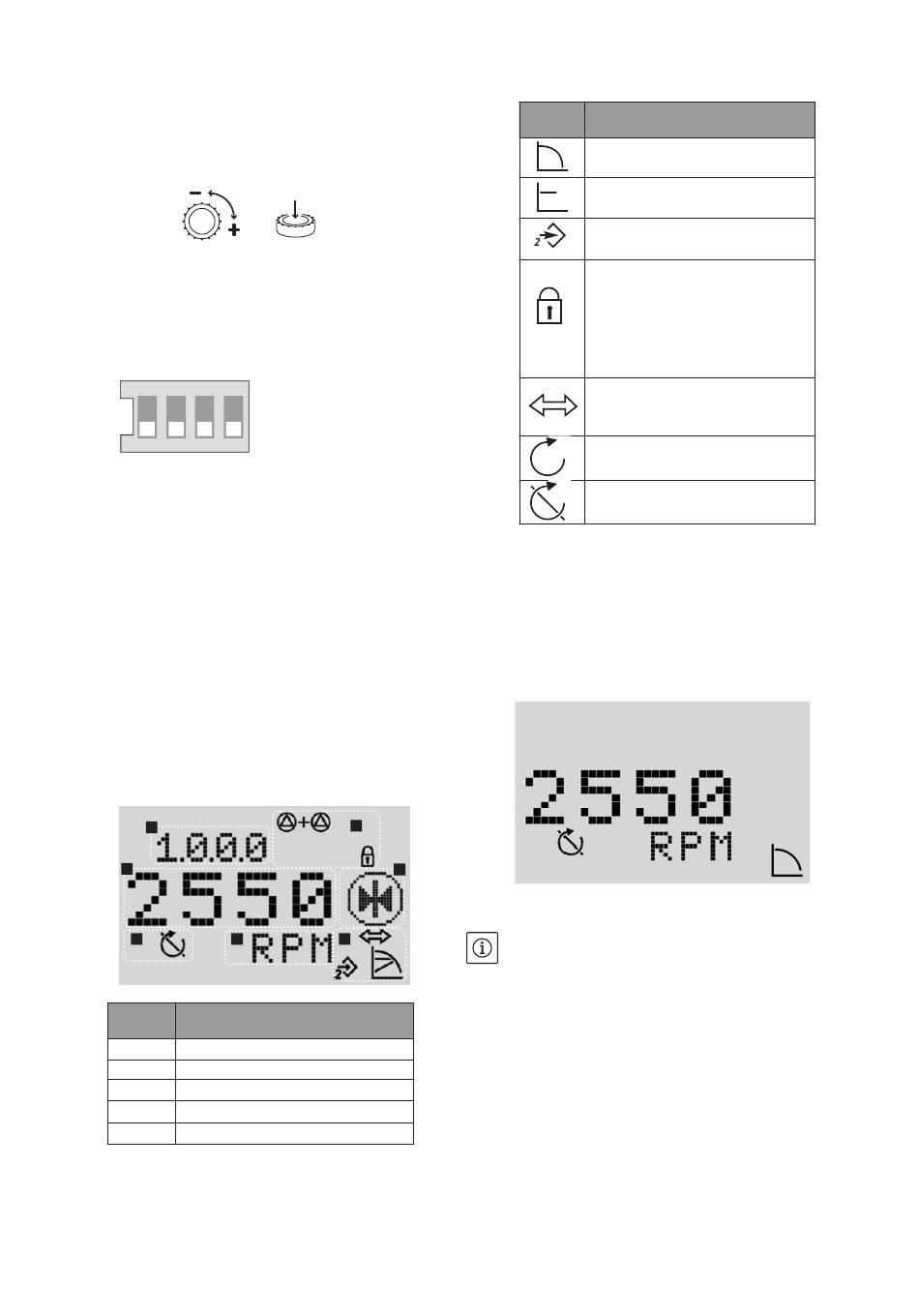

8.3 Betrieb mit Frequenzumrichter

8.3.1 Steuerungselemente
Der Wandler arbeitet mit den folgenden
Steuerelementen:
Drehimpulsgeber (Abb. A5, Position 5)
• Die Auswahl eines neuen Parameters erfolgt über
eine einfache Drehung - "+" nach rechts und "-"
nach links.
• Ein kurzer Impuls am Drehimpulsgeber bestätigt
diese neue Einstellung.
Schalter
ON
1 2 3 4
• Dieser Wandler verfügt über einen Block mit zwei
Schaltern, die jeweils zwei Positionen bieten
(Abb. A1, Position 1):
• Schalter 1 ermöglicht den Wechsel vom Modus
„BETRIEB" [Schalter 1->OFF] in den Modus
"SERVICE" [Schalter 1->ON] und umgekehrt. In
der Position "BETRIEB" kann der gewählte Modus
ablaufen und der Zugang zur Parametereingabe
wird verhindert (normaler Betrieb). Die Position
"SERVICE" wird für die Eingabe von Parametern
der verschiedenen Betriebsschritte verwendet.
• Schalter 2 wird für die De-/Aktivierung der
"Zugangsverriegelung" verwendet, siehe
Kapitel 8.5.3.
• Schalter 3 wird nicht verwendet.
• Schalter 4 wird nicht verwendet.
8.3.2 Aufbau des Displays (Abb. A5, Position 6)
1
2
4 3
Pos.

Beschreibung

1 Menünummer
2
3
4 Standardsymbole
5 angezeigtes Piktogramm
WILO SE 03/2013
4
5
4
Wert
Einheit
8.3.3 Beschreibung der Standardsymbole
Symbol
Betrieb im Modus
„Drehzahlregelung"
Betrieb im Modus "Konstanter
Druck" oder "P.I.D.-Steuerung"
Eingang IN2 aktiviert
(externer Sollwert)
Zugangsverriegelung
Wenn dieses Symbol erscheint,
können aktuelle Einstellungen oder
Messungen nicht verändert werden.
Informationen werden im
Lesemodus angezeigt.
BMS (building management system)
PLR oder LON ist aktiv.
Pumpe in Betrieb
Pumpe stoppt
8.3.4 Display
Statusanzeige auf dem Display
• Die Statusanzeige ist die Standardanzeige im
Display.
Der aktuell eingestellte Sollwert wird angezeigt.
Die Grundeinstellungen werden mithilfe von
Symbolen angezeigt.
Beispiel für die Statusanzeige auf dem Display
HINWEIS: Wenn der Drehimpulsgeber nicht inner-
halb von 30 Sekunden in allen Menüs aktiviert
wurde, wechselt das Display zur Statusanzeige
zurück und die Änderung wird nicht übernommen.
Navigationselement
• Die Menüstruktur ermöglicht den Aufruf der
Wandlerfunktionen. Jedem Menü und
Untermenü wird eine Nummer zugewiesen.
• Durch Drehung des Drehimpulsgebers kann
auf einer Menüebene gescrollt werden
(z. B. 4000->5000).
• Die blinkenden Elemente (Wert, Menünummer,
Symbol oder Piktogramm) lassen die Einstellung
eines neuen Wertes, einer neuen Menünummer
oder einer neuen Funktion zu.
Beschreibung
